一、4G64 （2.4 L）型发动机正时系统的结构
    4G64 （2.4 L）型发动机正时系统部件如图14-1所示。

    二、4G64 （2.4 L）型发动机的正时调整
    （一）发动机正时部件的拆卸
    发动机正时齿带的拆卸应按图14-1注释的顺序进行。
    1．正时齿带的拆卸
    记下齿带旋转方向以期复装时无误，如图14-2所示。

    注意：
    ①齿带上粘附水或油脂会急剧减低齿带使用寿命。所以拆卸后，应十分注意不要让水或油脂附着和污染齿带、齿带轮、张紧器等。不要清洗这些零件。若污染严重，须换新件。
    ②若这些零件上发现水或油脂，应检查前盖油封件、凸轮轴油封件以及水泵有无泄漏。

    2．油泵齿带轮的拆卸
    （1）拆卸汽缸体侧的旋塞。
    （2）插入直径8 mm的十字螺丝刀，用以固定左侧平衡轴。

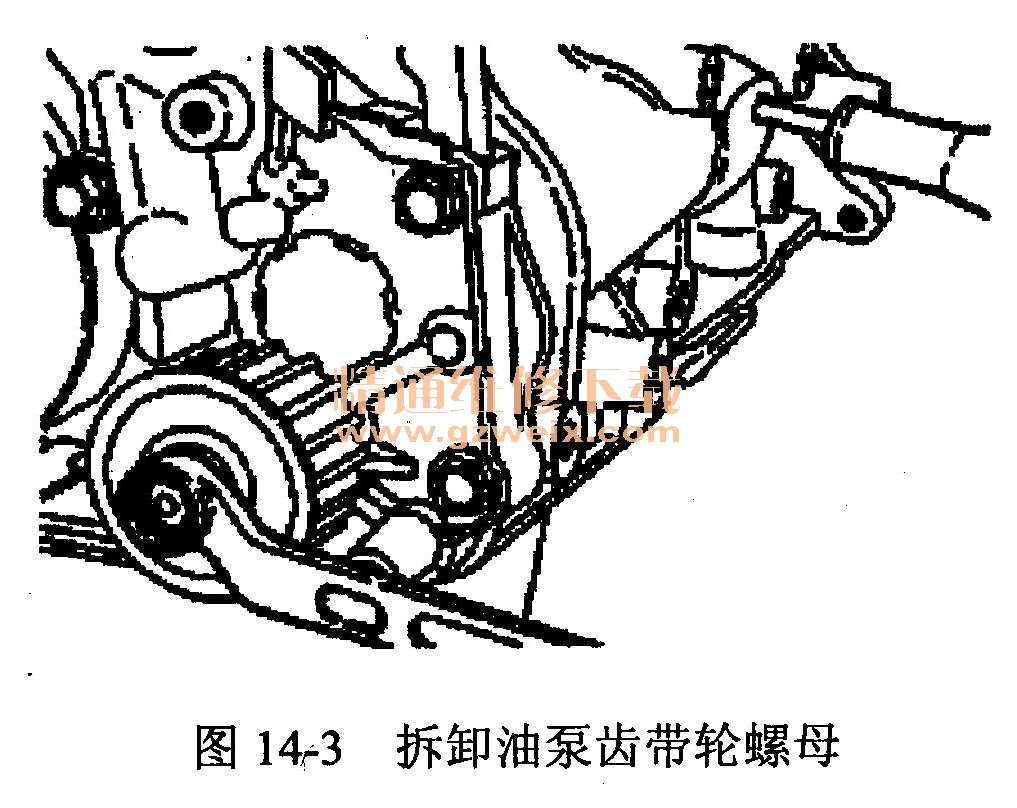

    （3）拆卸油泵齿带轮螺母，如图14-3所示。

    （4）拆卸油泵齿带轮。
    3．曲轴螺栓的拆卸

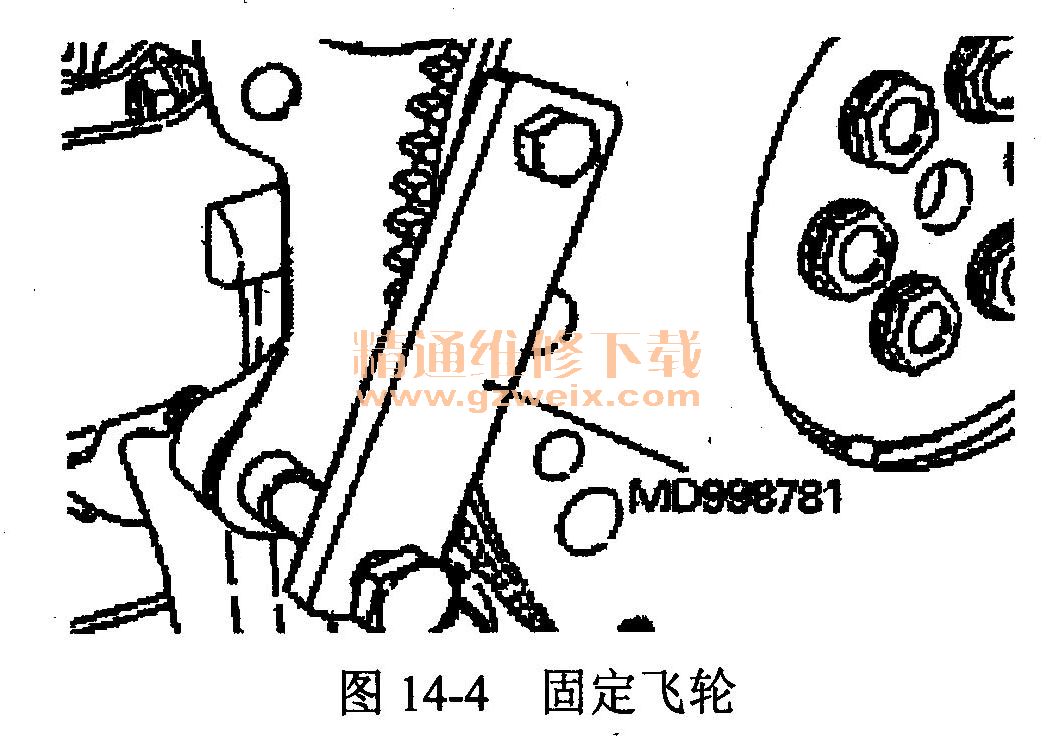

    （1）使用专用工具，固定飞轮，如图14-4所示。

    （2）拆卸曲轴螺栓。使用专用工具支撑飞轮。
    4．曲轴齿带轮的拆卸，如图14-5所示。若因黏着不易拆卸，请使用专用工具。

    5．正时齿带B的拆卸
    记下齿带旋转方向以期复装时无误，如图14-6所示。

    注意：①齿带上粘附水或油脂会急剧减低齿带使用寿命。所以拆卸后，应十分注意不要让水或油脂附着和污染齿带、齿带轮、张紧器等。不要清洗这些零件。若污染严重，须换新件。
    ②若这些零件上发现水或油脂，应检查前盖油封件、凸轮轴油封件以及水泵有无泄漏。
    6．平衡轴齿带轮拆卸
    （1）使用如图14-7所示工具，固定平衡轴齿带轮。

    （2）拆卸平衡轴齿带轮。

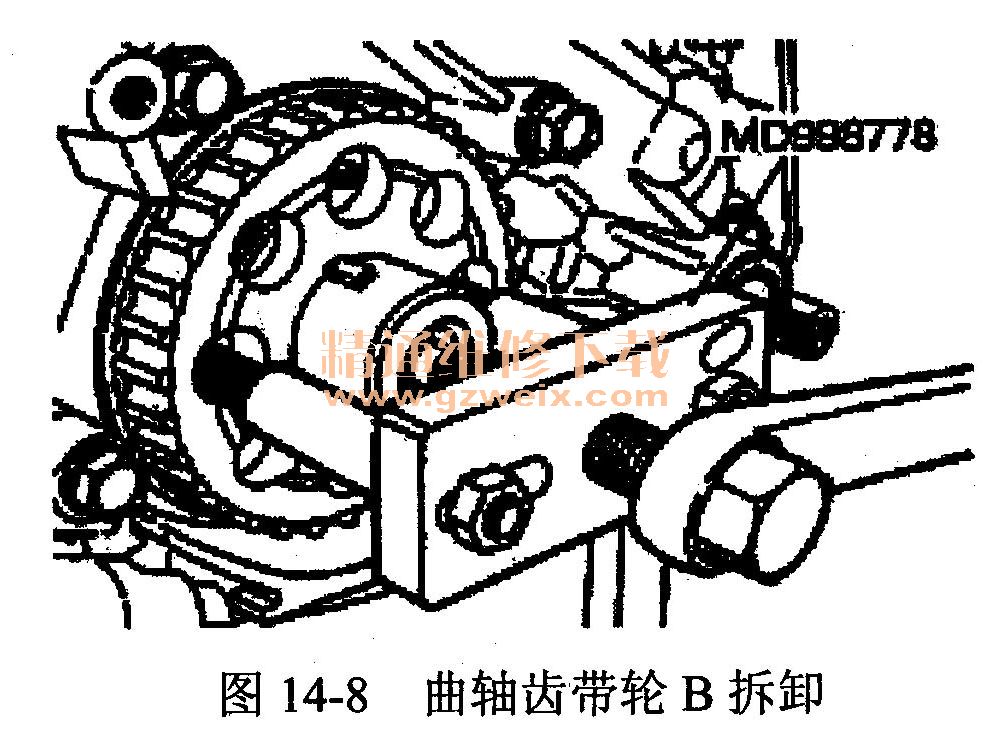

    7．曲轴齿带轮B的拆卸如图14-8所示。若黏着不易拆卸，请使用专用工具。

    8．凸轮轴齿带轮螺栓的拆卸
    （1）使用专用工具，固定凸轮轴正时齿带轮，如图14-9所示。

    （2）拆卸凸轮轴齿带轮螺栓。
