7．自动张紧器的安装
    （1）若自动张紧器杆在伸出位置，应按照下述步骤使其缩回。

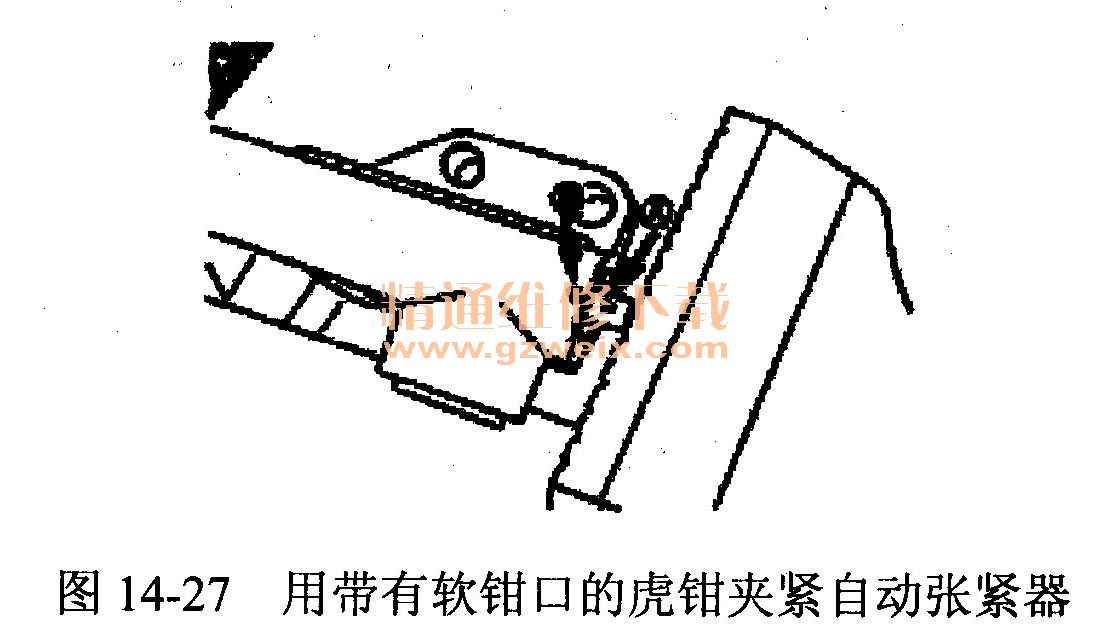

    （2）用带有软钳口的虎钳夹紧自动张紧器，如图14-27所示。

   注意：自动张紧器底端有螺塞突出，应在虎钳和螺塞之间插入平垫板，防止两者的直接接触。

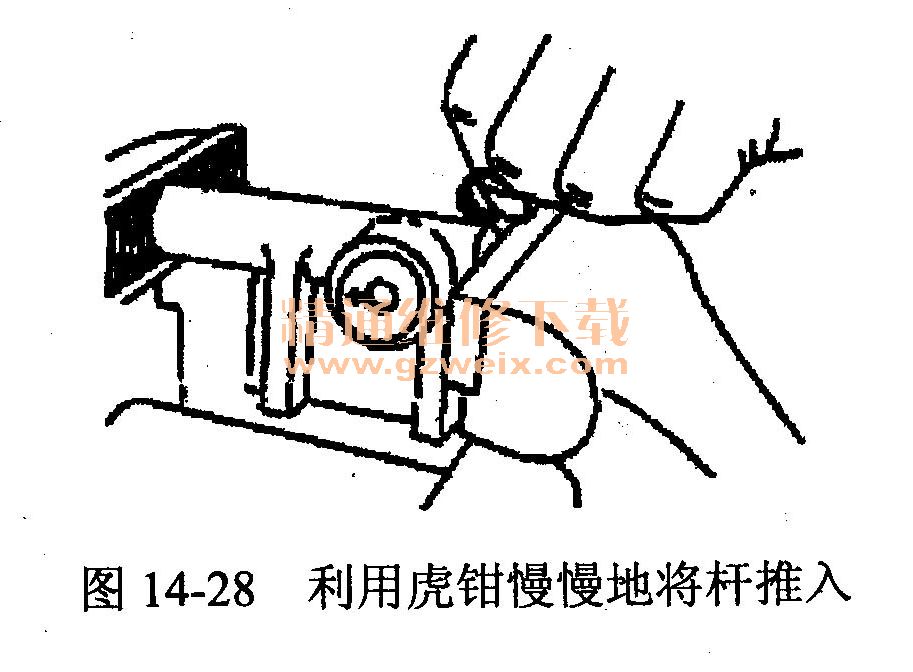

    （3）利用虎钳慢慢地将杆推入，直到杆的孔A与油缸的孔B对齐为止，如图14-28所示。

    （4）将钢丝（直径为1.4 mm）插进对齐的孔中，如图14-29所示。

    （5）用虎钳拆卸自动张紧器。
    （6）将自动张紧器安装在前盖上，用规定力矩拧紧螺栓。

    注意：将钢丝留在自动张紧器中。

    8．正时齿带的安装
    （1）确认正时齿带张紧器安装妥当。

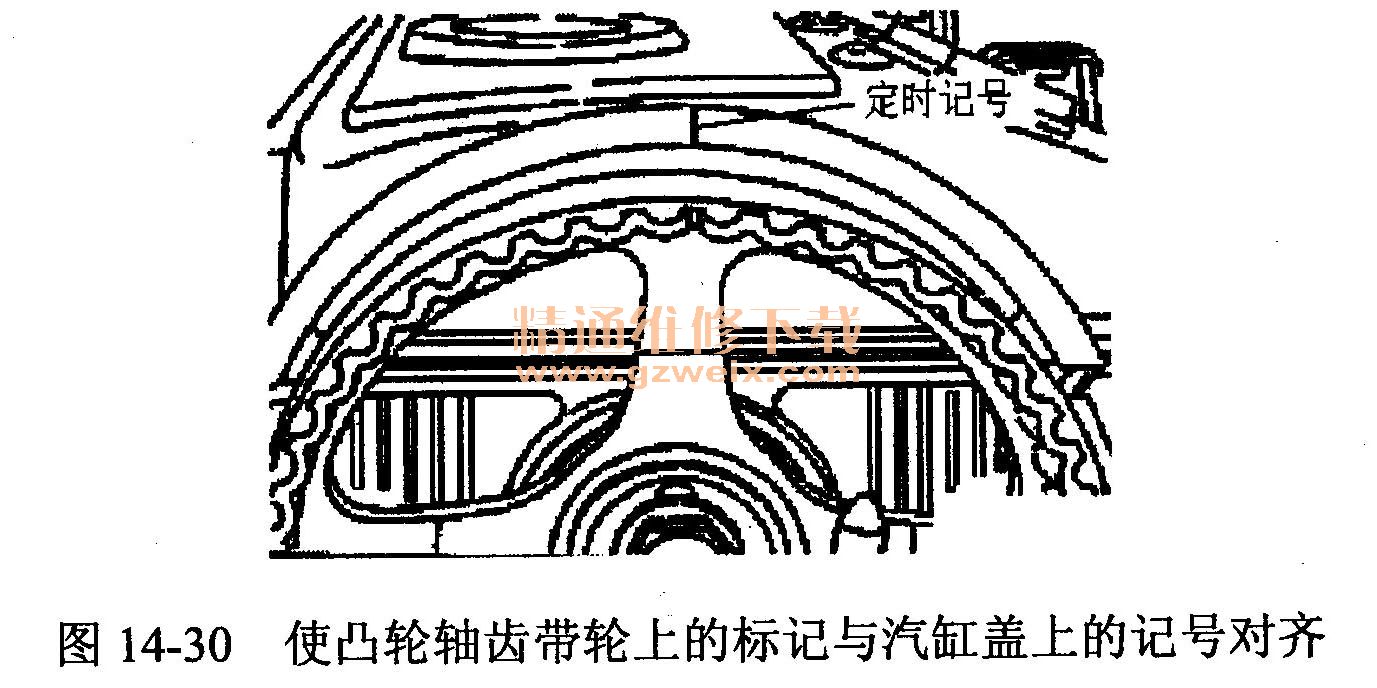

    （2）使凸轮轴齿带轮上的标记与汽缸盖上的记号对齐，如图14-30所示。

    （3）使曲轴齿带轮上的正时记号与前盖上的记号对齐，如图14-31所示。

    （4）使油泵齿带轮上的正时记号与相应记号对齐，如图14-32所示。

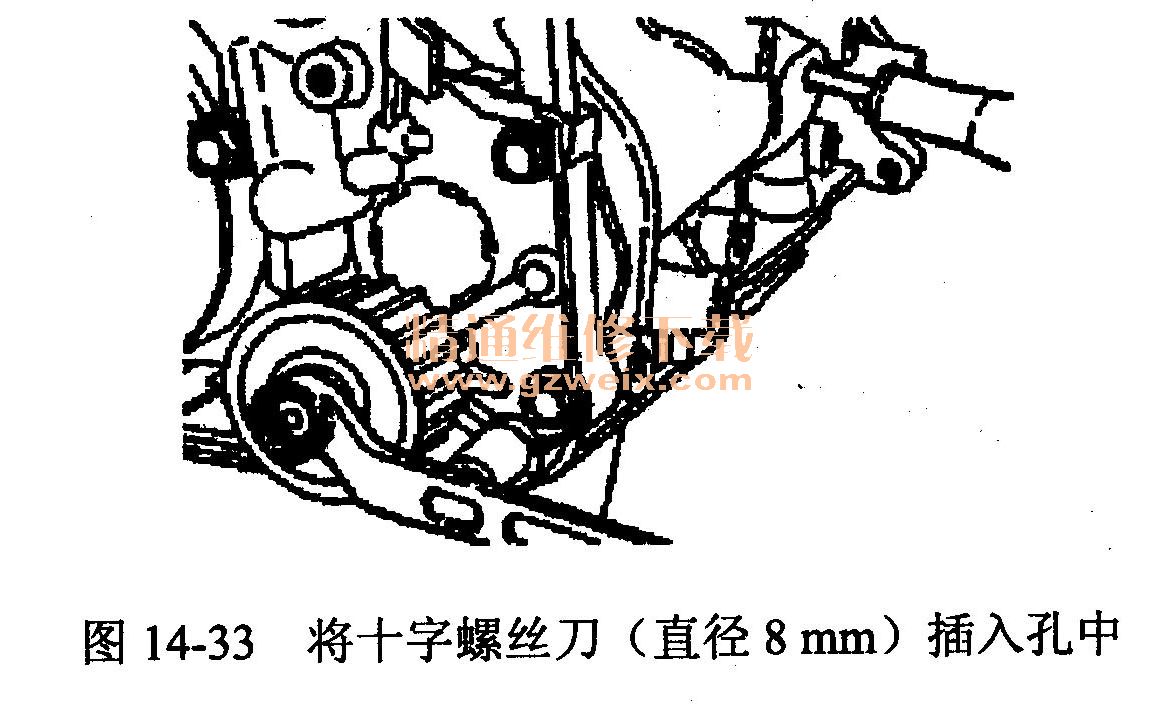

    （5）从汽缸体上拆卸塞子，然后将十字螺丝刀（直径8 mm）插入孔中，如图1呼-33所示。若能插入60 mm以上，这表示正时标记对齐，若不能插入20～25 mm以上，应将油泵齿带轮转一圈，然后对齐正时标记。再度检查螺丝刀能否插进60 mm以上。将螺丝刀保持在插入位置上，直到皮带安装结束。

    （6）将正时齿带依次连接到曲轴皮带轮，中间带轮、凸轮轴齿带轮以及张紧皮带轮上。

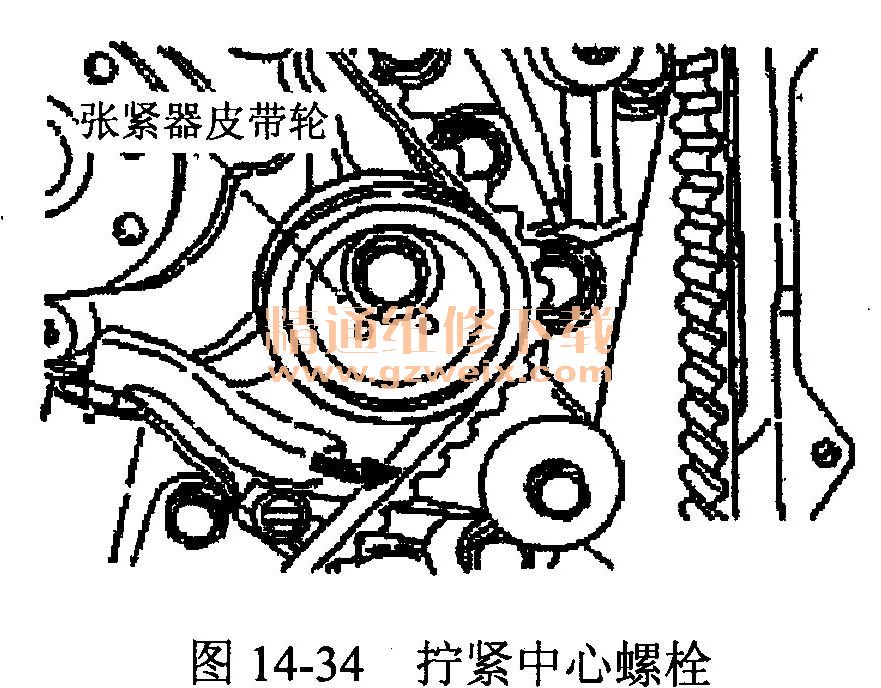

    （7）向箭头方向抬起张紧器皮带轮，然后拧紧中心螺栓，如图14-34所示。

    （8）检查所有正时标记都成一直线。
    （9）拆下插入的螺丝刀，装上塞子。
    （10）将曲轴逆时针旋转1/4转。然后顺时针旋转，直到所有正时记号再度排齐为止。

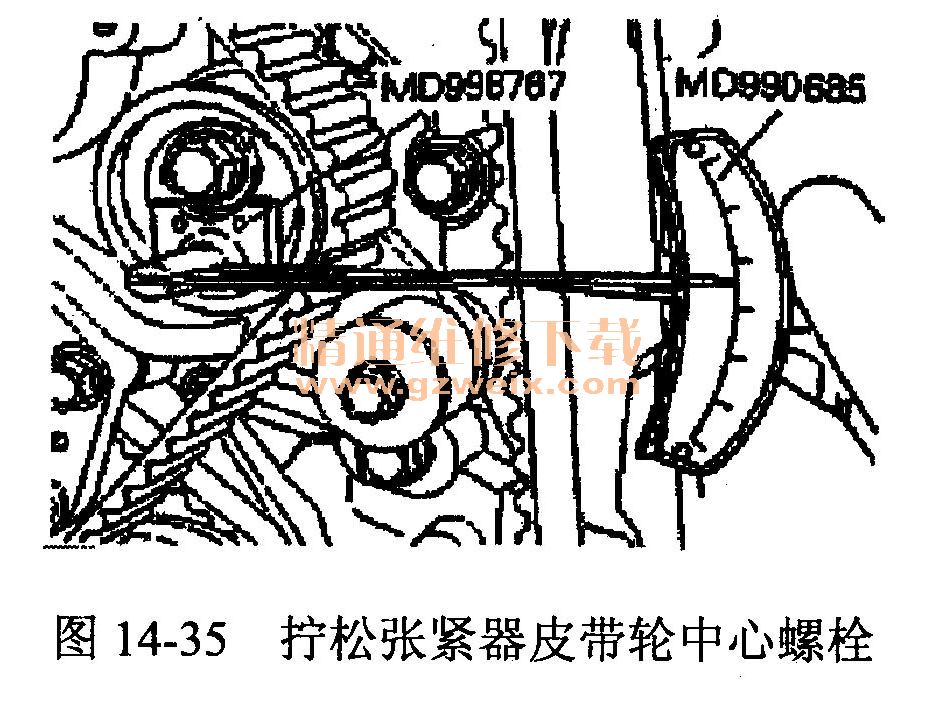

    （11）将专用工具的套筒扳手和扭矩扳手装配在张紧器皮带轮上，然后拧松张紧器皮带轮中心螺栓，如图14-35所示。

    注意：如果不能利用专用工具时，可使用0～3N·m力矩的一般扭矩扳手。
     （12）利用扭矩扳手拧紧中心螺栓到2.6～2.7 N·m的力矩。
     （13）一面利用专用工具和扭矩扳手保持张紧器皮带轮，一面拧紧中心螺栓至标准值。

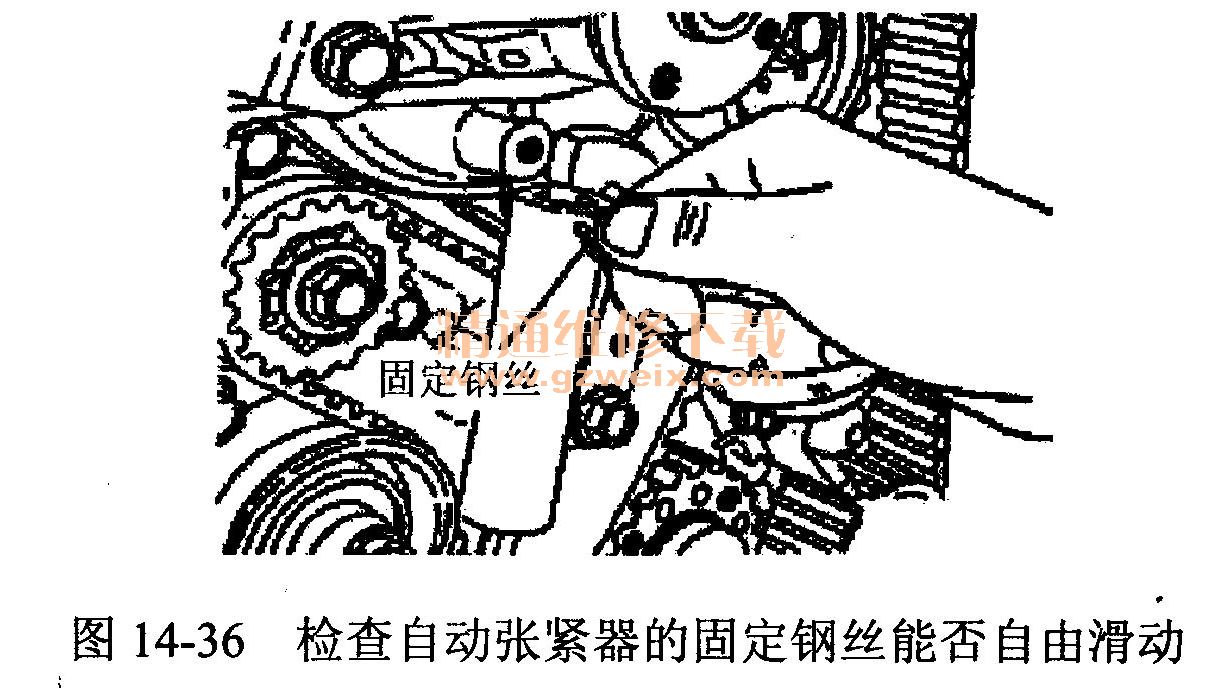

     （14）将曲轴顺时针旋转两转后，放置15分钟。然后，检查自动张紧器的固定钢丝能否自由滑动，如图14-36所示。

    注意：若钢丝不能自由滑动，反复进行上述（10）以上步骤，直至钢丝滑动为止。
    （15）取下自动张紧器固定钢丝。

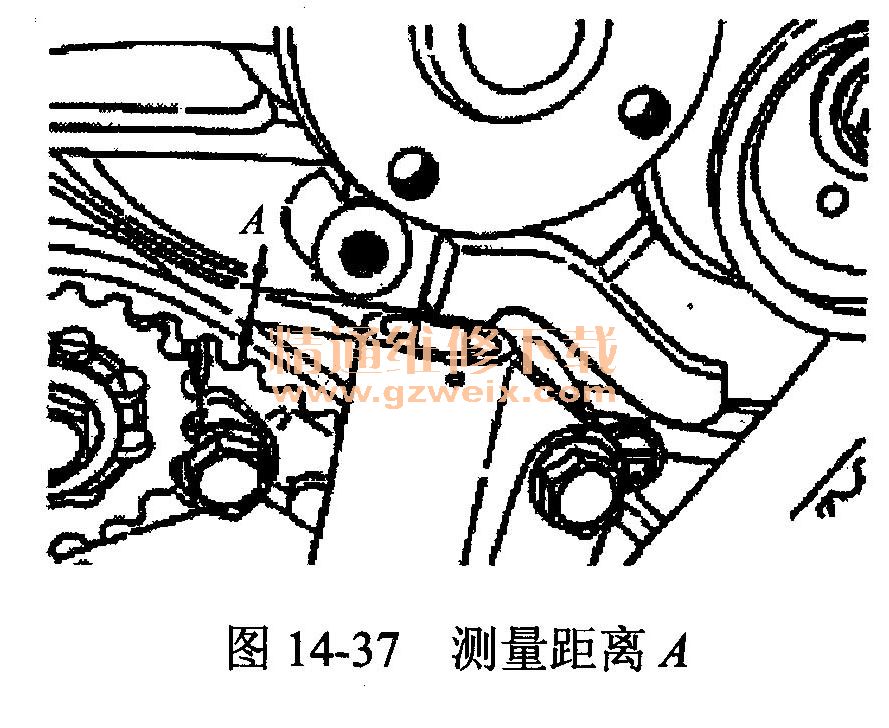

    （16）测量距离A（张紧器臂与自动张紧器本体间的距离）如图14-37所示。

标准值：3.8～4.5 mm
