（二）正时皮带的设置
    正时皮带的设置步骤和方法如下。
    1．顺发动机正常运转方向转动发动机，使其到达汽缸压缩冲程的1号上死点。当凸轮轴滑轮上的刻痕与汽缸端盖1上的标记对齐时，发动机在这个位置。检查曲轴上的皮带轮正时标记是否对准2,如图6-11所示。

    2．将J-43037专用工具放置在凸轮轴转动齿轮的进口与出口，以防止转动齿轮在正时皮带设置时滑动。
    3．设置图6-12中所示的正时皮带，确保正时皮带张紧一侧3已经张紧，并顺时针方向转动正时皮带张力调节杠杆，直到张紧轮指示器能自由摆动。

    （三）正时皮带张力的调节（新正时皮带）
    正时皮带张力的调节步骤和方法如下。
    1．稍微放松正时皮带张力辊的紧固螺栓，按不同类型，顺时针旋转调节凸轮，直至达到以下要求。
·类型1：正时皮带张力辊指示器1与刻痕2对齐，如图6-13所示。

·类型2：正时皮带张力辊指示器1与新刻痕2对齐，如图6-14所示。

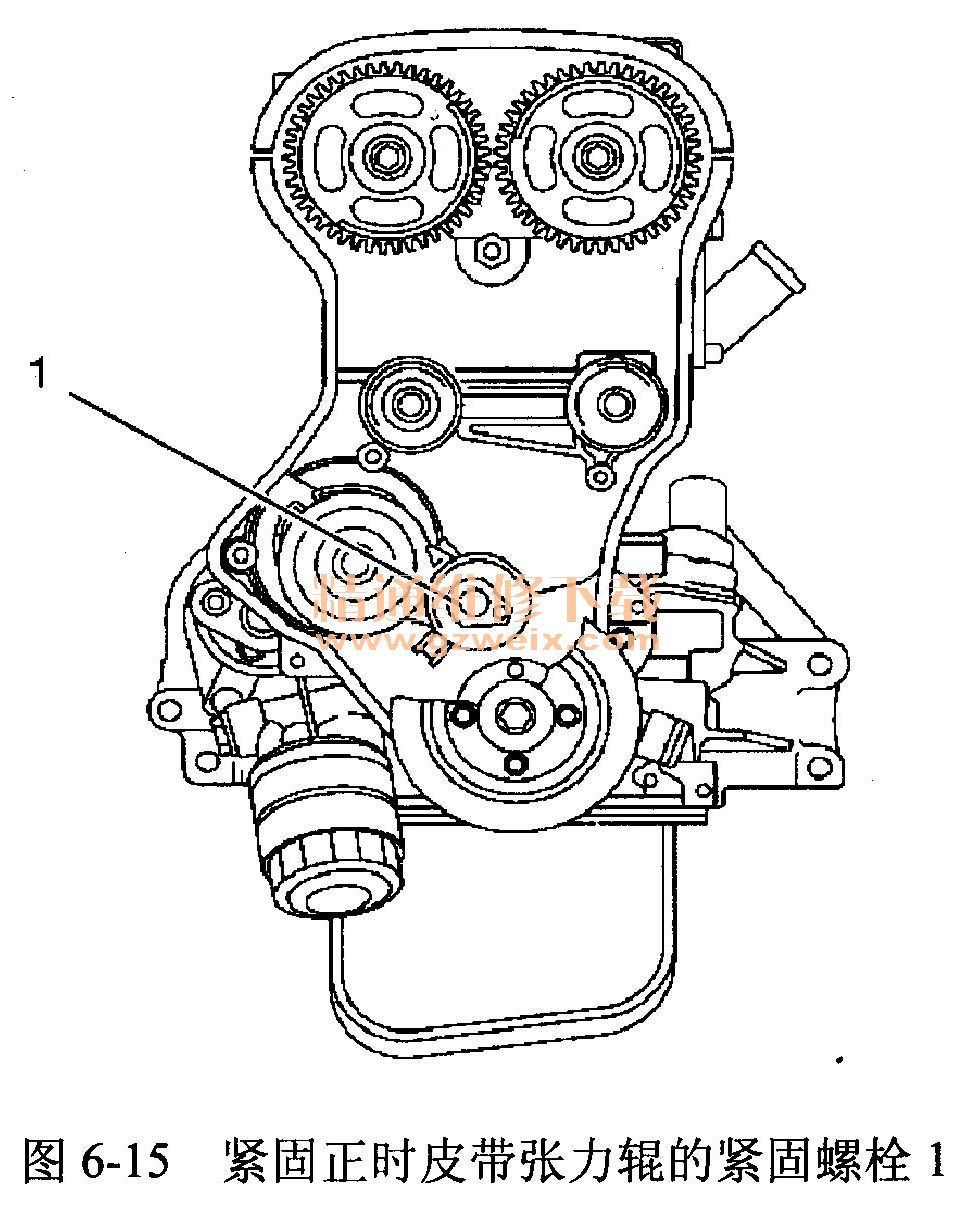

    2．紧固正时皮带张力辊的紧固螺栓1，如图6-15所示。

    3．拆除J-43037专用工具。
    4．再将曲轴顺发动机运转方向旋转两圈（720°）至1号汽缸TDC标记，并检查正时皮带张力辊状况。如果标记不重合，重复进行调节。
