（二）正时皮带张紧器的更换
    正时皮带张紧器的拆卸步骤与方法如下。
    1．拆下空气滤清器壳体。
    2．拆下正时皮带前上盖。
    3．完全举升车辆。
    4．拆下前舱防溅罩。
    5．拆下传动皮带张紧器。
    6．完全降下车辆。

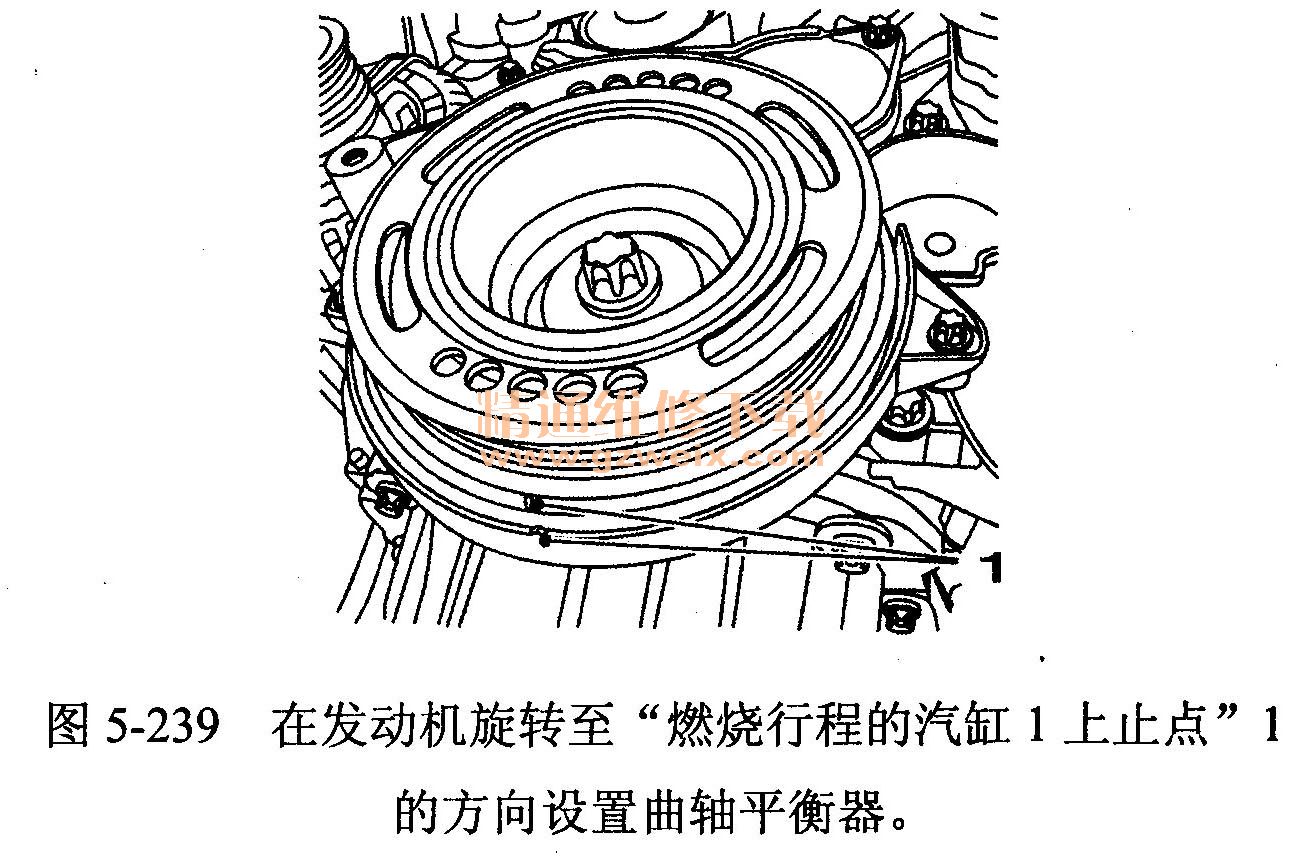

    7．在发动机旋转至“燃烧行程的汽缸1上止点”1的方向设置曲轴平衡器，如图5-239所示。

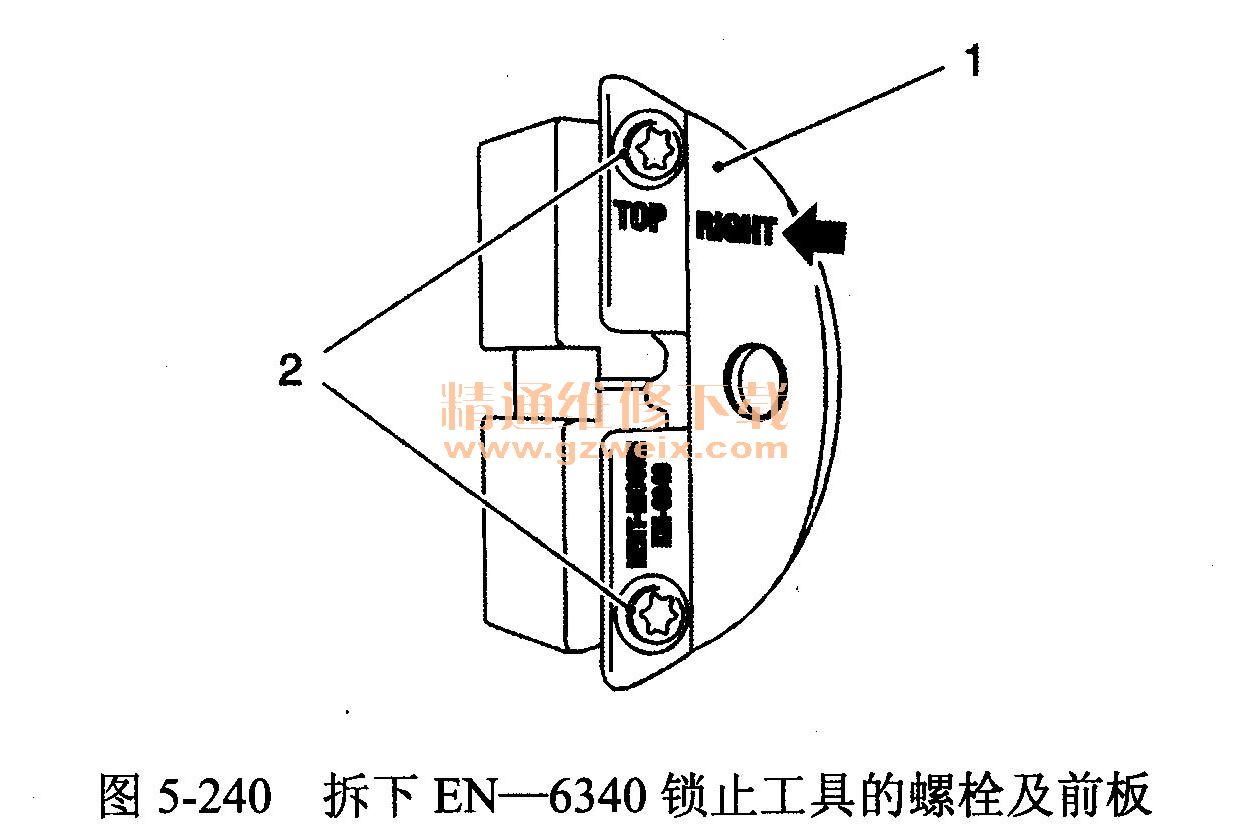

    8．拆下EN-6340锁止工具的螺栓及前板，如图5-240所示。

    （1）拆下2个螺栓2
    （2）拆下前板1
    9．将专用工具EN-6340的锁止工具安装到凸轮轴调节器。
    注意：进气凸轮轴调节器上的点形标记4和EN-6340左侧的凹槽在此过程中不对应，但是必须与图5-241所示的情况接近。

    （1）图5-241所示为将专用工具左侧锁止工具1 （EN-6340）安装到凸轮轴的调节器。
    注意：排气凸轮轴调节器上的点形标记3必须与EN-6340右侧的凹槽相对应
      （2）将专用工具右侧锁止工具2 （EN-6340）安装到凸轮轴调节器。
    10．完全举升车辆。
    11．拆下螺栓1，如图5-242所示。

    12．安装专用工具2 （EN-6625）以挡住曲轴，如图5-242所示。
    13．拆下曲轴平衡器。
    14．拆下发动机支座托架。
    巧．拆下正时皮带中部前盖。
    16．拆下正时皮带前下盖。

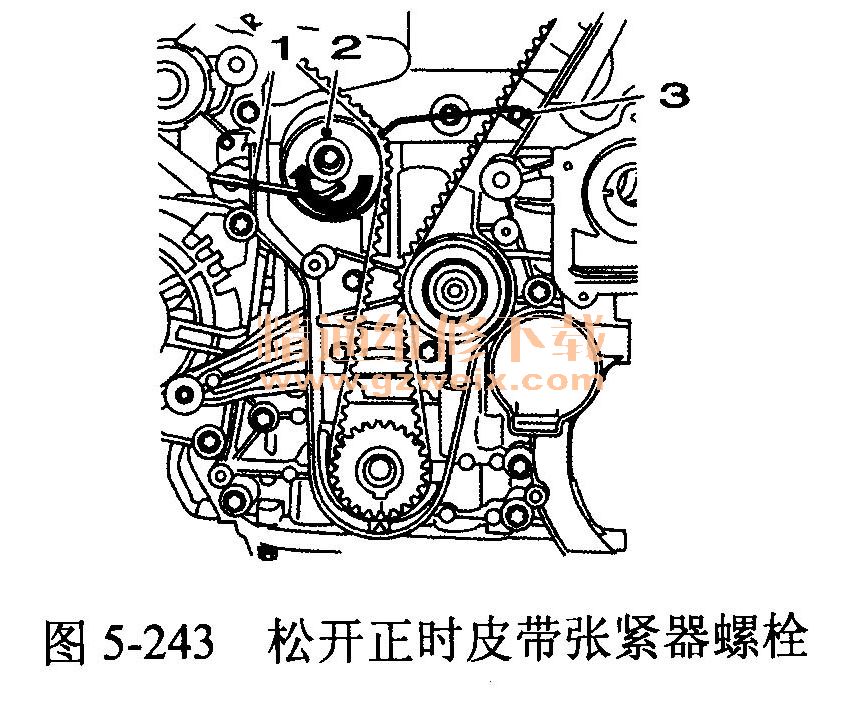

    17．松开正时皮带张紧器的螺栓，如图5-243所示。

    18．使用allen钥匙1，沿箭头所指方向向传动皮带张紧器2施加张紧力。
    19．安装专用工具锁销3 （EN-6333）。
    20．拆下正时皮带张紧器的螺栓和张紧器。
    正时皮带张紧器的安装步骤与方法如下。
    1清洁正时皮带张紧器螺纹。
    2．安装正时皮带张紧器。
    3．安装正时皮带张紧器螺栓。
    4．使用allen钥匙1，沿箭头所指方向向传动皮带张紧器2施加张紧力。
    5．拆下专用工具锁销3 （EN-6333）。
    注意：正时皮带张紧器自动移至正确位置。
    6．释放正时皮带张紧器的张紧力。
    7．将正时皮带张紧器螺栓紧固至力矩为20 N ．m。
    8．安装正时皮带前下盖。
    9．安装正时皮带中部前盖（关闭）。
    10．安装发动机支座托架。
    11．安装曲轴平衡器。

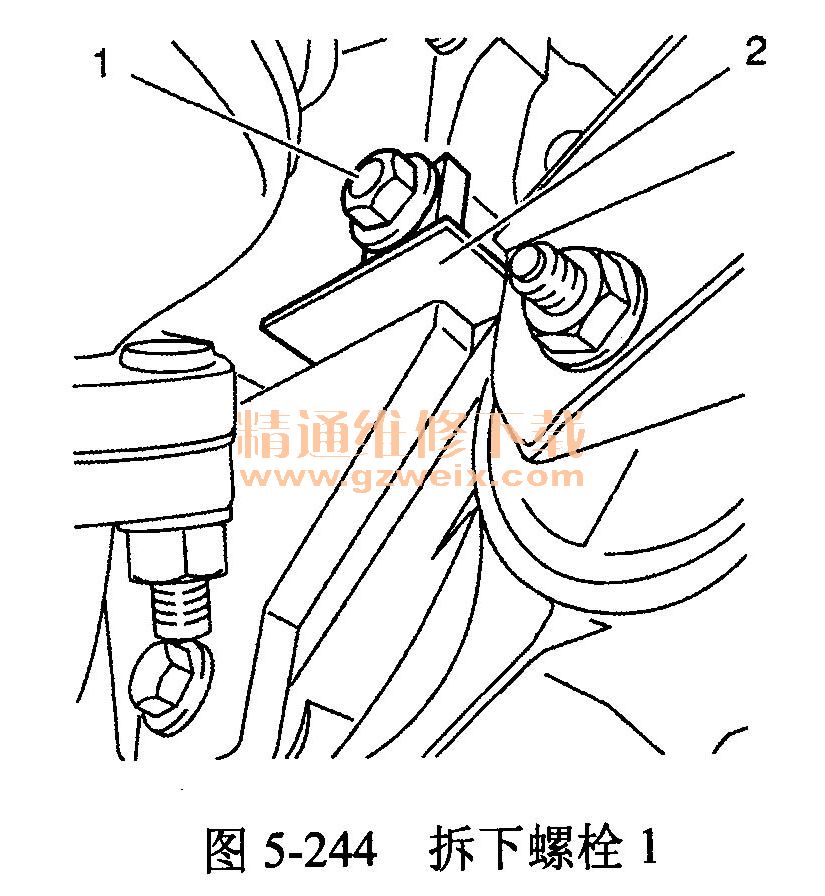

    12．拆下螺栓1，如图5-244所示。

    13．拆下挡住曲轴的锁止装置2 （EN-6625）。
    14．安装螺栓1并紧固至力矩为75 N·m，如图5-245所示。

    15．完全降下车辆。
    16．正时检查。

    注意：记录凸轮轴链轮上的标记。
    （1）沿发动机旋转方向，用曲轴平衡器上的螺栓转动曲轴720°。

    注意：进气凸轮轴调节器上的点形标记4和EN-6340左侧的凹槽在此过程中不对应，但是必须与图5-246所示的情况接近。

      （2）将左侧锁止工具1 （EN-6340）安装到凸轮轴调节器，如图5-246所示。

    使排气凸轮轴调节器上的点形标记3必须与EN-6340的凹槽相对应。

      （3）将右侧锁止工具2 （EN-6340）安装到凸轮轴调节器，使排气凸轮轴调节器的点形标记必须与EW-6340的凹槽相对应。
    17．拆下锁止工具（EN-6340）。
    注意：记录曲轴平衡器和盖上的标记。
    18．控制曲轴平衡器位置。曲轴平衡器1和下盖1上的标记必须对准。
    19．完全举升车辆。
    20．安装传动皮带张紧器。
    21．安装前舱防溅罩。
    22．完全降下车辆。
    23．安装正时皮带前上盖。
    24．安装空气滤清器壳体。
