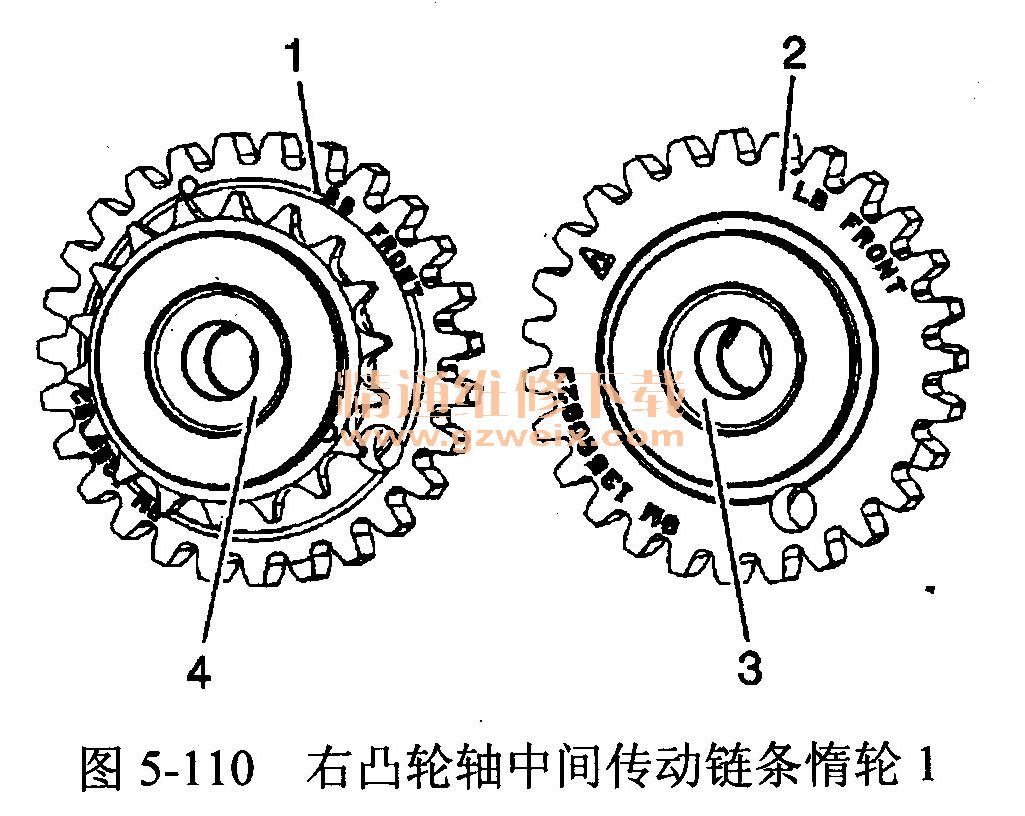

1．确保正在安装的是右凸轮轴中间传动链条惰轮1。右凸轮轴中间传动链条惰轮中，轮毂4凹进且直径较小的链轮应向外安装。右凸轮轴中间传动链条惰轮中，轮毅凸起且直径较大的链轮应面向汽缸体安装，如图5-110所示。

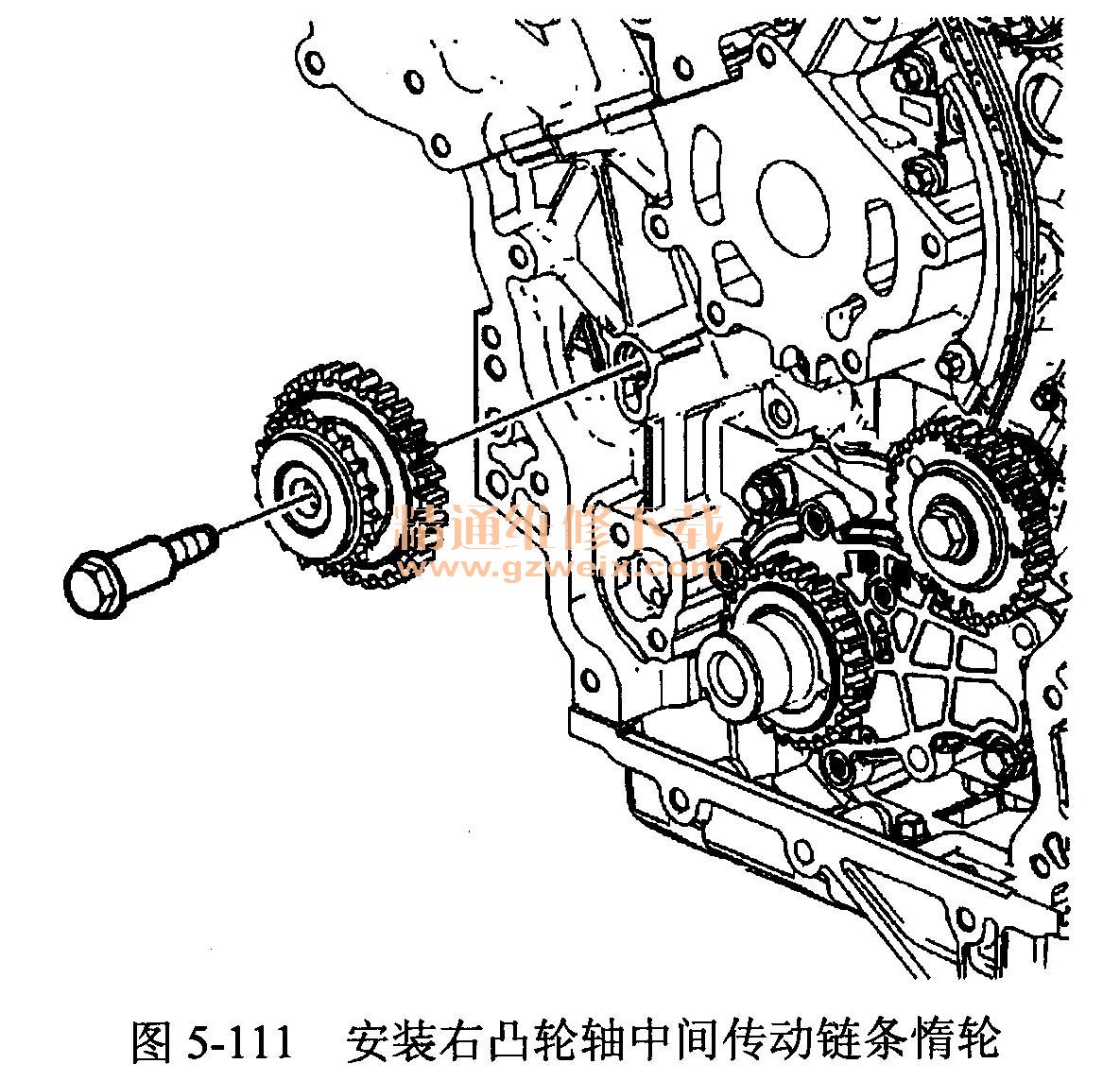

    2．安装右凸轮轴中间传动链条惰轮，如图5-111所示。

    3．安装凸轮轴中间传动链条惰轮螺栓。

    （七）初级凸轮轴传动链条的安装
    初级凸轮轴传动链条的安装步骤与方法如下。

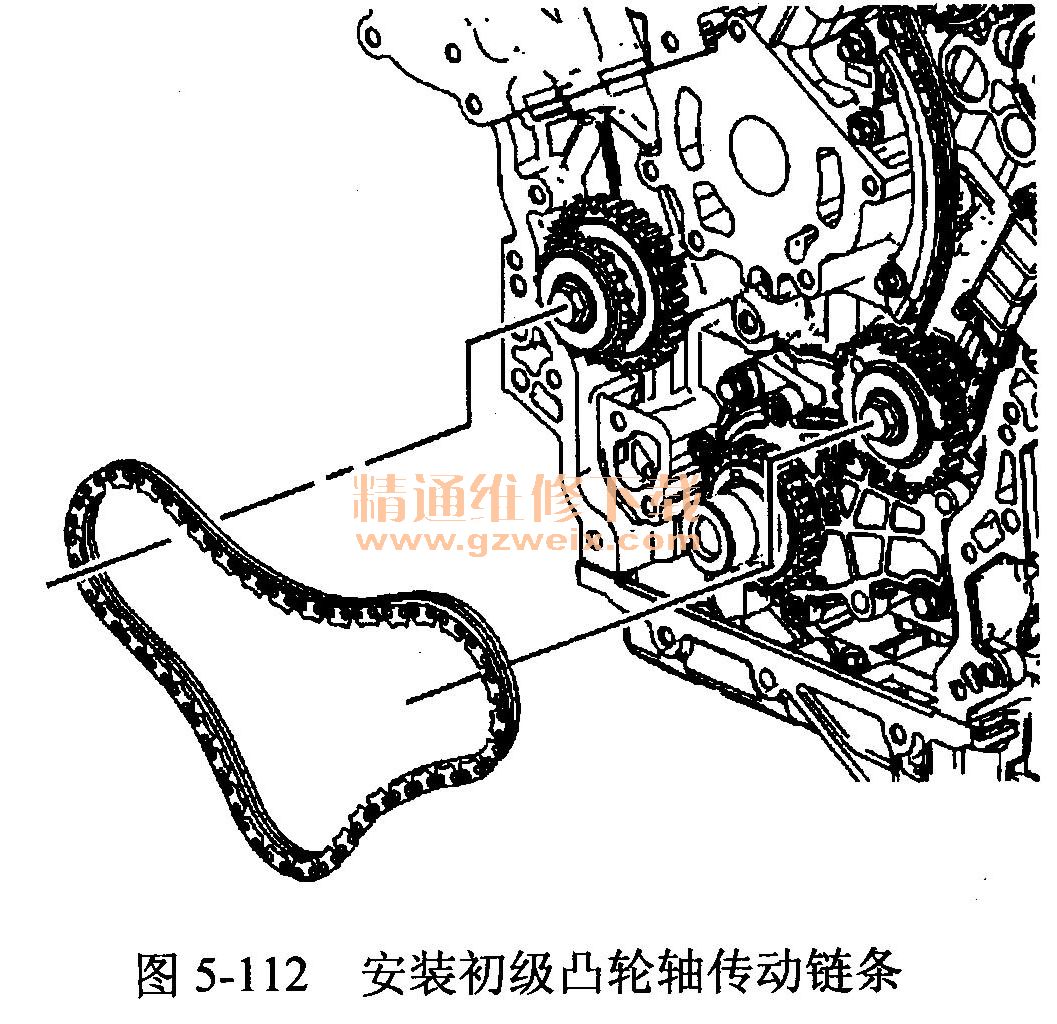

    1．安装初级凸轮轴传动链条，如图5-112所示。

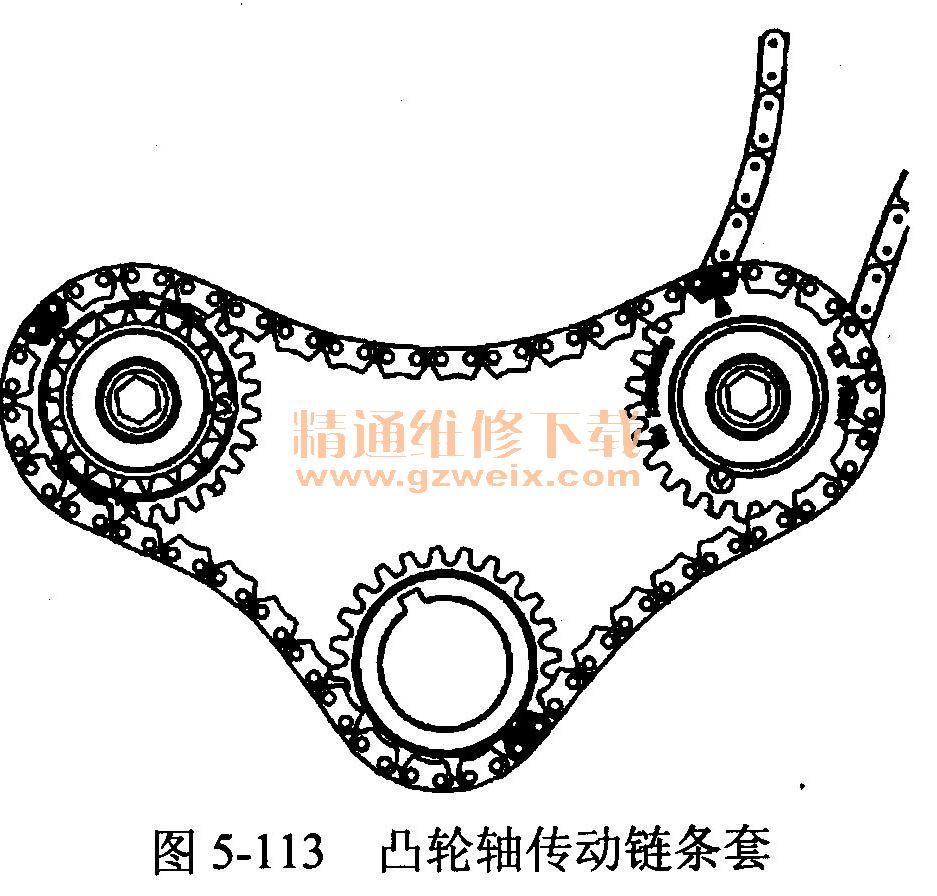

    2．将初级凸轮轴传动链条套在各凸轮轴中间传动链条惰轮的大链轮和曲轴链轮上，如图5-113所示。

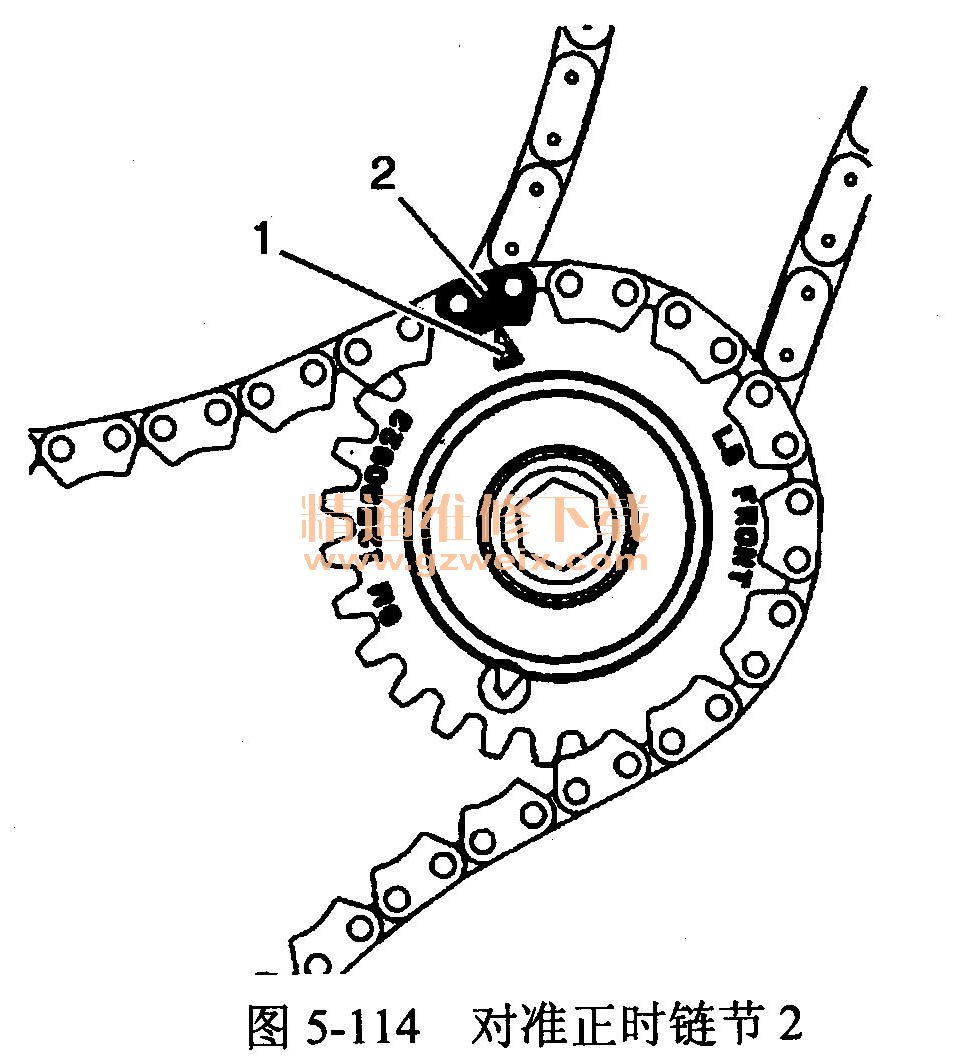

    3．左凸轮轴中间传动链条惰轮正时标记1应对准凸轮轴传动链条正时链节2，如图5-114所示。图5-114对准正时链节2

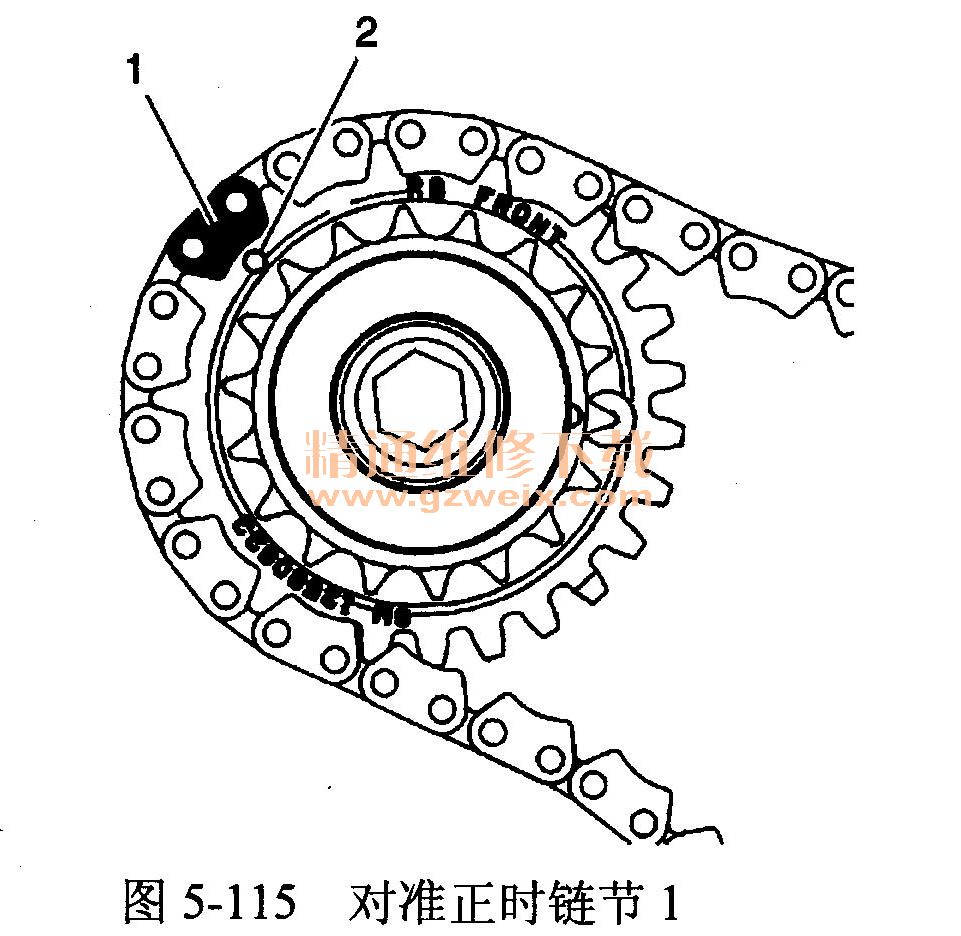

    4．右凸轮轴中间传动链条惰轮正时标记2应对准凸轮轴传动链条正时链节1，如图5-115所示。

    5．曲轴链轮正时标记2应对准凸轮轴传动链条正时链节1，如图5-116所示。

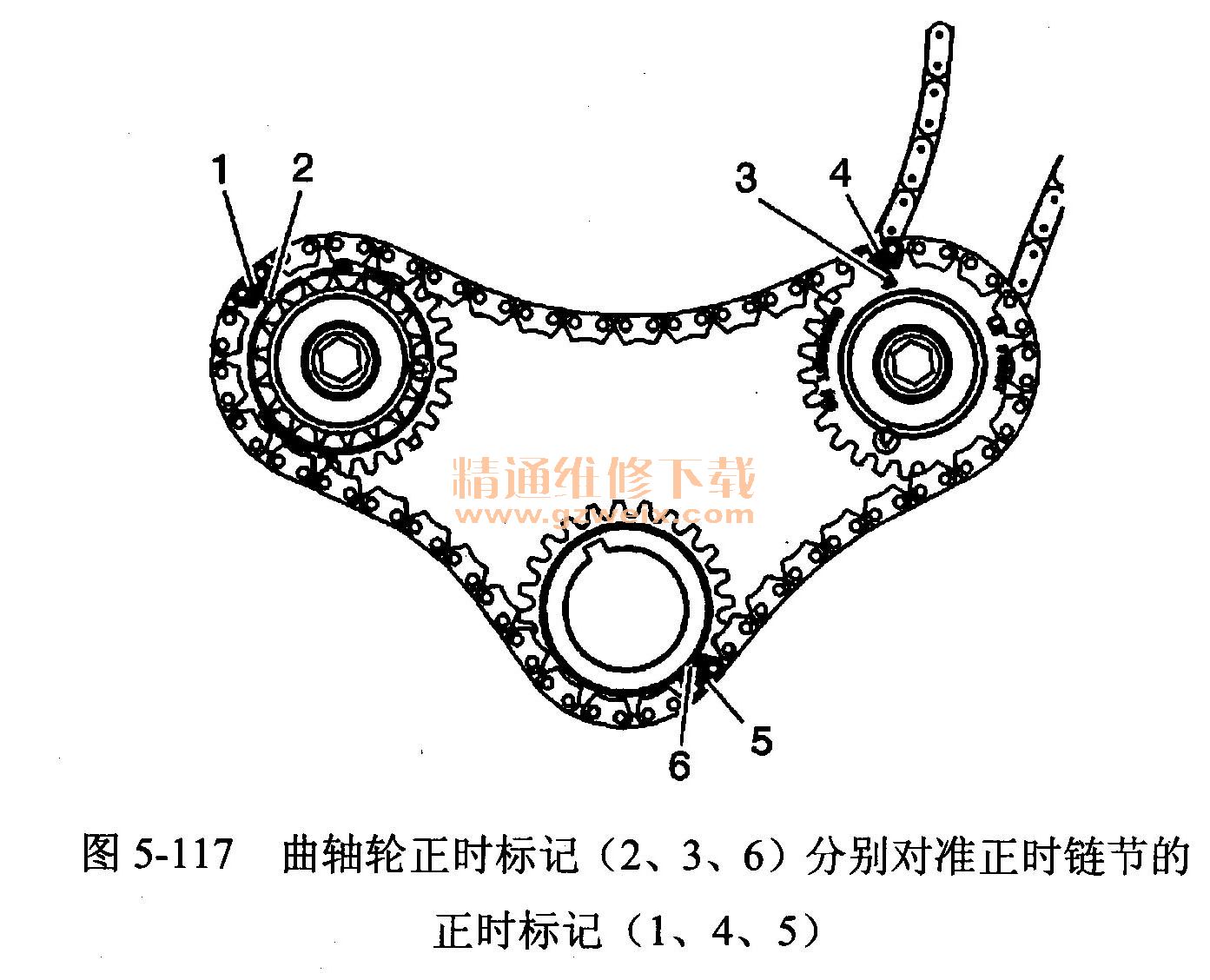

    6．确保全部正时标记（2, 3, 6）都分别对准凸轮轴传动链条正时链节（1, 4, 5），如图5-117所示。
