故障诊断：启动车辆，发现车辆仪表夜视功能花屏，并提示维修保养驾驶辅助系统。

    客户车辆为新购车辆，用过几次夜视均正常，今天再次使用，就出现了花屏，花屏一直存在。

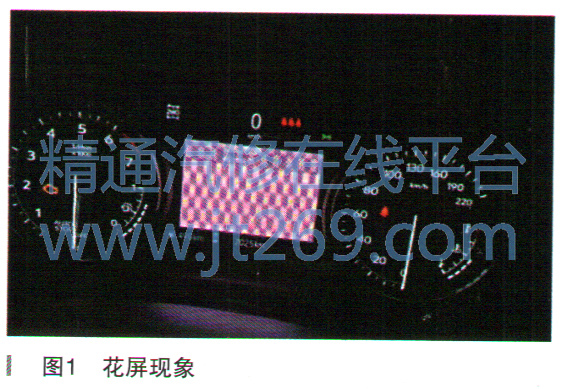

    与客户一同试车，发现仪表切换到夜视界面后，显示画面为花屏状态，同时仪表提示维护保养驾驶辅助系统。验一证客户描述问题属实。

    先后检查车辆是否存在加装、改装，夜视摄像头是否有外伤，结果未发现异常，尝试断电重启，无效。

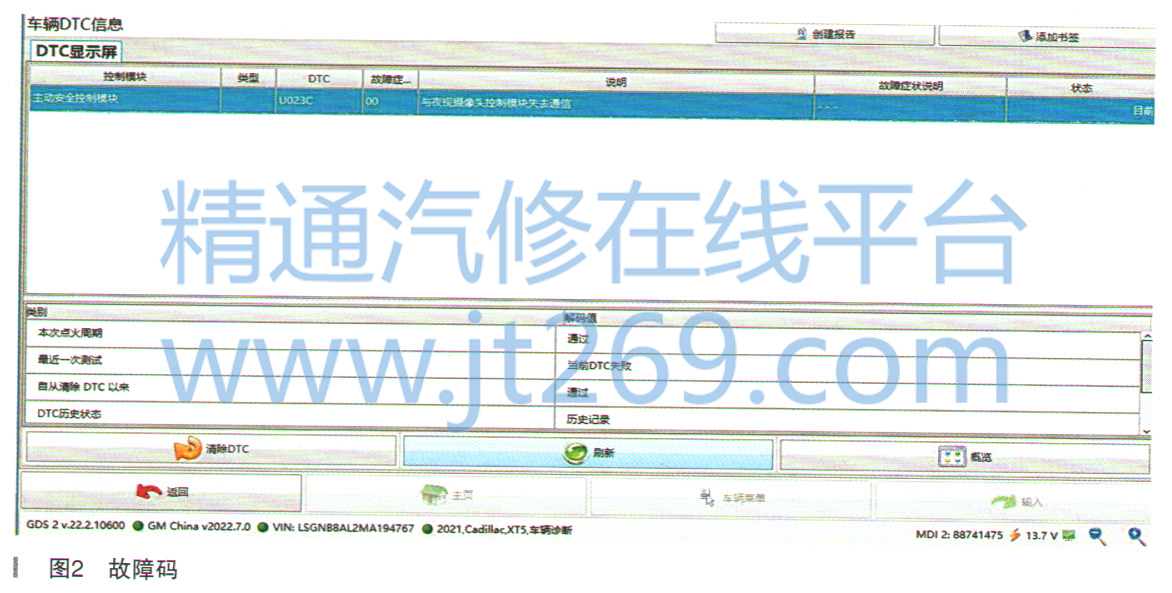

    将诊断仪（GDS）与车辆连接，读取全车故障码，存在故障码：U023C与夜视摄像头模块失去通信（目前），如图2所示。

查阅维修通讯和TAC技术简报，未发现类似故障的维修信息和解决方案。

      由于上述步骤未能找到故障原因，接下来按照手册中相关故障码的诊断流程进行系统测试：

    U023C为U类通信代码，状态为目前，对于目前状态的U类代码，维修手册要求电路／系统测试。参考示意图和连接器端视图来确认设备的搭铁、B+、点火、附件唤醒串行数据、串行数据通信启用以及串行数据电路端子。

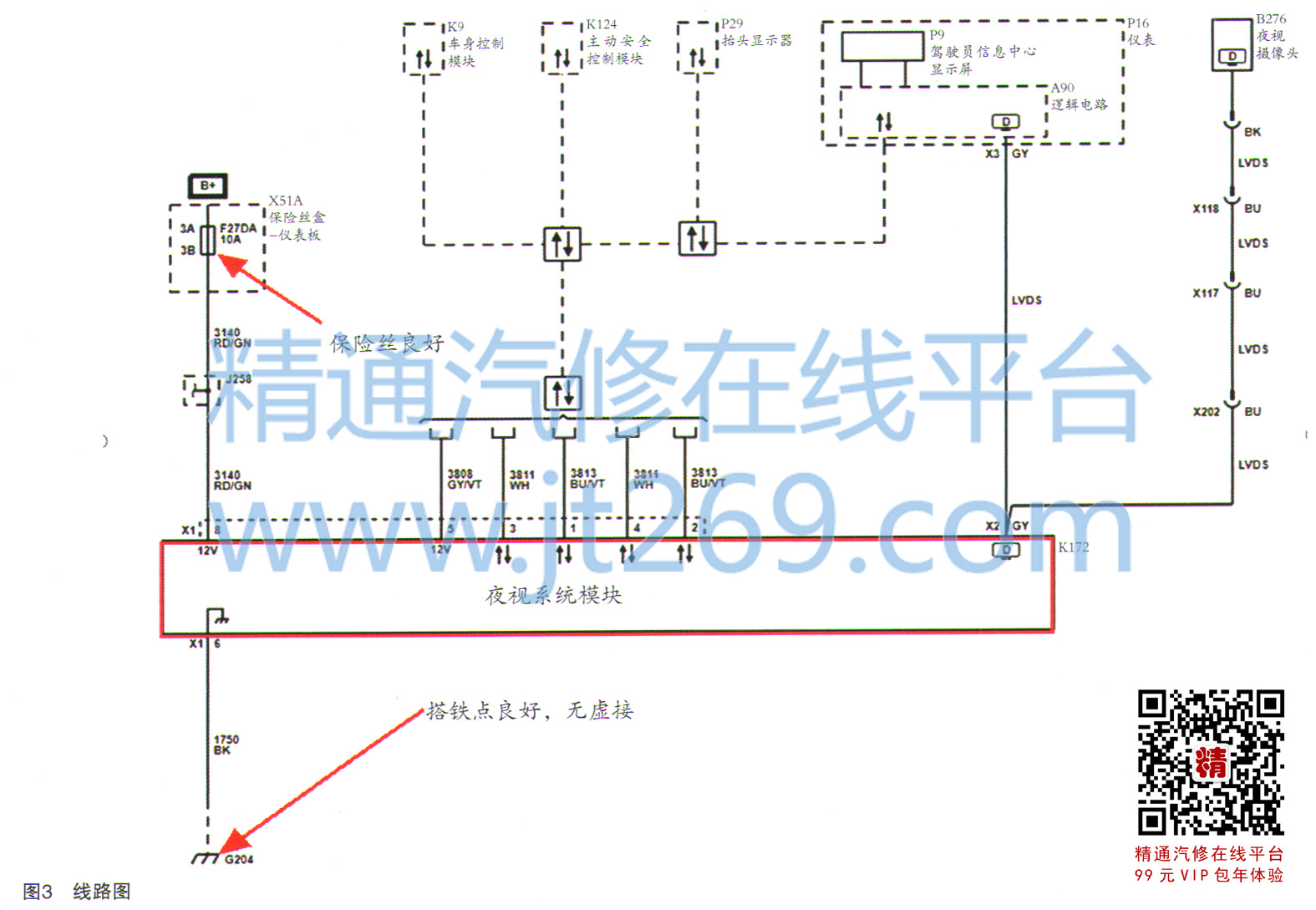

    故障码失去通信模块为夜视系统模块。下一步根据夜视系统模块线路图进行检修。线路图如图3所示。

    根据线路图了解到夜视系统供电、搭铁、通信线及视频信号线，并了解工作原理。

    夜视系统工作原理：由仪表板保险丝供电，G204搭铁，红外夜视摄像头将视频信号通过同轴电缆LVDS传输给夜视系统模块，夜视系统模块处理信号后通过串行数据传输给BCM、主动安全模块、HUD、仪表显示中心。通过光照传感器的外界环境亮度信号，夜视系统模块来判断是否启用。

    检查F27仪表保险丝，良好。检查G204搭铁点，良好。
