（三）右侧凸轮轴的更换
    右侧凸轮轴更换的步骤与方法如下。
    先介绍右侧凸轮轴的拆卸程序。
    1．连同下进气歧管一起拆下上进气歧管。
    2．拆下凸轮轴盖。
    3．拆下凸轮轴传感器。
    4．拆下进气凸轮轴位置执行器电磁阀。
    5．拆下曲轴平衡器。

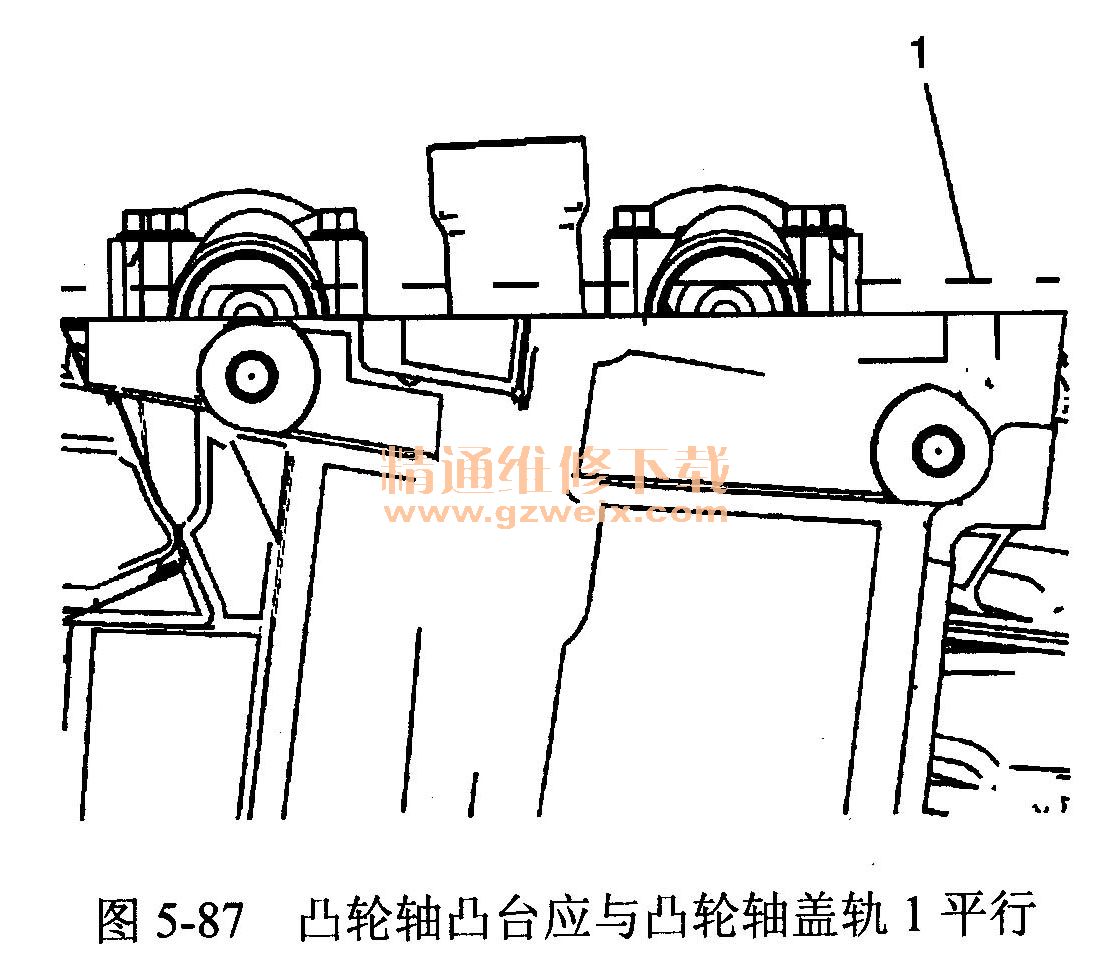

    6．使用专用工具EN-46111转动曲轴直到凸轮轴处在中间（低张紧力）位置。凸轮轴凸台应与凸轮轴盖轨1平行，如图5-87所示。

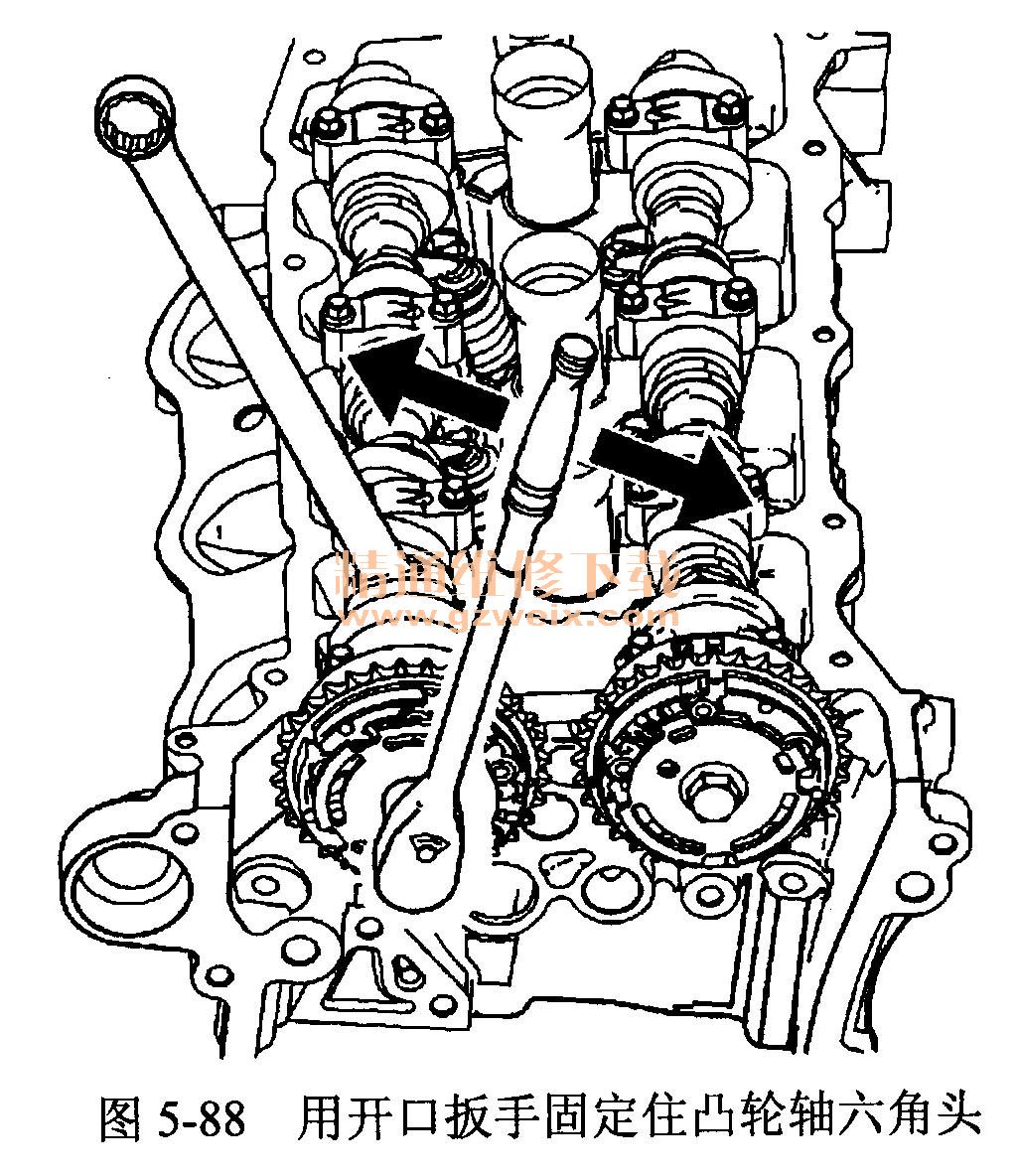

    注意：用开口扳手固定住凸轮轴六角头，防止凸轮轴／发动机旋转，如图5-88所示。

    此时切勿拆下凸轮轴位置执行器螺栓。
    7．松开凸轮轴位置执行器螺栓。
    注意：确保专用工具EN-46108的端头完全卡住正时链条（3和4）。

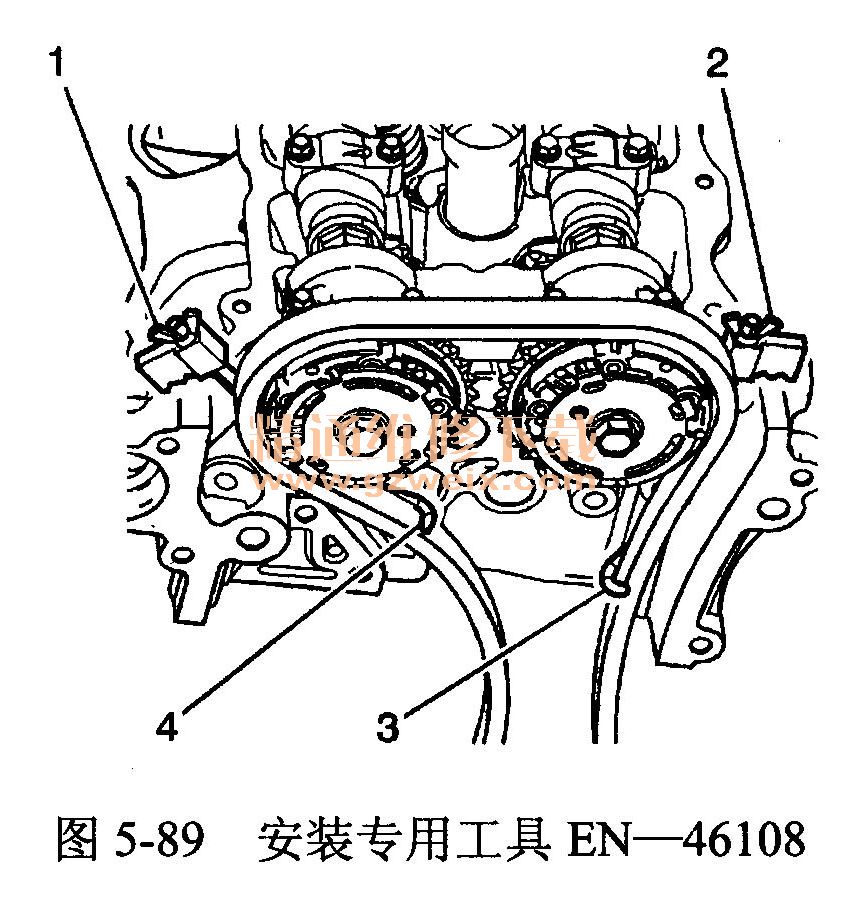

    8．安装专用工具EN-46108 （1和2）以便固定正时链条。牢固地紧固专用工具EN-46108螺母，如图5-89所示。

    注意：确保在凸轮轴正时链条和凸轮轴位置执行器上做好标记，以便正确装配。

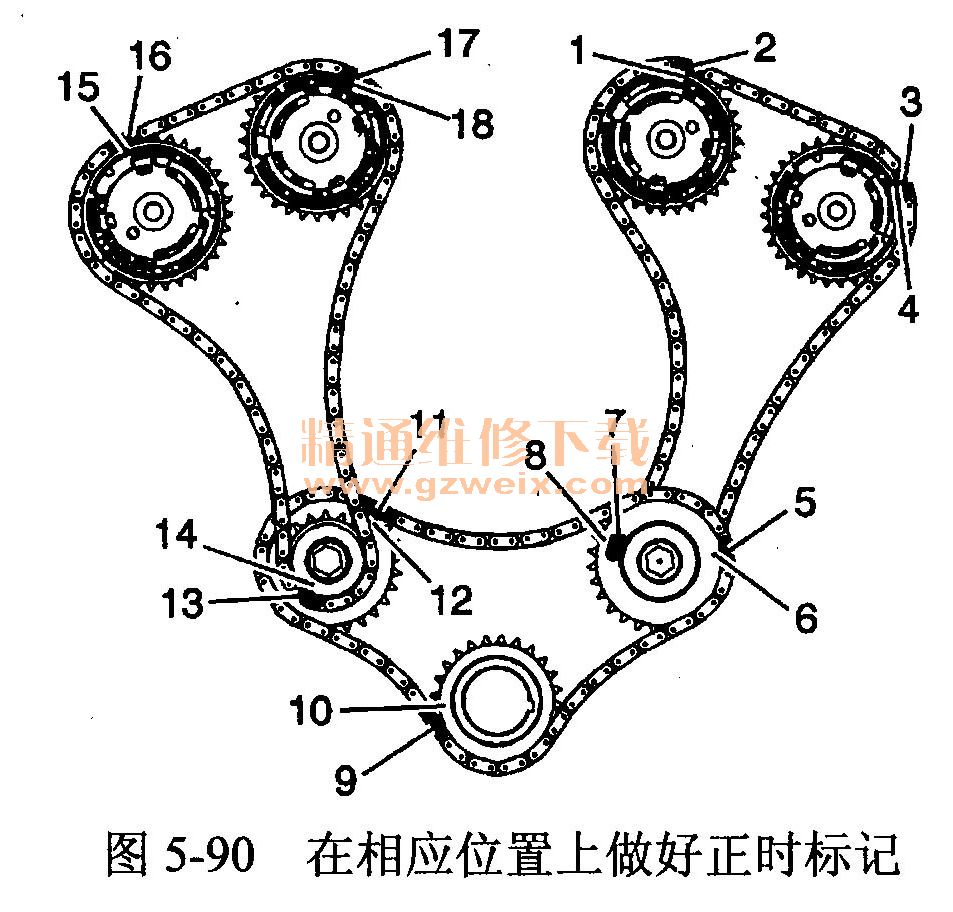

    9．在正时链条和凸轮轴位置执行器（1518）相应的位置上做好标记，如图5-90所示。

    10．拆下凸轮轴位置执行器螺栓。

    11．拆下凸轮轴轴承盖和凸轮轴。
    注意：确保凸轮轴位置执行器和正时链条（15～18）上的标记对准，如图5-91所示。

    此时切勿紧固凸轮轴位置执行器螺栓。
    下面再介绍右侧凸轮轴的安装程序。

    1．将凸轮轴定位在汽缸盖上，并将凸轮执行器装配到凸轮轴上。
    2．安装凸轮轴和凸轮轴轴承盖。
    3．拆下专用工具EN-46108。
    4．安装曲轴平衡器。
    注意：用开口扳手固定住凸轮轴六角头，防止凸轮轴／发动机旋转，如图5-92所示。

    5．安装并紧固凸轮轴位置执行器。
    6．安装进气凸轮轴位置执行器电磁阀。
    7．安装凸轮轴传感器。
    8．安装凸轮轴盖。
    9．连同下进气歧管一起安装上进气歧管。
