（二）凸轮轴的更换（左侧）
    凸轮轴更换（左侧）的步骤与方法如下。
    先介绍凸轮轴的拆卸程序。
    1．连同下进气歧管一起，拆下上进气歧管。
    2．拆下左缸组凸轮轴盖。
    3．拆下凸轮轴传感器。更换缸组2（左侧）“排气”，更换缸组2（左侧）“进气”。
    4．拆下凸轮轴位置执行器电磁阀。
    5．拆下曲轴平衡器。

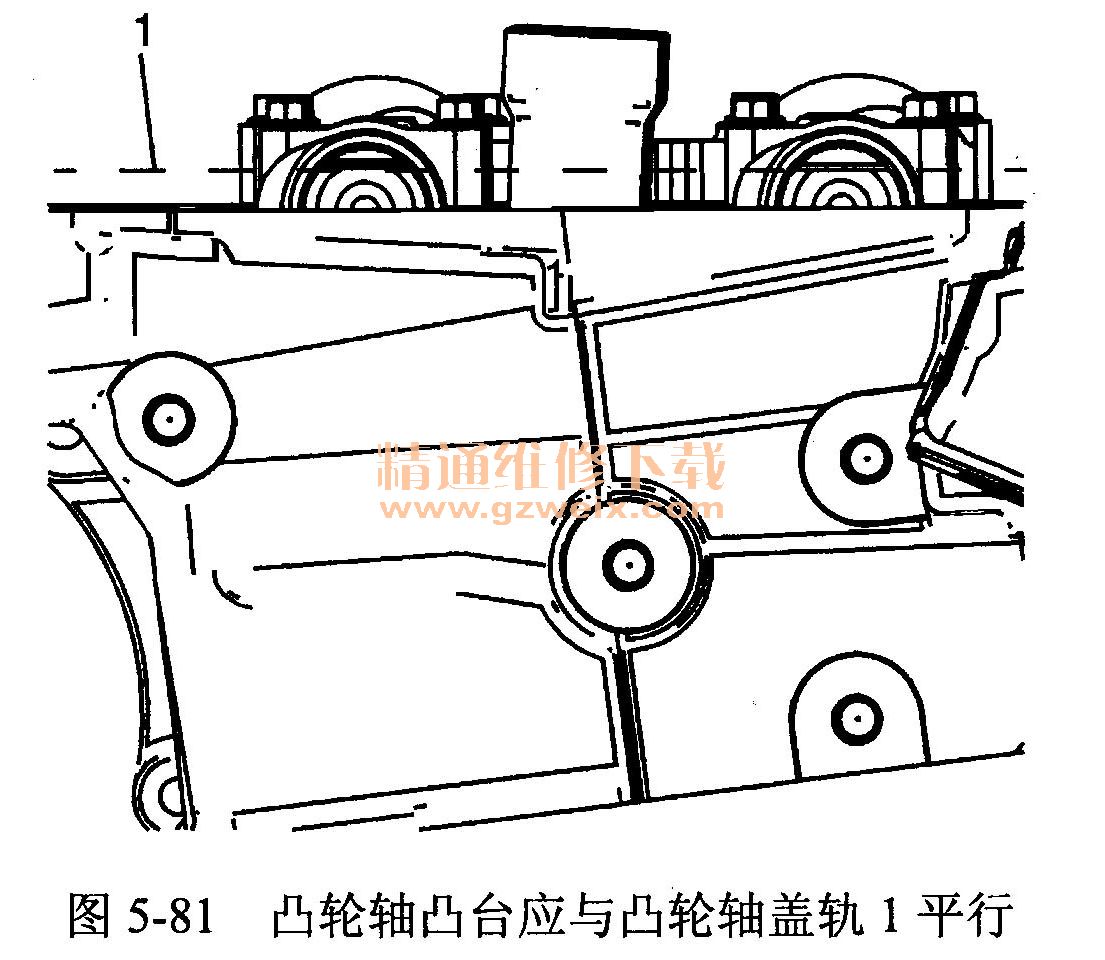

    6．使用专用工具EN--461 11转动曲轴直到凸轮轴处在中间（低张紧力）位置。凸轮轴凸台应与凸轮轴盖轨1平行，如图5-81所示。

    7．松开凸轮轴位置执行器螺栓，如图5-82所示。注意：确保专用工具EN-46108的端头完全卡住正时链条。

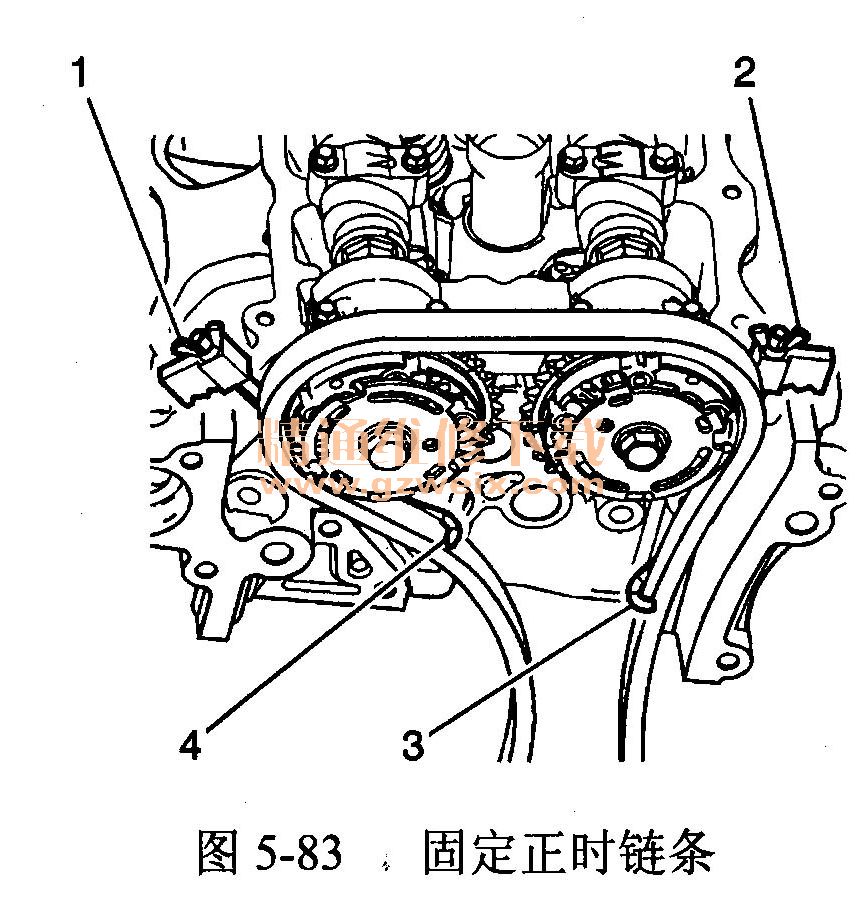

    8．安装专用工具EN-46--108 （1和2）以便固定正时链条。牢固地紧固专用工具EN-46108螺母，如图5-83所示。

    注意：确保在凸轮轴正时链条和凸轮轴位置执行器上做好标记，以便正确装配。

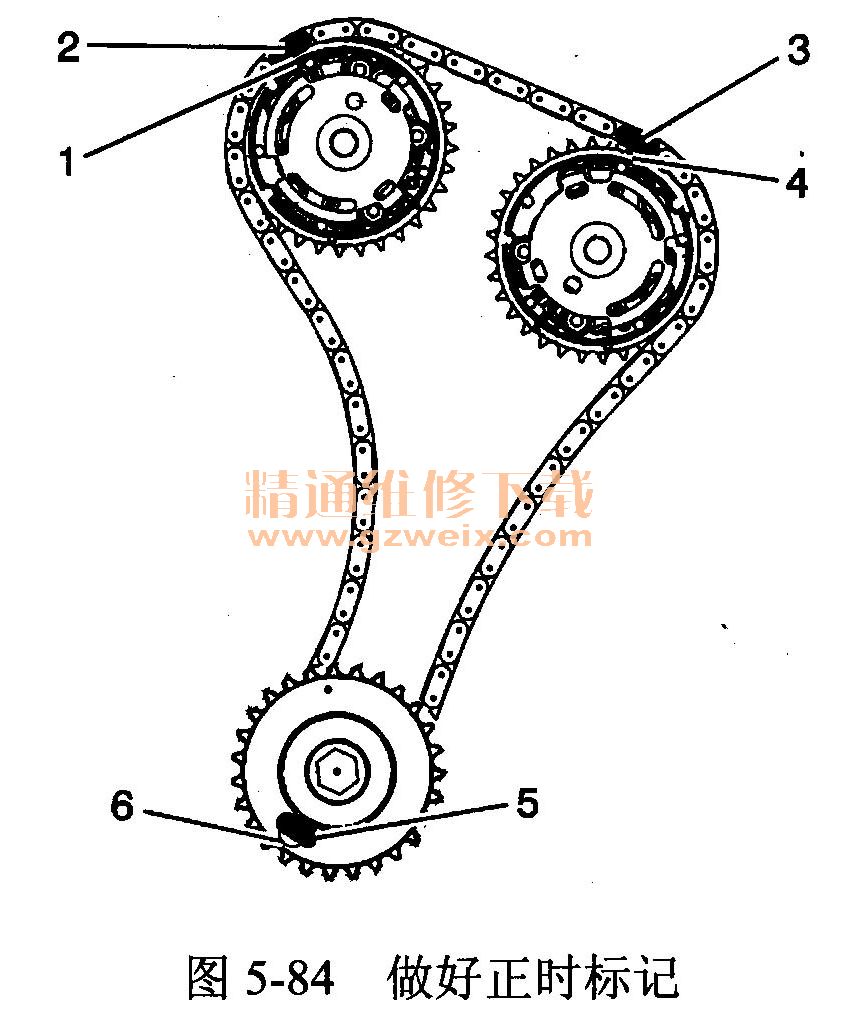

    9．在正时链条和凸轮轴位置执行器（1-4）相应的位置上做好正时标记，如图5-84所示。

    10．拆下凸轮轴位置执行器螺栓。
    11．拆下凸轮轴。
    再介绍凸轮轴的安装程序如下。
    注意：

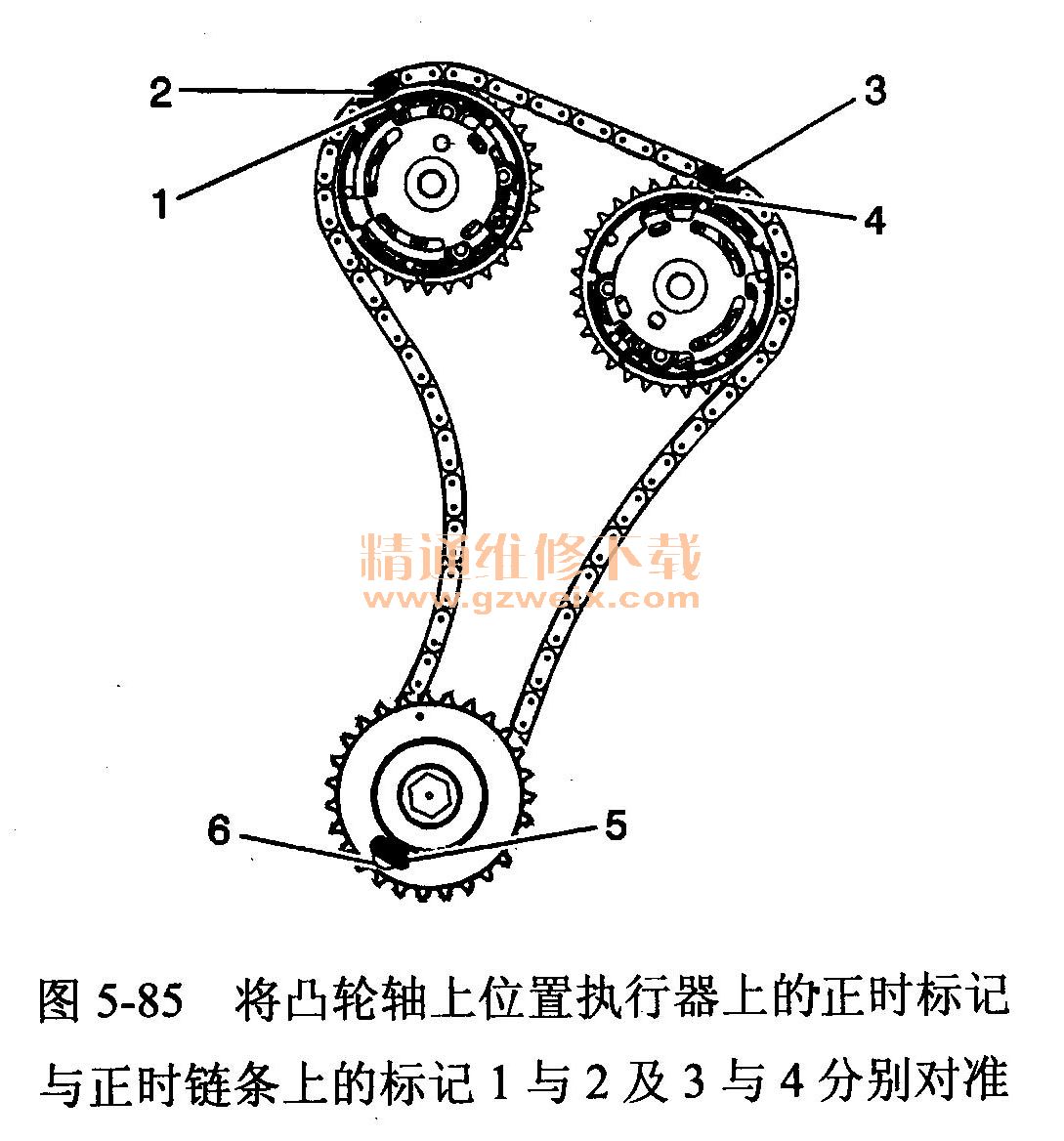

    （1）确保凸轮轴位置执行器上的正时标记与正时链条上的标记1与2及3与4分别对准，如图5-85所示。

    （2）此时切勿紧固凸轮轴位置执行器螺栓。
    1．将凸轮轴定位在汽缸盖上，并将凸轮执行器装配到凸轮轴上。
    2．安装凸轮轴和凸轮轴轴承盖。
    3．拆下专用工具EN-46108。

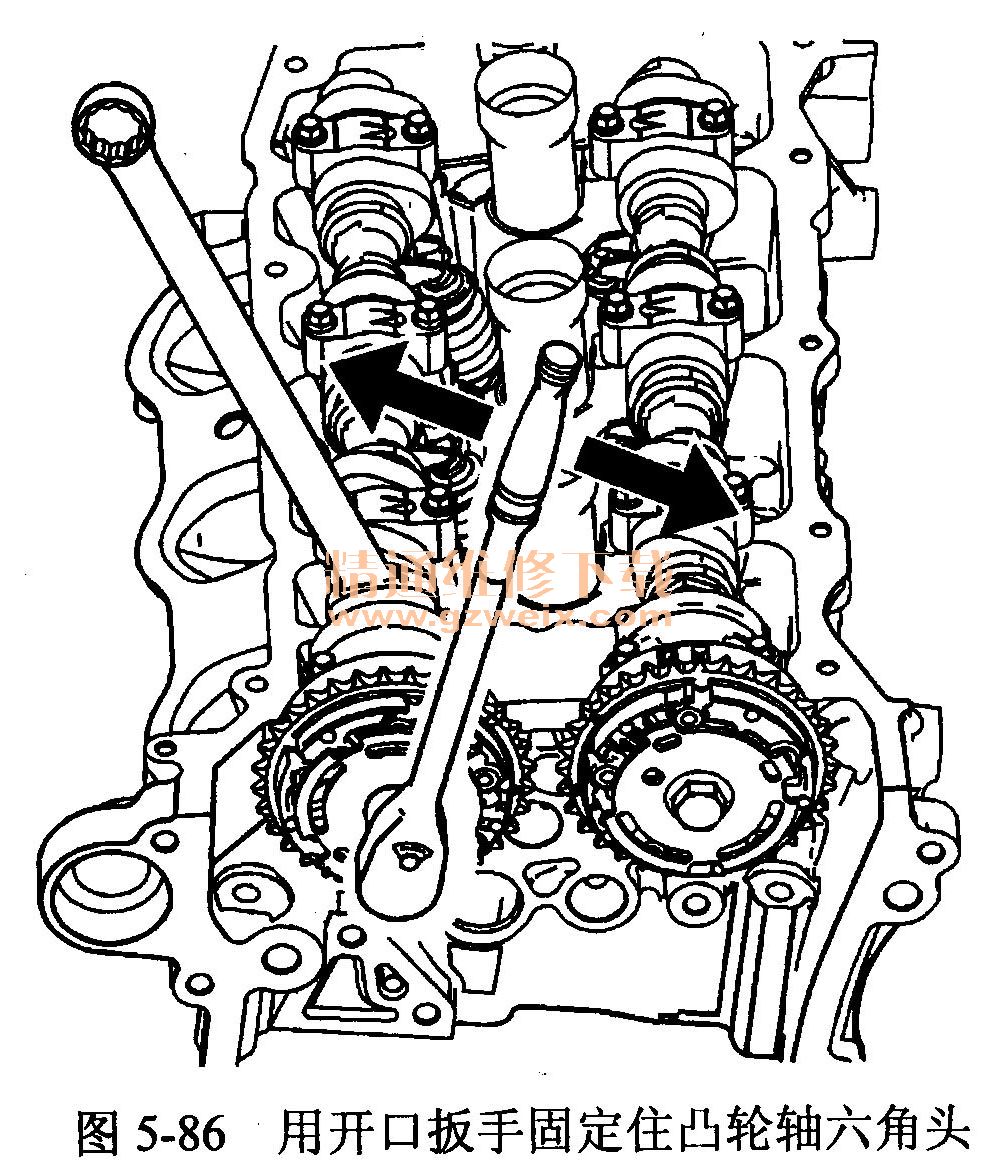

    注意：用开口扳手固定住凸轮轴六角头，防止凸轮轴／发动机旋转，如图5-86所示。

    4．安装并紧固凸轮轴位置执行器。
    5．安装进气凸轮轴位置执行器电磁阀。
    6．安装凸轮轴传感器。
    7．安装曲轴平衡器。
    8．安装凸轮轴盖。
    9．连同下进气歧管一起安装上进气歧管。
