适用2004～2007年雪铁龙毕加索（1. 6L TU5JP）车型
    （一）拆卸方法
    (1)举升并固定车辆，使前轮悬空。
    (2)按顺序拆卸下列部件：右前轮、右前轮挡泥板、辅助传动带、曲轴带轮、正时齿轮室盖。
    (3)拆下气缸盖罩、两个隔套和导流板。

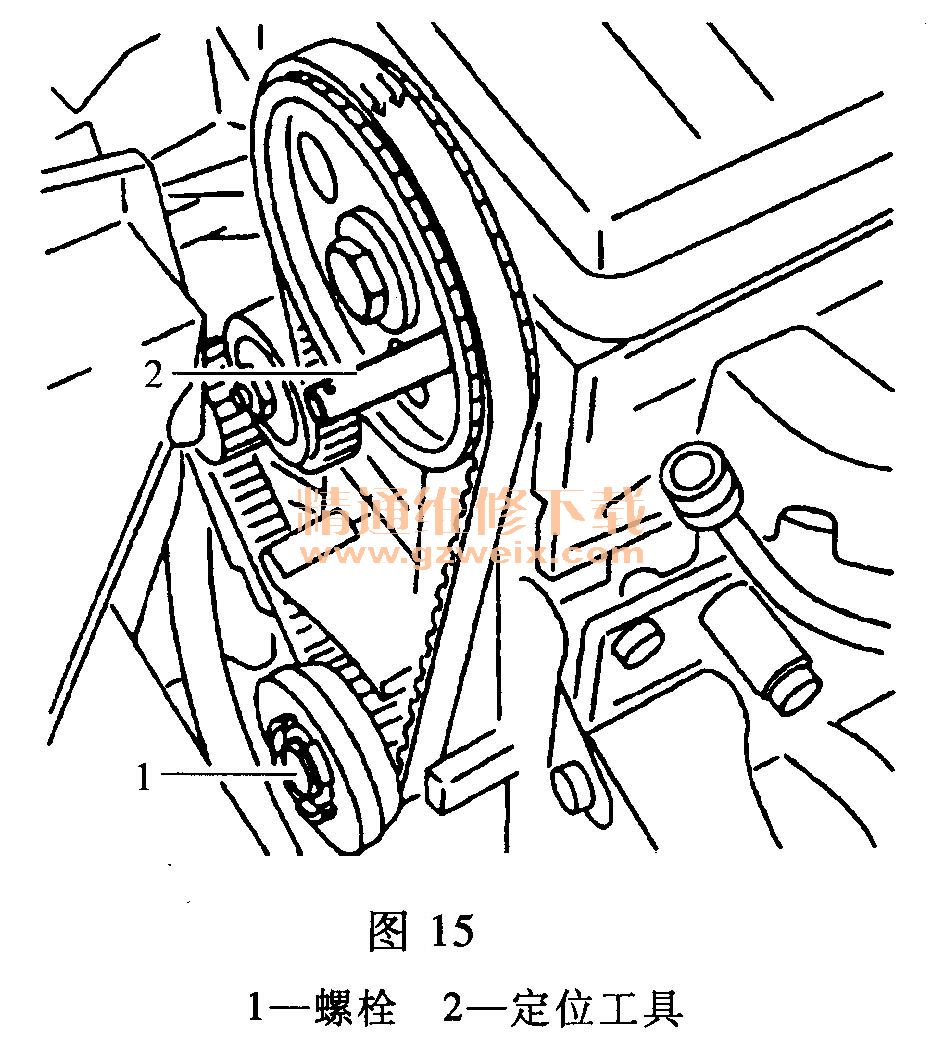

    (4)拆去火花塞，使曲轴转动轻便；通过转动曲轴正时齿轮固定螺栓1转动发动机；用凸轮轴齿轮定位工具2使凸轮轴正时齿轮定位，如图15所示。

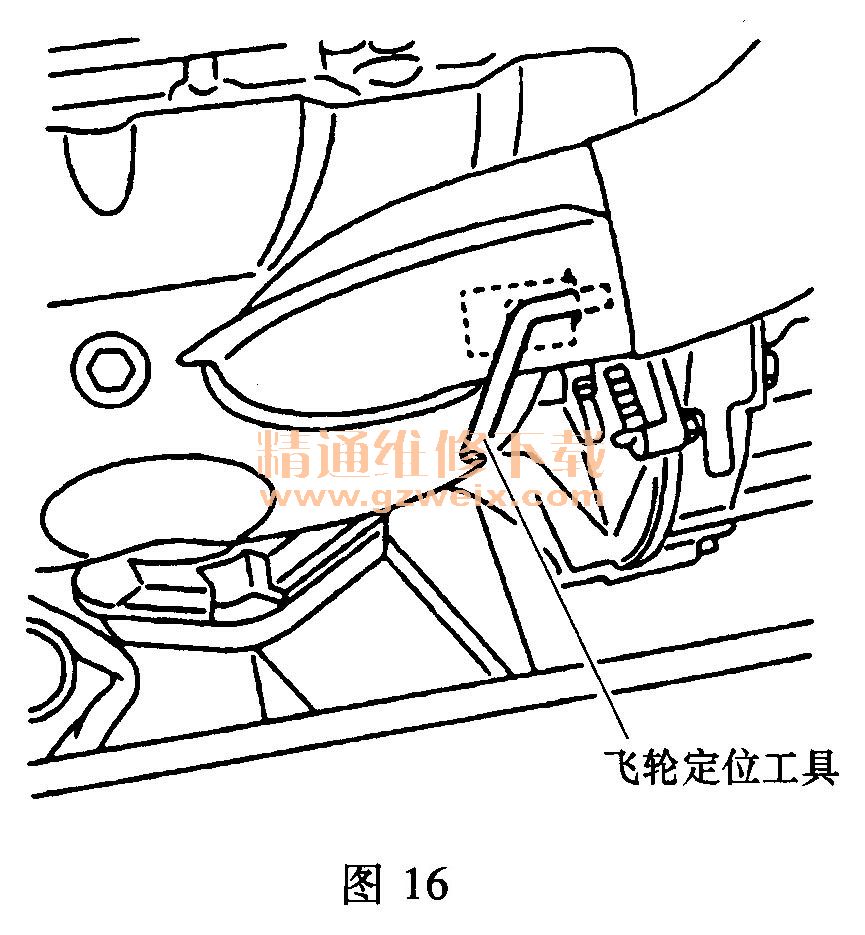

    (5)用飞轮定位工具使飞轮定位。如图16所示。

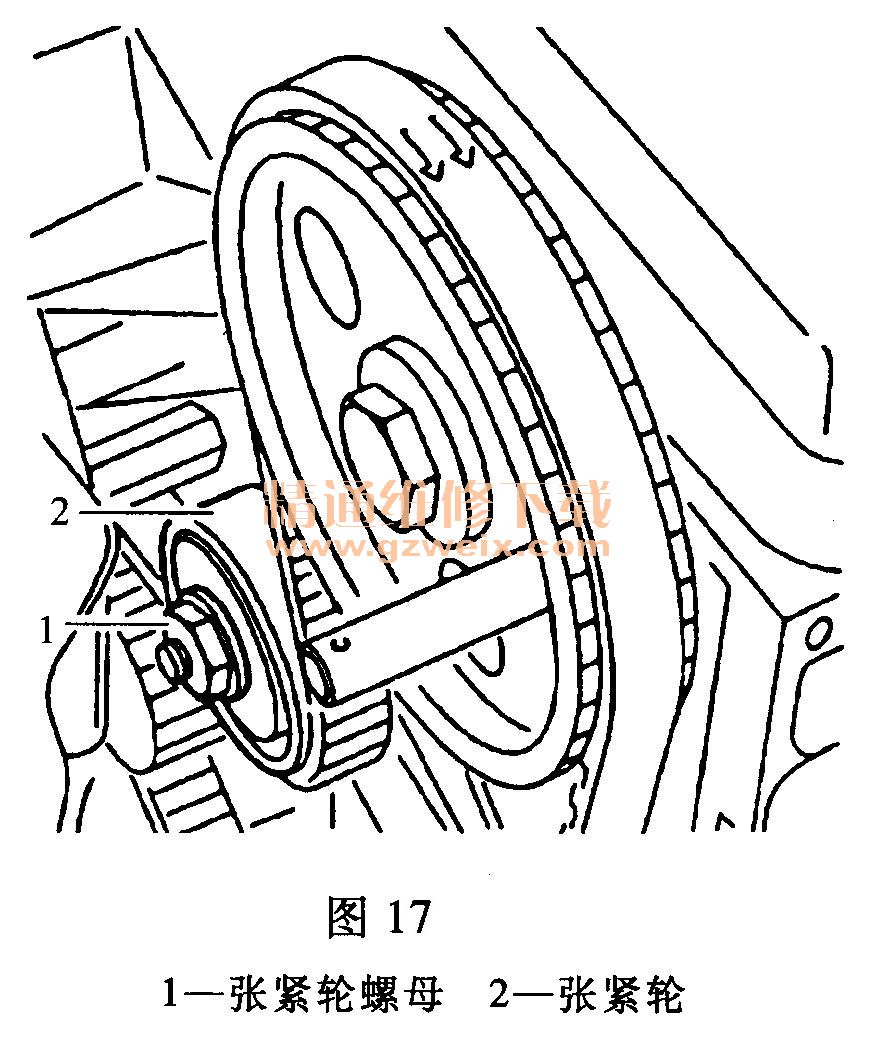

    (6）拧松张紧轮螺母1，松开张紧轮2，松开正时带，如图17所示。

    (7)取下正时带。
    (8)检查张紧轮转动是否灵活，不得有发卡现象。

    （二）安装方法

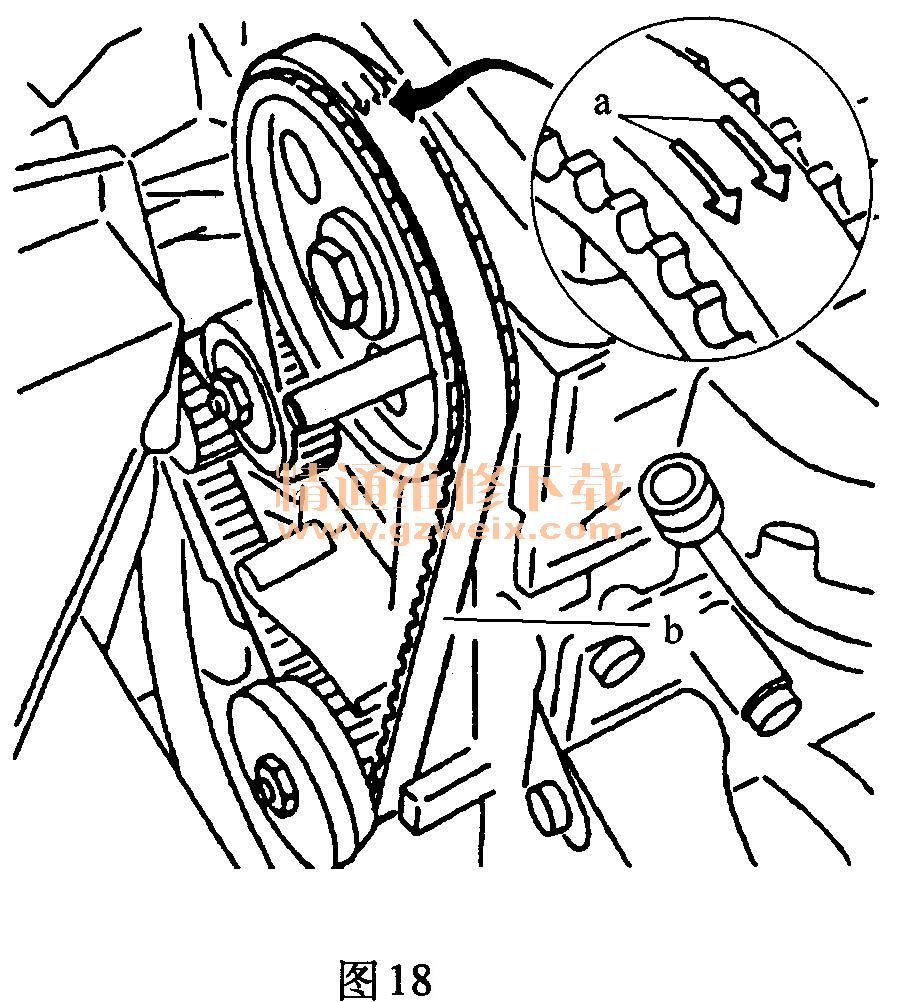

    注意：保证正时带的安装方向，箭头a（图18）表示曲轴旋转方向。

    (1)装上正时带，使b段绷紧，按下列安装顺序进行：1)曲轴正时齿轮；2）水泵带轮；3)张紧轮。

    (2)安装摇臂压板工具1，使螺栓3对准每个摇臂；拧紧螺栓3，使每个摇臂下压，凸轮轴自由转动，但气门不得碰活塞，如图19所示。

    (3)将张紧轮与正时带接触，拧紧螺母2。拆下飞轮定位工具和凸轮轴齿轮定位工具。
    注意：旧的正时带无需预张紧，跳过此工序，直接从以下工序开始操作。

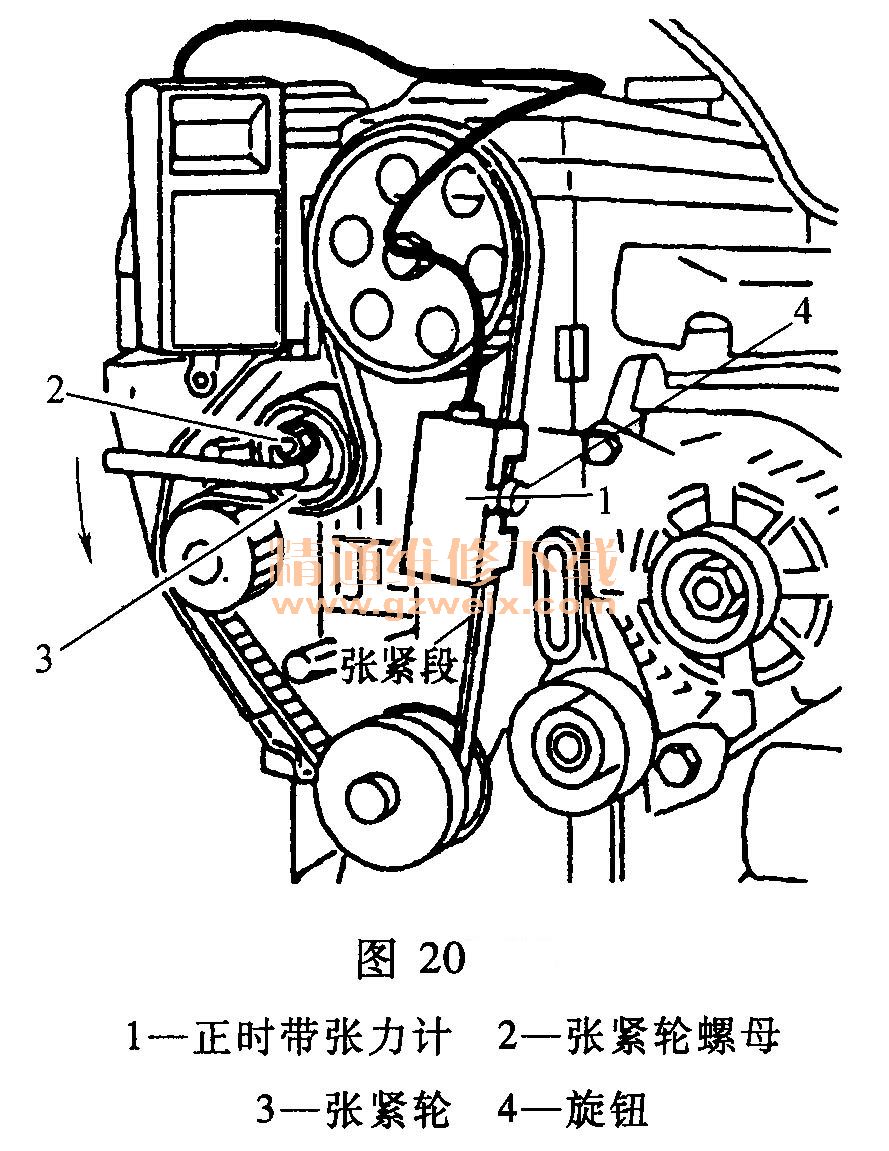

    (4)把正时带张力计1装在正时带的张紧段，拧紧旋钮4直至发出“咔嗒、咔嗒”的声音，如图20所示。

    (5)拧松张紧轮螺母2;将正时带重锤工具插入张紧轮3的方孔中，逆时针方向转动直至正时带张力计显示出44个单位。
    (6)拧紧张紧轮螺母；拆下正时带张力计。
    (7)顺时针转动曲轴4圈以上，然后停在设定位置。
    (8)重新装上飞轮定位工具和凸轮轴正时齿轮定位工具，检查正时位置是否正确。
    (9)拆下飞轮定位工具和凸轮轴正时齿轮定位工具。
    (10)将正时带张力计安在正时带的b段，拧紧旋钮d直至发出“咔嗒、咔嗒”的声音，此时正时带张力计应显示29-33个单位。
    (11)拧紧张紧轮螺母至22N·m。若正时带张力超过上述公差范围，则重新调整。
    (12)拆除正时带张力计和摇臂压板，按正确方向旋转曲轴两圈，用定位工具检查飞轮和凸轮轴是否在正确位置。
    (13)装上火花塞、导流板、两个隔套和气缸盖罩。
    (14)安装正时齿轮室盖、辅助传动带轮、辅助传动带、右前轮挡泥板和右前轮。
    (15)将车辆放至地面，起动发动机进行检查。
