适用2005～2009年奔驰B170（1. 7L 266. 940）车型

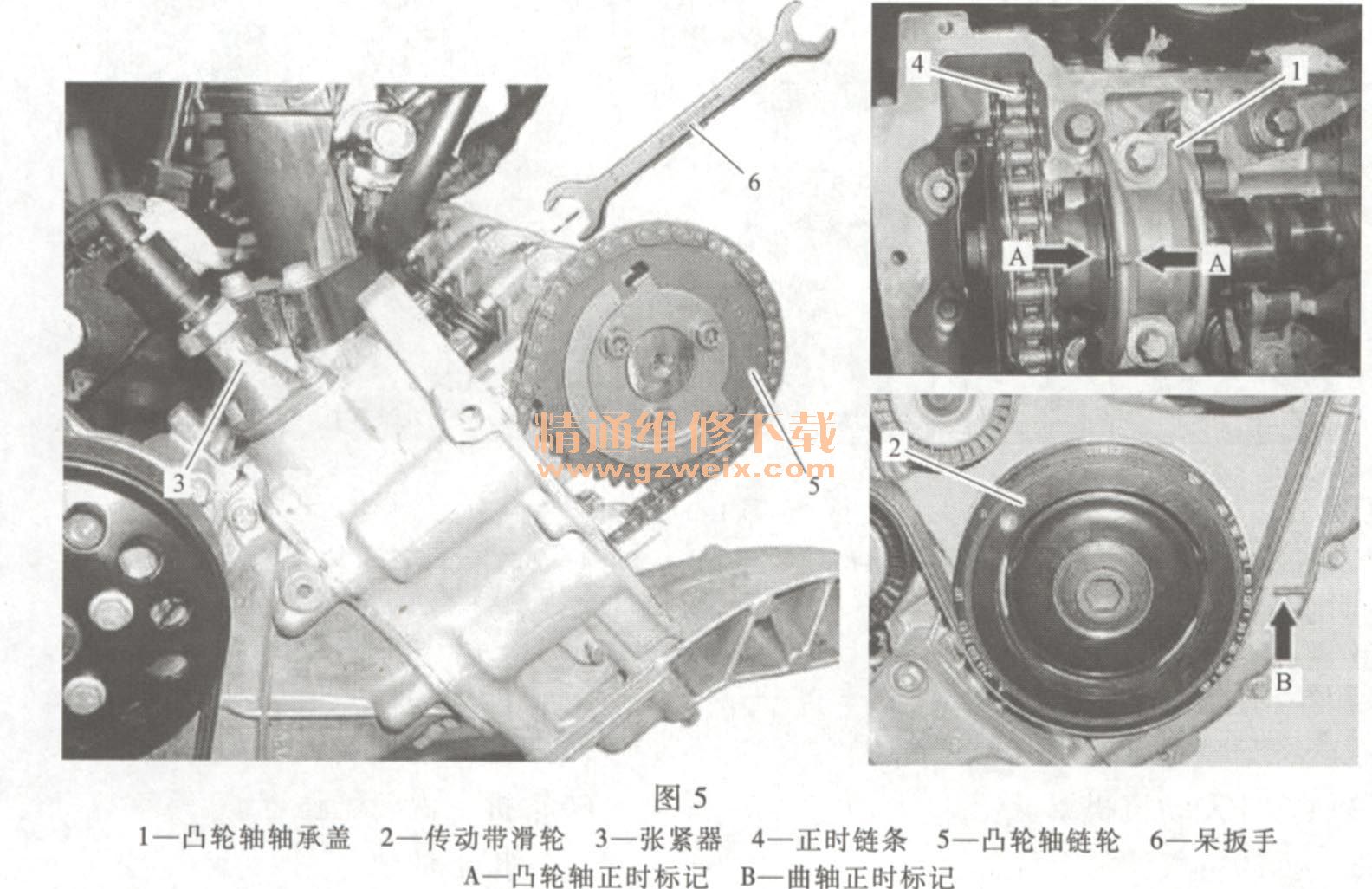

（一） 正时示意图（图5）

（二）拆卸方法
    (1)如图5，在传动带滑轮2处转动发动机，将1号气缸的活塞定位到点火上止点。传动带滑轮上的上止点标记必须与正时齿轮室盖罩的定位缘（箭头B）对齐。同时，1号气缸的凸轮指向上方。
    (2)拆下链条张紧器3。
    (3)从凸轮轴链轮5上分开发动机正时链4，并保持其张紧状态。
    (4)用呆扳手6将凸轮轴旋转到基本位置（点火上止点）。凸轮轴和凸轮轴轴承盖1的标记（箭头A）的中央必须互相正对。

    （三）安装方法
    (1)将发动机正时链4装配在凸轮轴链轮5上。
    (2)安装链条张紧器3。
    (3)沿发动机运转方向转动发动机两次。
(4)检查凸轮轴的基本位置是否正确。
