（一）拆卸方法
    （1）关闭点火开关，断开蓄电池负极电缆。

    （2）使用图103所示的发动机支撑工具支撑住发动机。

    1）首先拧紧发动机支撑架1上的两个固定螺母，将支撑架固定在车身上。
    2）用吊杆2勾住发动机的两个吊耳，再用工具3勾住吊杆2，然后用力旋转，将其固定在发动机支撑架1上。

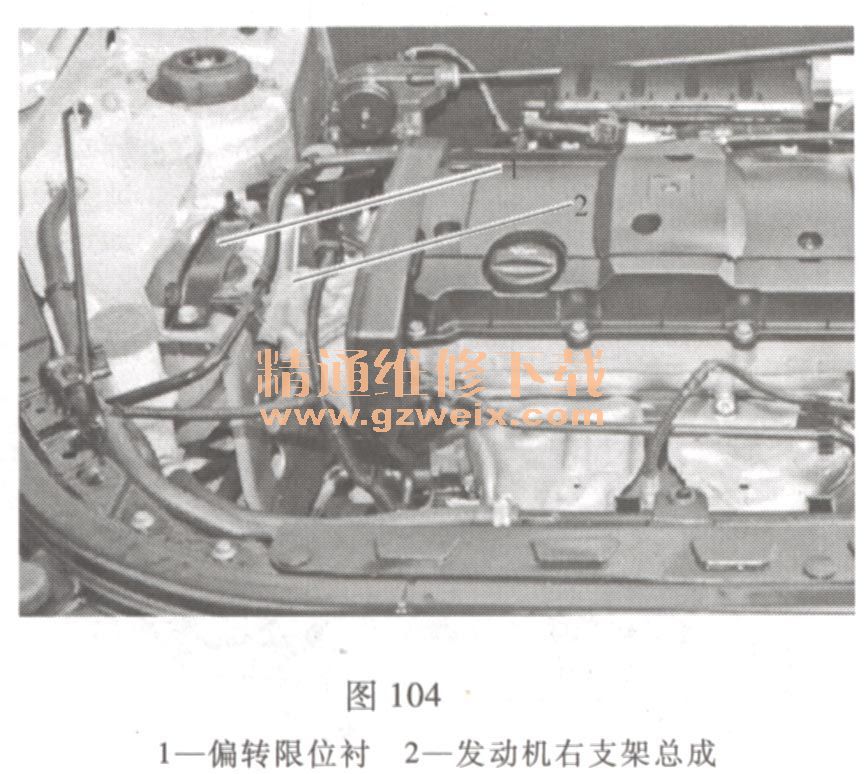

    （3）拆卸发动机偏转限位衬1、发动机偏转限位衬隔套以及固定螺母，如图104所示。

    （4）拆卸发动机右支架总成2。

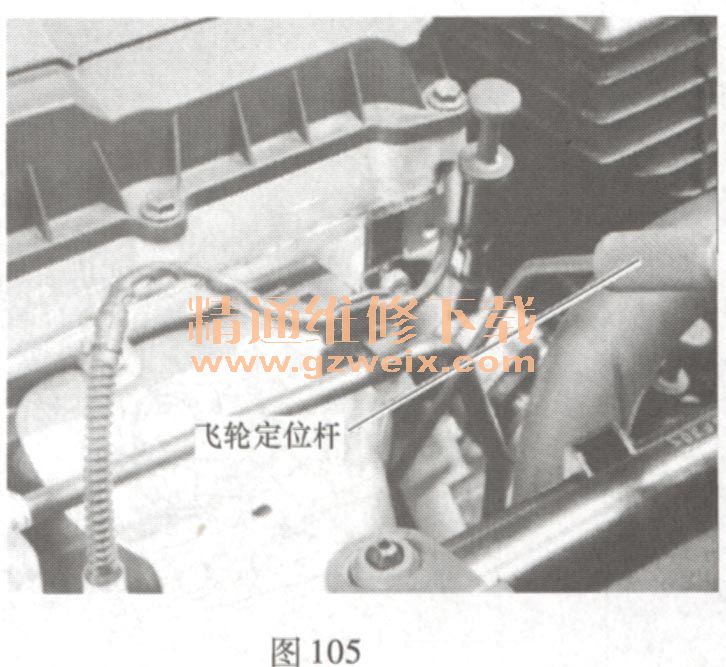

    （5）用飞轮定位杆定位发动机飞轮，如图105所示。

    （6）拆卸辅助传动带。
    （7）拆卸正时齿轮室上盖板的5个螺栓，如图106所示。

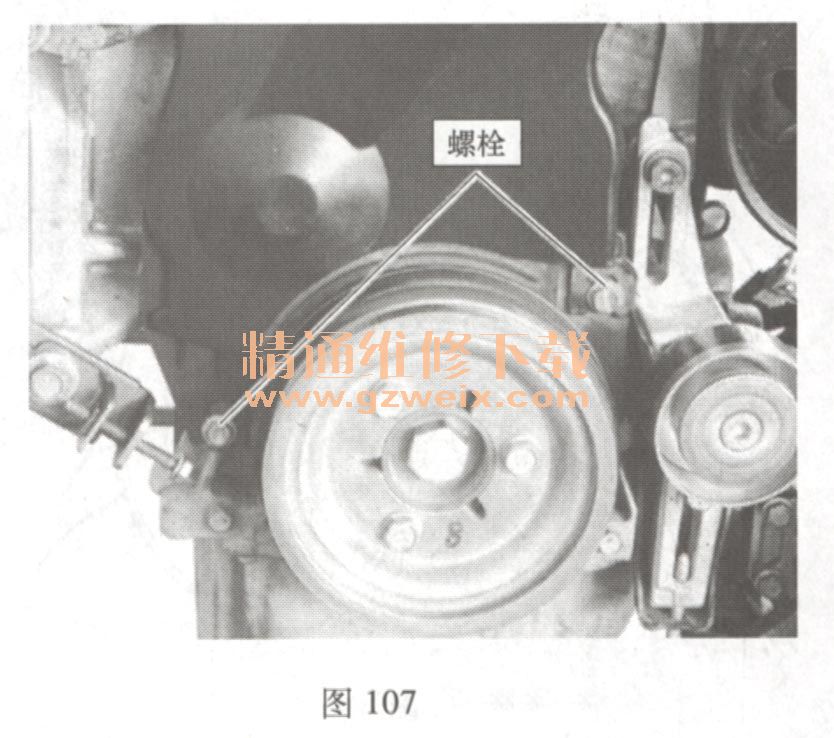

    （8）拆卸正时齿轮室上盖板的2个螺栓，取下正时齿轮室上盖板，如图107所示。

    （9）如图108所示，安装进气凸轮轴定位销2和排气凸轮轴定位销3。

    注意：进气凸轮轴定位销2和排气凸轮轴定位销3应该能够很容易地插入定位。
    （10）拧松张紧轮固定螺母1。
    （11）在a处用内六角扳手逆时针转动张紧轮以便将张紧轮固定销4安装到位。
    （12）逆时针方向转动张紧轮使指示器c定位在b处，便可将正时带置于最松弛状态。

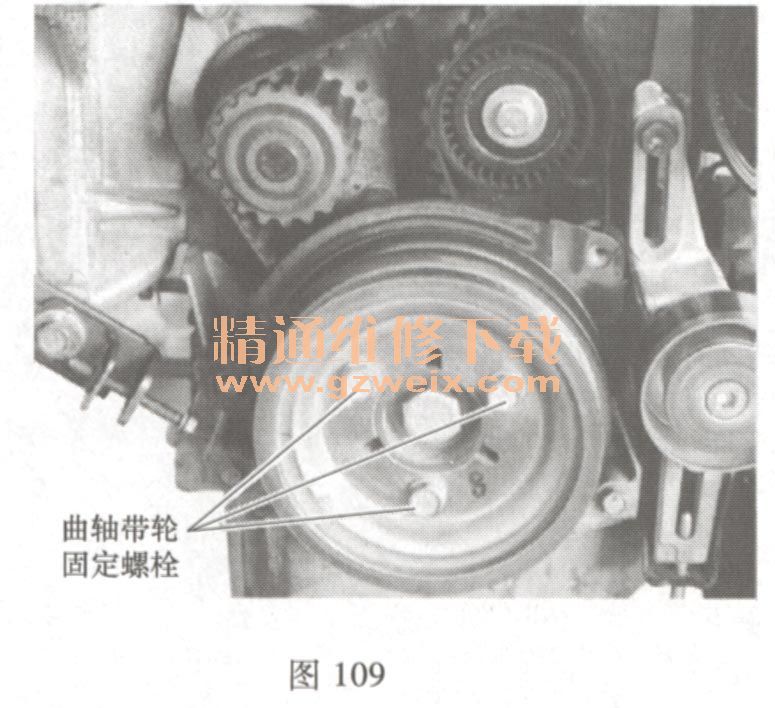

    （13）拆卸曲轴带轮的3个固定螺栓，取下曲轴带轮，如图109所示。

    （14）拆卸正时齿轮室下盖板固定螺栓，取下正时齿轮室下盖板，再取下正时带，如图110所示。
