(14)拆下固定正时链条导杆螺栓。

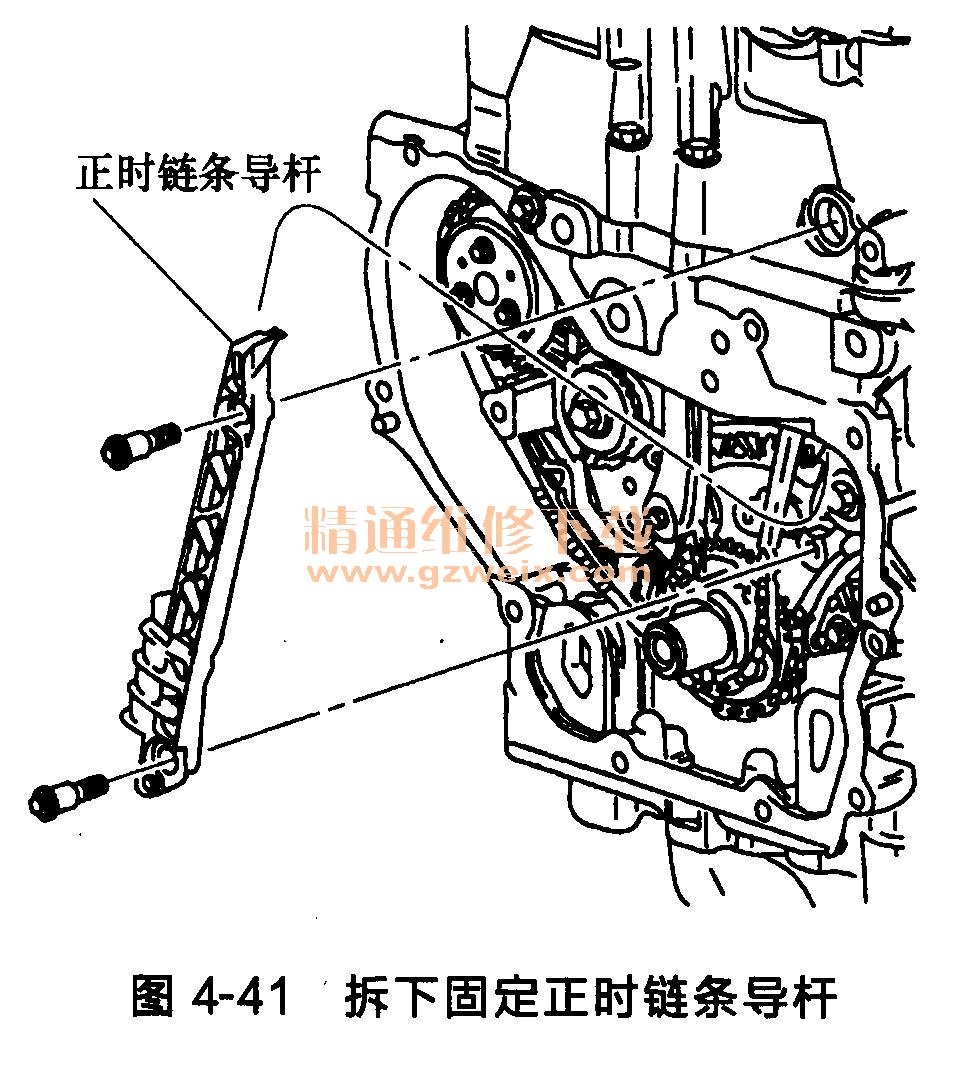

    (15)拆下固定正时链条导杆，如图4-41所示。

    (16)定位进气凸轮轴的六角头部位并用扳手保持。
    (17)通过汽缸盖的顶部拆下进气凸轮轴执行器螺栓、进气凸轮轴执行器和正时链条，如图4-42所示。

    注意：3号排气门要拧紧。
拆卸之前要注意凸轮轴的位置和方向。部件拆卸之前要标记汽缸盖以及相关的锁紧槽口。

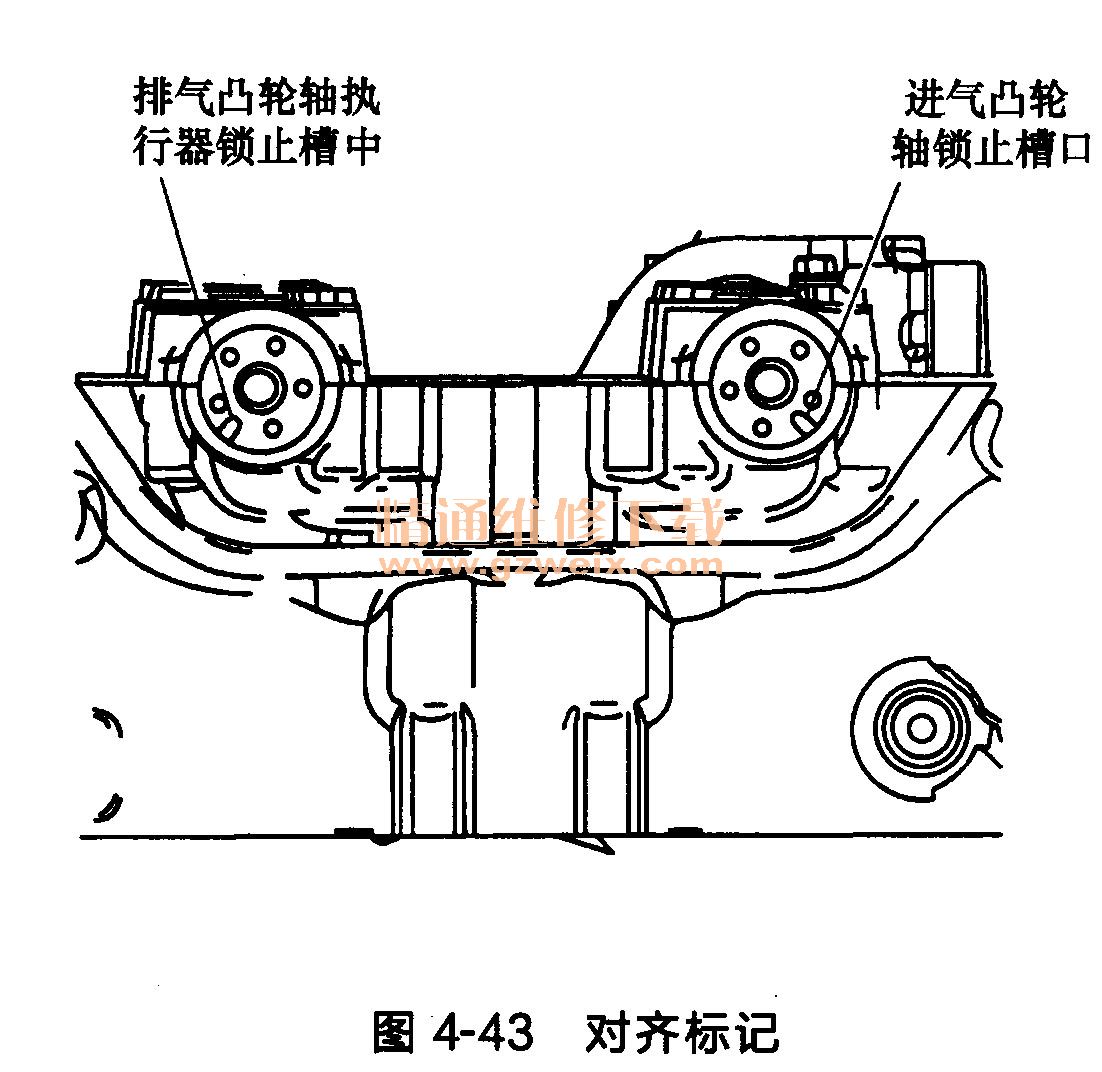

(18)标记排气凸轮轴执行器锁止槽口中的汽缸盖，且进气凸轮轴锁止槽口与汽缸盖对齐，如图4-43所示。

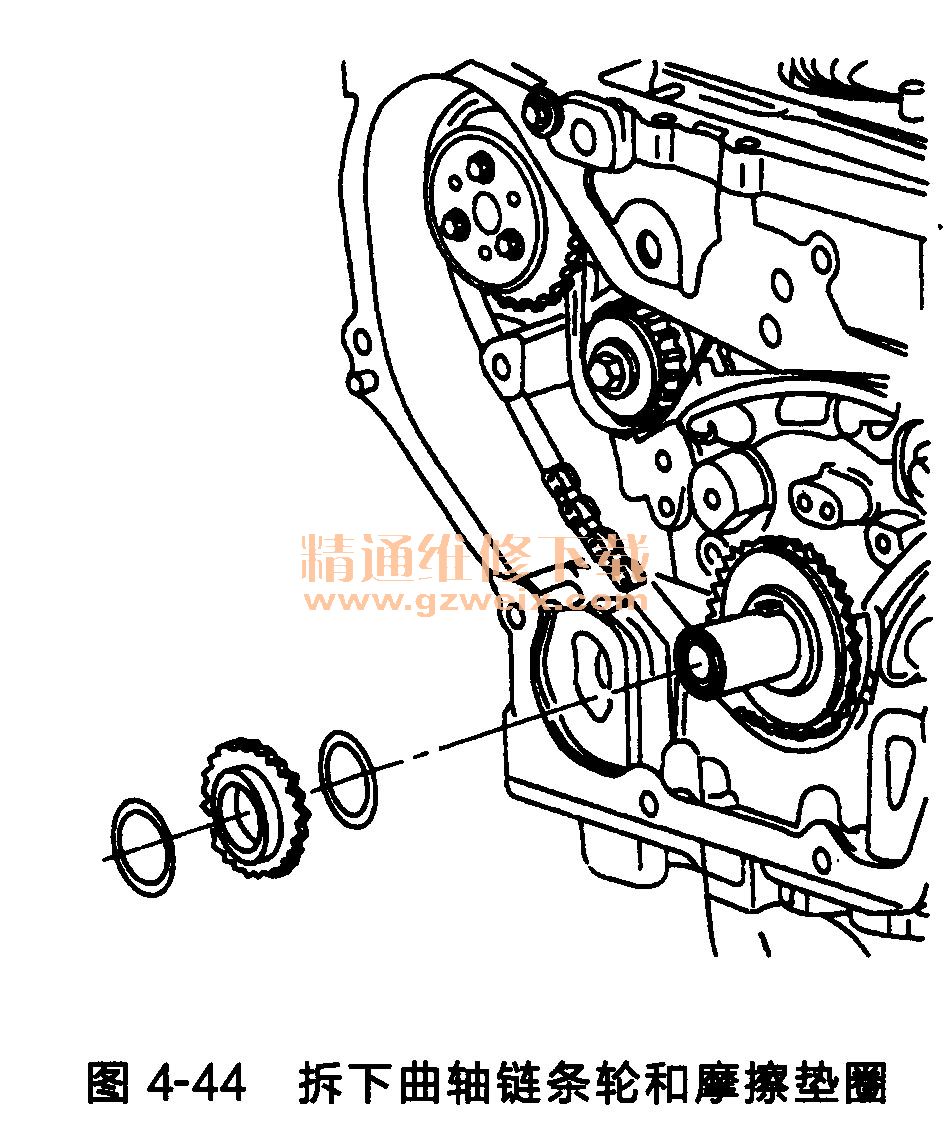

(19)若装配，拆下曲轴链条轮和摩擦垫圈，如图4-44所示。

(20)拆下正时链条机油喷嘴螺栓。

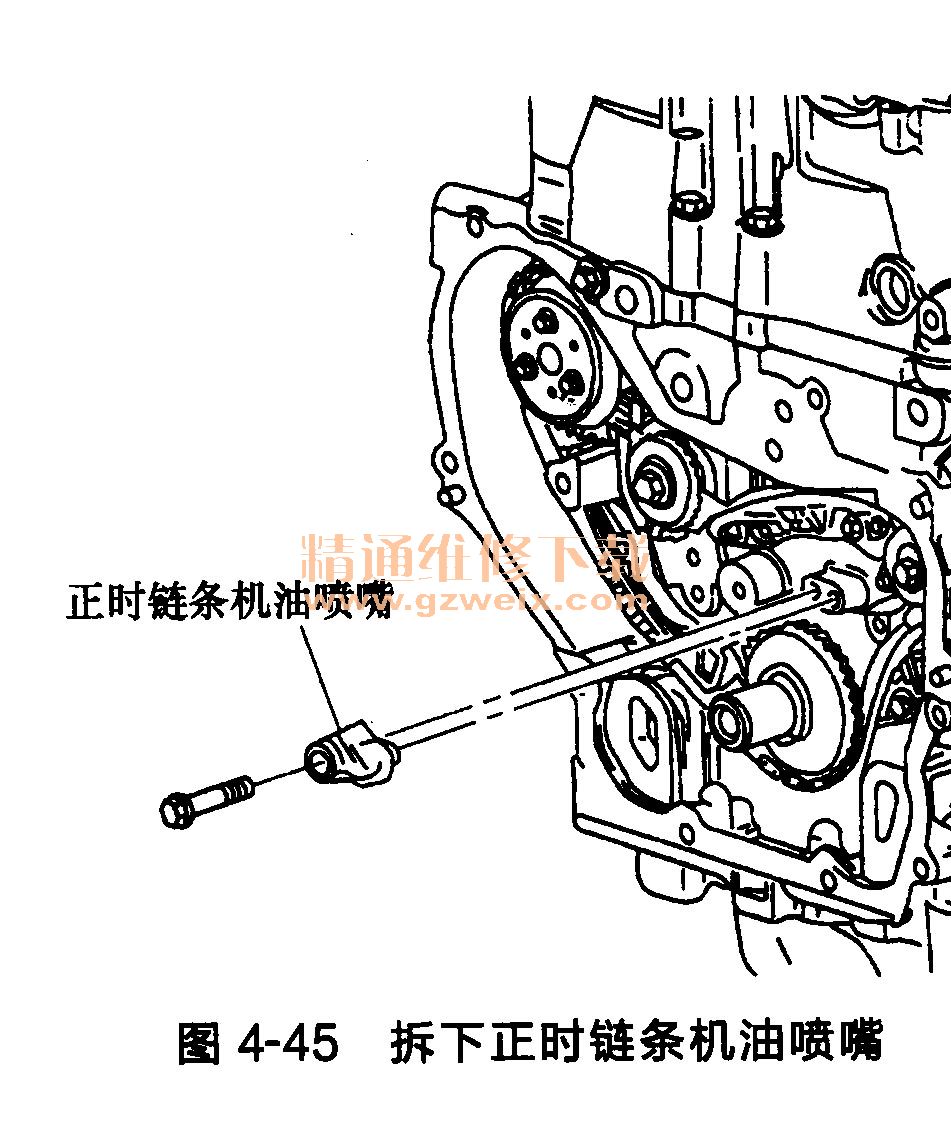

(21)拆下正时链条机油喷嘴，如图4-45所示。
