汽车自动变速器电子控制系统的检修
来源:本站整理  作者:佚名  2017-08-03 08:53:39

    一、空挡起动开关与制动灯开关的检修
    1.空档起动开关的检修

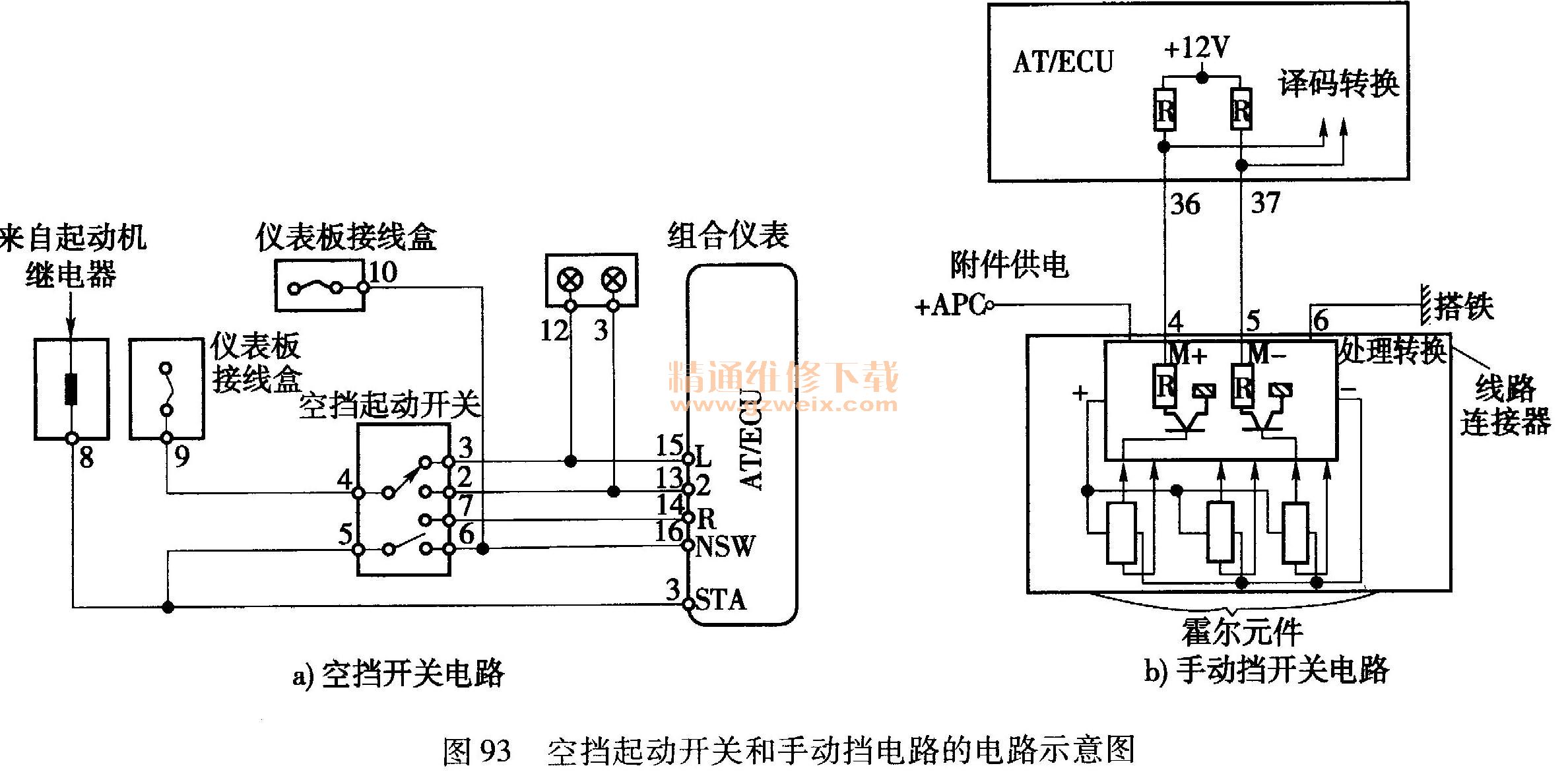

    空挡起动开关的电路如图93a)所示。其基本检查如下:

(1)点火开关处于“OFF”位置。
(2)举升车辆到适宜检测位置。
   (3)将变速器换挡杆置于以下各挡位时,测量ECU的NSW、2(S)、L与车身搭铁之间的电压,其检测值应符合表8所示的技术要求。手自一体自动变速器的手动开关电路如图93b)所示,测量ECU的36(M+)、37(M-)端子与车身搭铁之间的电压,使用万用表的检测方法是检测36端子(M+)与搭铁、37端子(M-)之间的信号。

(4)如果检测结果不符合标准要求,需要拆卸下空挡起动开关做进一步的检查。
(5)点火开关处于“OFF”位置,拆卸下空挡起动开关。

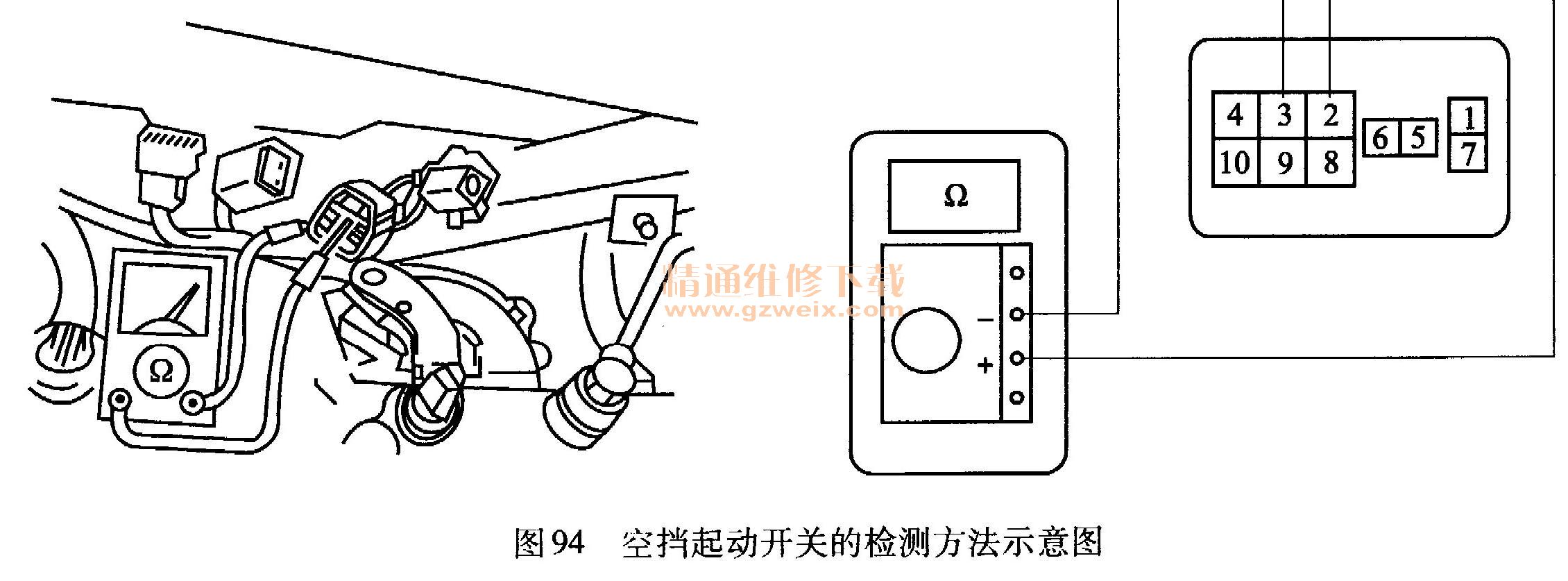

(6)将变速器换挡杆置于各挡位,同时使用万用表检测空挡起动开关各个端子的导通情况,如图94所示。

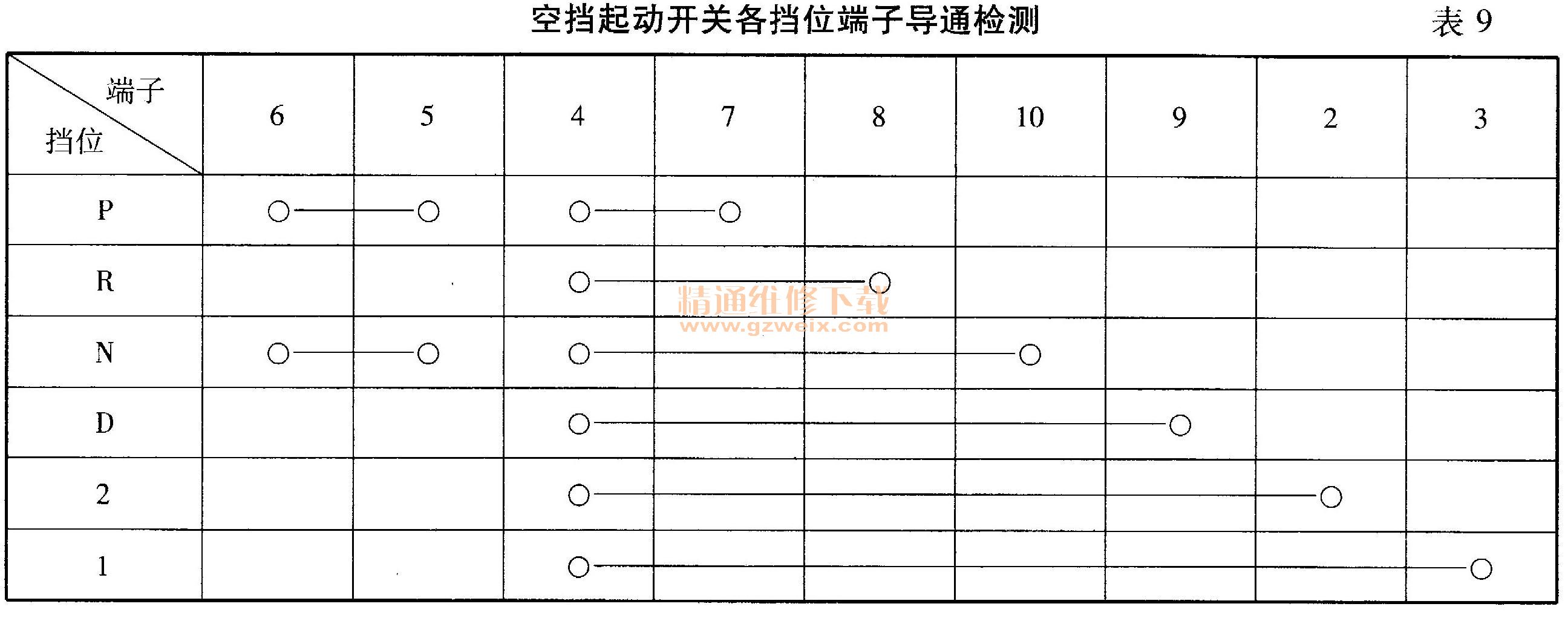

    (7)将使用万用表检测的结果与维修手册标准值进行比较,如果不符合技术要求,必须调整空挡起动开关,并检查线路工作情况,如表9所示。

    (8)空挡起动开关的调整。松开空挡起动开关的固定螺栓,将变速器换挡杆置于N挡位置。

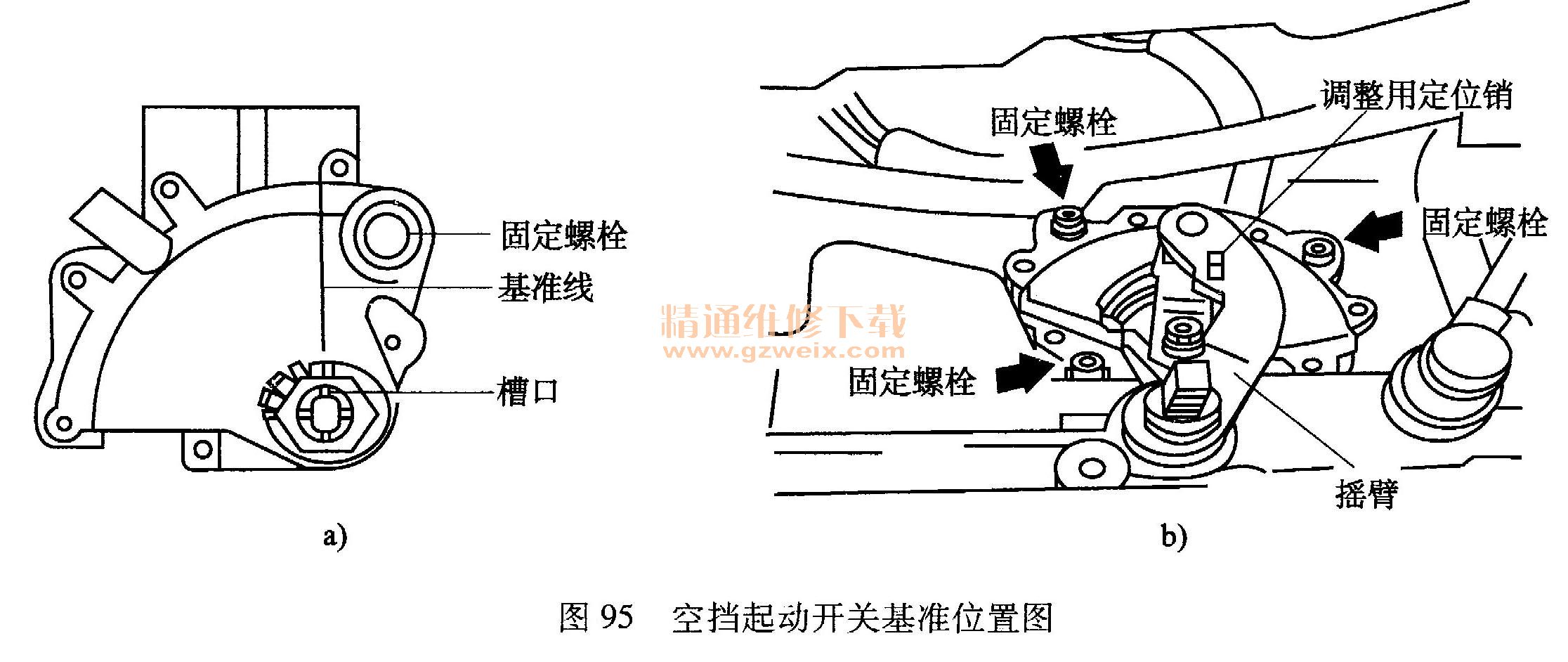

    (9)将槽口调到空挡基准位置,再拧紧开空挡起动开关的固定螺栓即可,如图95所示。

    2.停车制动灯开关的检修
    (1)检查停车制动灯的动作,踩下和松开制动踏板,查看停车制动灯是否能够正常点亮和熄灭。
    (2)用万用表检测端子(TT、E1)电压。
    (3)将点火开关打开至“ON”位置,但不要起动发动机。
    (4)将加速踏板踩到底,直到万用表的电压为8V,踩住加速踏板不动。

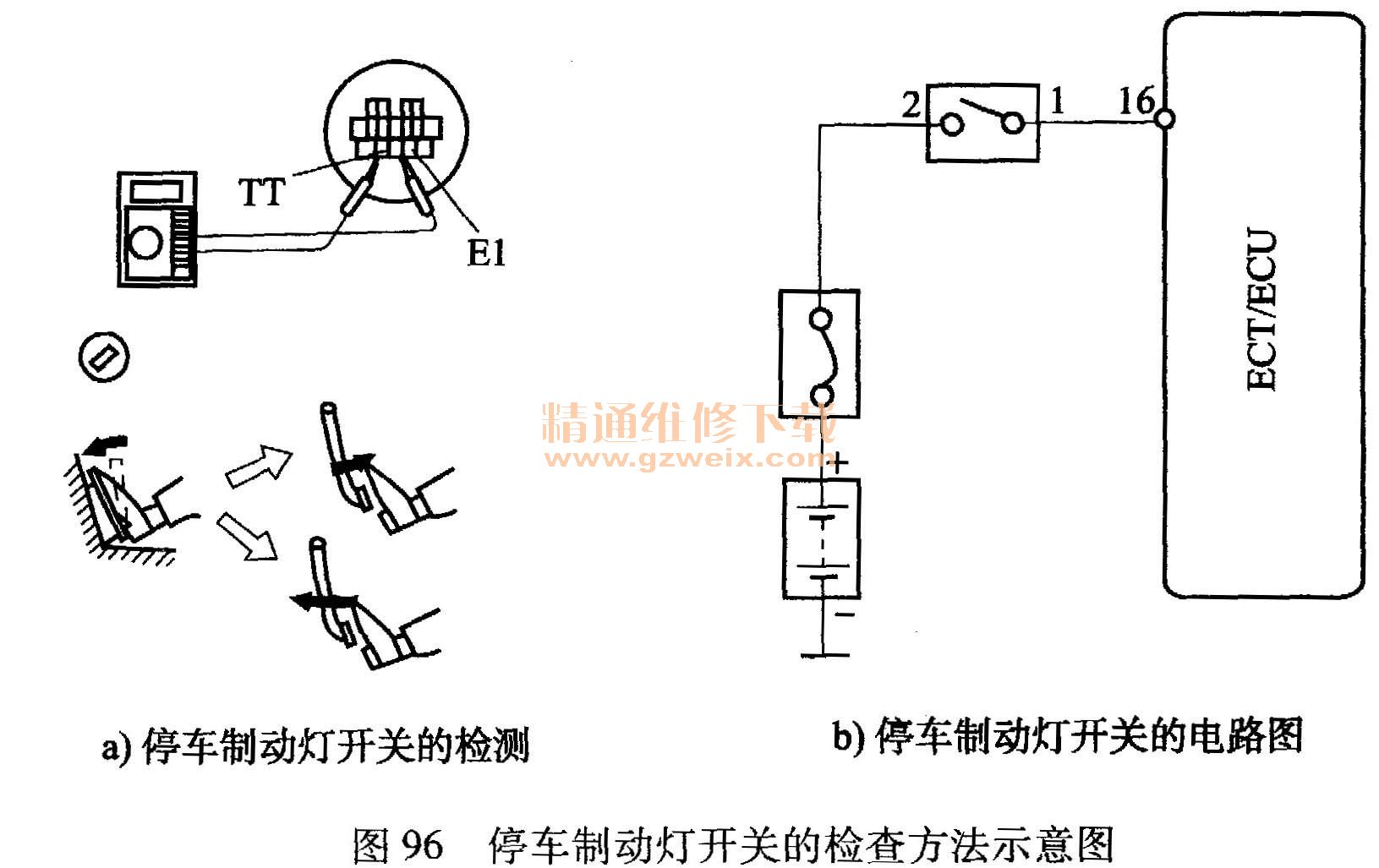

(5)踩下和松开制动踏板,检查电压值。踩下时的电压为8V,松开时电压为0V,如图96所示。
