七、排气系统

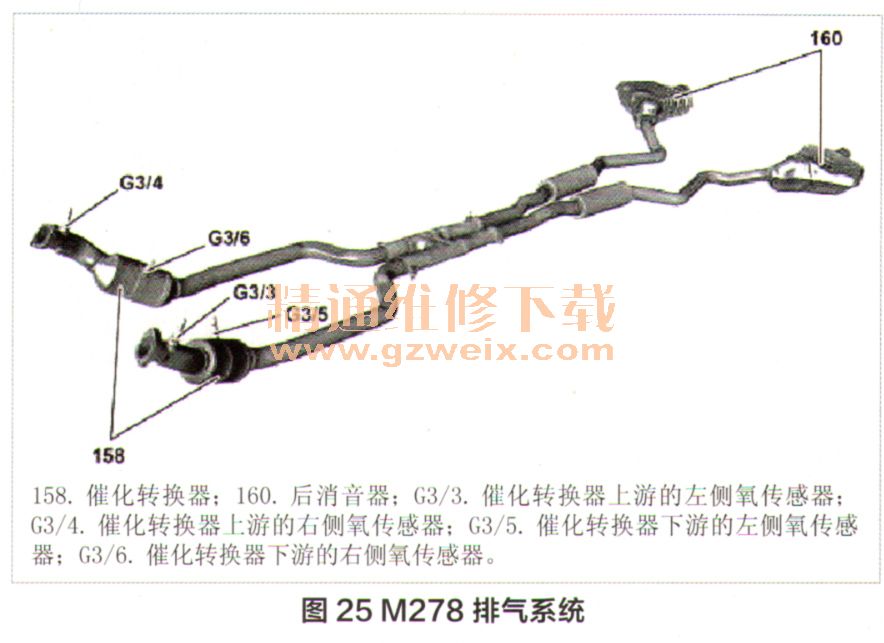

排气系统由靠近发动机安装的催化转换器、催化转换器上游和下游的氧传感器和消音器组成。对于M276DES，还包括NOx存储催化转换器、NOx存储催化转换器上游的温度传感器和下游的NOx传感器。废气处理系统的任务是减少废气中CO、HC、NOx的排放，同时，将混合物的空燃比严格控制在λ=1的限制范围内，实现催化转换器中更高的废气转换率，M278排气系统如图25所示。

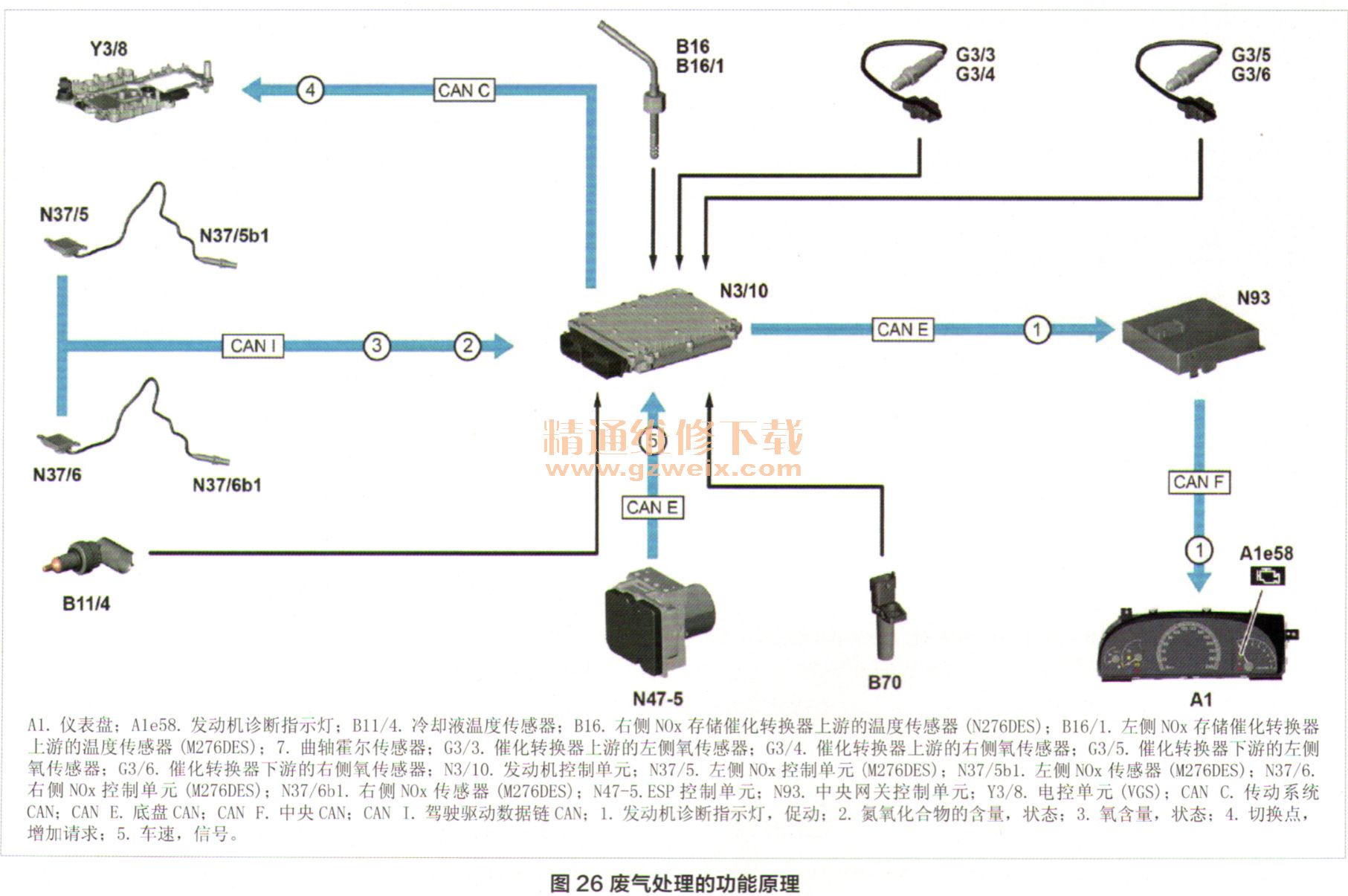

剩余氧含量是混合物成分的一项重要指标，氧合量较低意味着空气不足，混合物“较浓”；氧合量较高则意味着空气过剩，混合物“较稀”。如果氧传感器检测到混合物过浓，则ME会缩短喷油时间，直至浓度降低；如果混合物过稀，则该过程会反向进行，废气处理的功能原理如图26所示。
