解析东风雪铁龙C5各电控系统电路图----ESP电控系统上篇
来源:汽车维修与保养  作者:佚名  2015-12-13 09:16:10

    一、ESP电控系统的作用和组成
    1.ESP电控系统的含义和作用

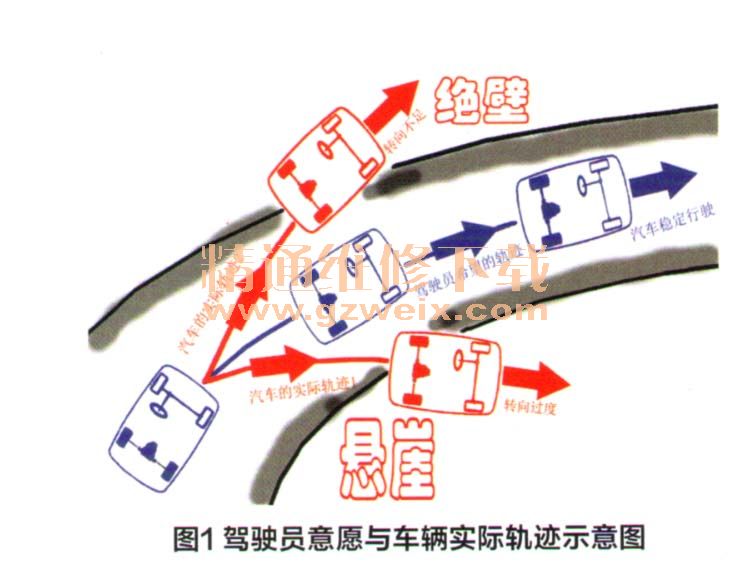

    ESP(Electronic Stability Program,电子稳定程序)电控系统的主要作用是在汽车行驶过程中,保持车辆的稳定。如图1所示,一辆行驶在盘山公路上的车辆,公路左侧是山石耸立的绝壁,公路右边是万丈悬崖,驾驶员希望驾驶车辆沿公路中心线行驶;而有时由于车辆的惯性或道路湿滑等各种原因,车辆的实际行驶轨迹与驾驶员的意愿不一致,出现转向不足或转向过度等使车辆不稳定的现象。ESP电控系统在汽车行驶过程中,用转向角度传感器检测驾驶员的意愿(驾驶员的意愿主要反映在方向盘上,因车辆无论出现转向不足或转向过度使车辆出现不稳定时,驾驶员一定会通过操作方向盘对车辆的行驶轨迹进行纠正,力图使车辆稳定行驶),用偏航率传感器来检测车辆实际运行轨迹,当驾驶员的意愿与车辆的运行轨迹不一致时,ESP电控单元就发出对车辆进行调整的指令,调整的目的是使车辆稳定行驶,这就是ESP电控系统的主要作用。

    ESP电控系统具有防止制动时车轮抱死、防止驱动轮打滑、控制发动机的牵引力、电子制动力分配(根据车轮的载荷分配制动力)等多项安全性能,它是ABS(防抱死刹车系统)的升级版,是控制汽车安全行驶的又一个里程碑。因此,ESP电控系统能在车辆出现不稳定行驶时,主动对车辆进行调整,使车辆脱离危险环境,保持稳定安全行驶。

    2.ESP电控系统的组成

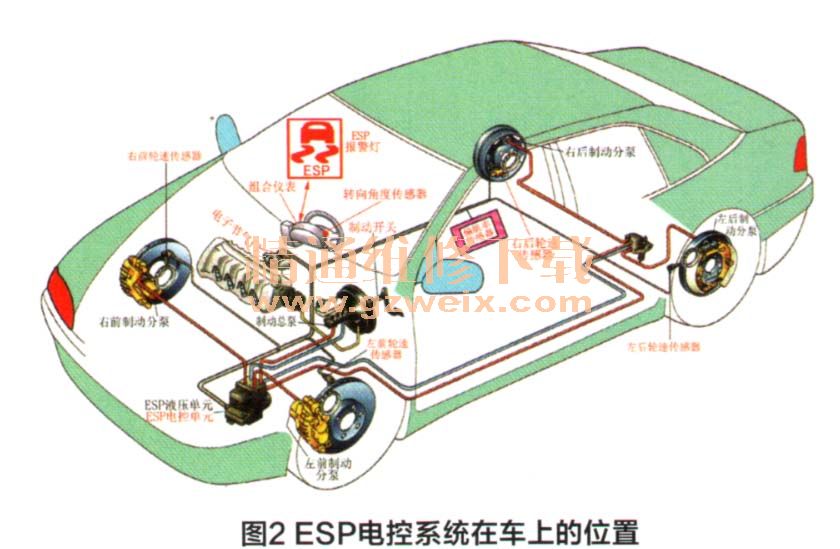

    ESP电控系统在汽车上的位置如图2所示,它主要由ESP总成(包括ESP电控单元和ESP液压单元)、转向角度传感器、偏航率传感器、四个轮速传感器、发动机ECU、电子节气门、制动液面传感器、制动开关、组合仪表等组成。

    二、ESP电控系统主要元件的作用与原理
    1.ESP总成

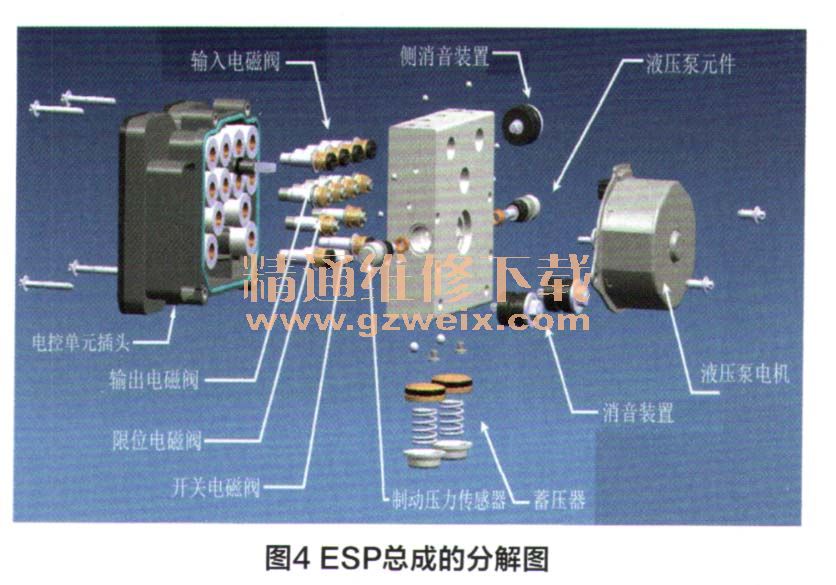

    ESP总成的外形和分解图如图3和图4所示。ESP总成的主要作用是,根据传感器的信号,控制4个车轮制动分泵制动力的大小,并与其他电控单元配合,实现对车辆稳定性的控制。ESP总成主要由液压单元和电控系统两部分组成,液压单元主要包括液压泵、两个蓄压器(一个蓄压器为左前和右后制动分泵蓄压,一个蓄压器为右前和左后制动分泵蓄压)、液压泵电机、制动压力传感器等。ESP液压单元内的液压控制原理如图5所示,ESP液压单元可根据ESP电控单元的指令,对每一个车轮增加制动压力、保持制动压力和减小制动压力的控制,使车辆在缩短制动距离的同时,可操控转向,避免侧滑、甩尾等。




[1] [2] [3]  下一页
