长城腾翼C30汽车全车电路（1）
来源：本站整理  作者：佚名  2012-12-11 18:23:34

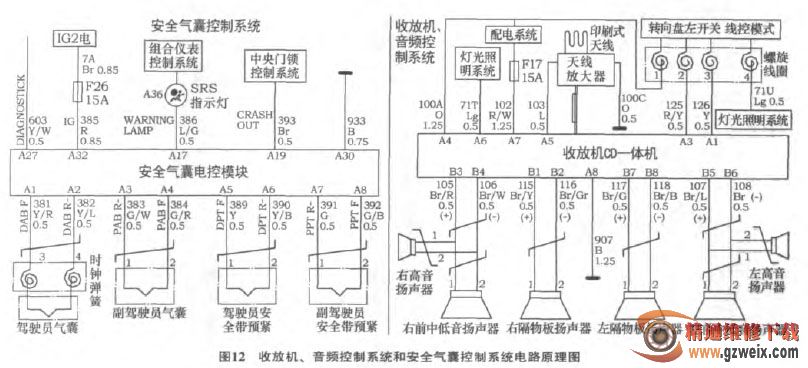

3.6 收放机、 音频控制系统和安全气囊控制系统收放机、 音频控制系统和安全气囊控制系统电路原理图如图12所示。

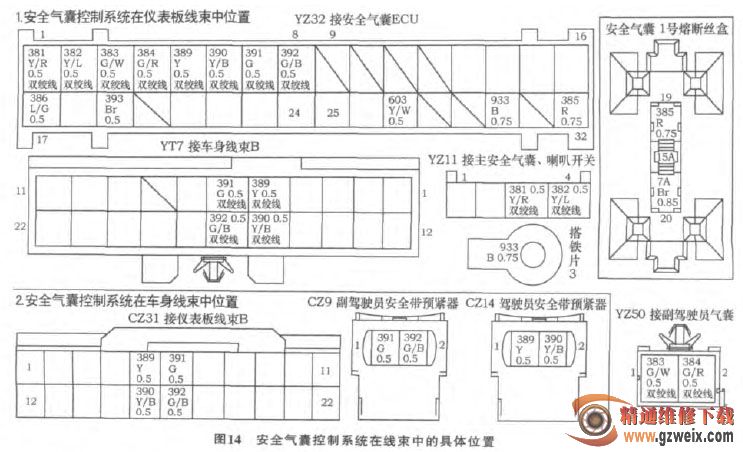

收放机、 音频控制系统在线束中的具体位置如图13所示。 安全气囊控制系统在线束中的具体位置如图14所示。
