长城腾翼C30汽车全车电路（1）
来源：本站整理  作者：佚名  2012-12-11 18:23:34


3.4 IG电电路原理图

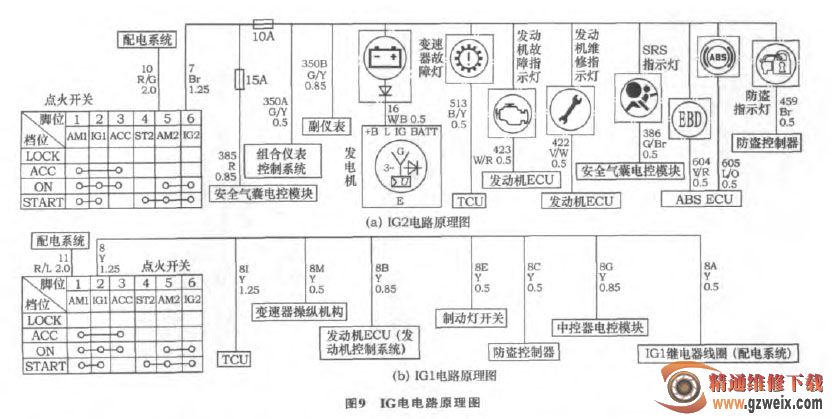

IG电电路原理图如图9所示。

3.5 灯光照明系统

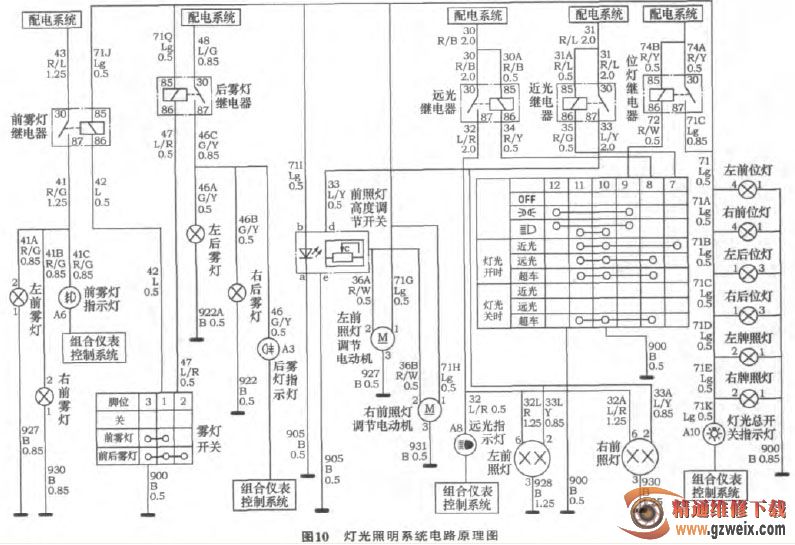

灯光照明系统电路原理图如图10所示。

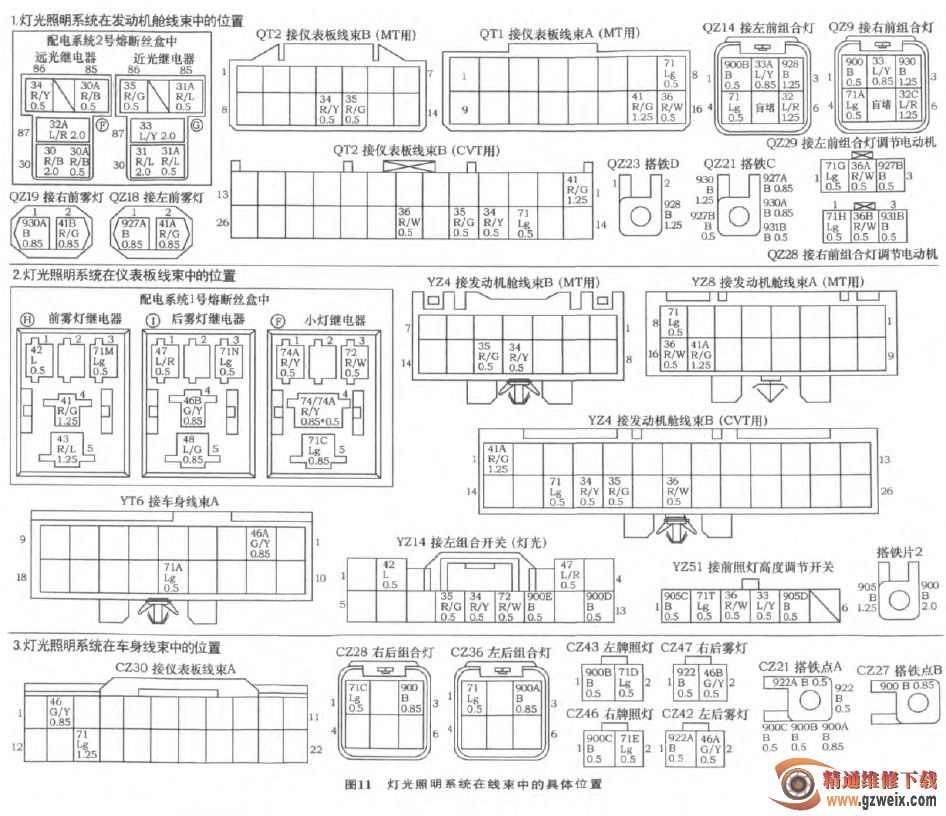

灯光照明系统在线束中的具体位置如图11所示。



上一页  [1] [2] [3] [4] [5] [6] [7]  下一页
