长城腾翼C30汽车全车电路（1）
来源：本站整理  作者：佚名  2012-12-11 18:23:34

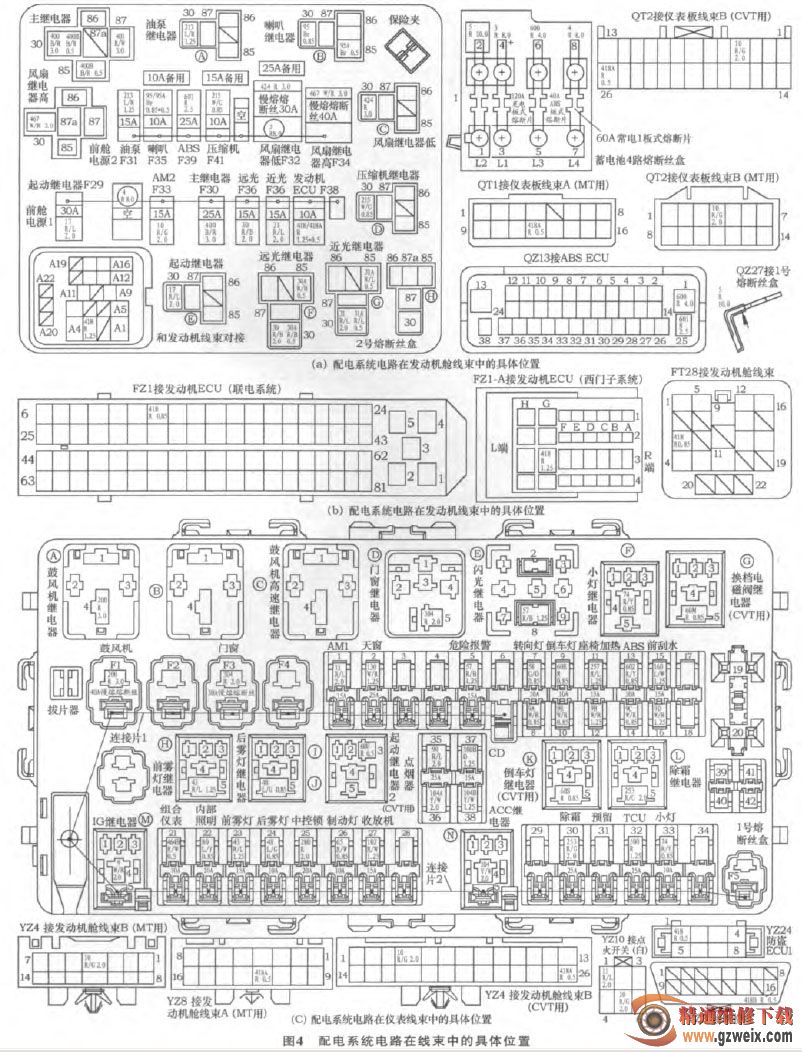

配电系统电路在线束中的具体位置如图4所示。



3.2 发动机控制系统

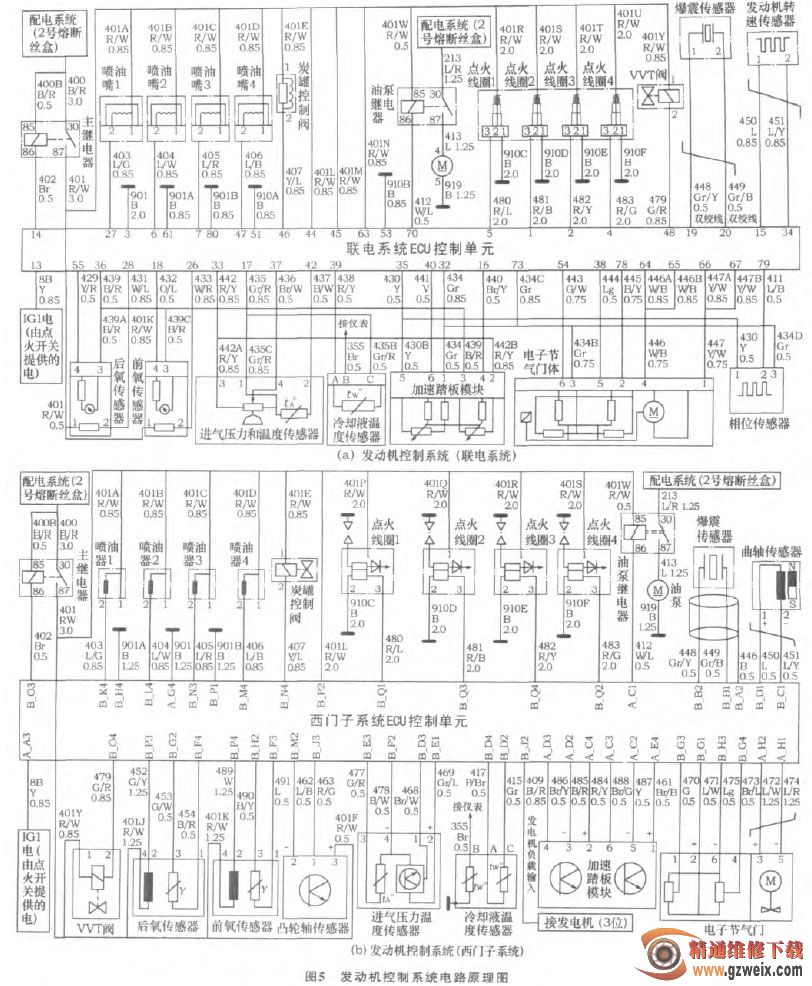

发动机控制系统电路原理图如图5所示。

上一页  [1] [2] [3] [4] [5] [6] [7]  下一页
