②由小信号处理电路专用引脚直接对被检测电路进行检测，检测电路和电压翻转电路位于集成电路内部，检测到故障时，由小信号处理电路内部直接执行保护。小信号处理电路执行保护主要有以下途径和方式。

（1）关断行振荡或切断行激励信号

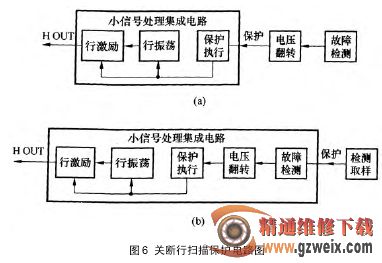

故障检测电路检测到故障时，电压翻转电路翻转，产生保护控制电压，小信号处理集成电路内部保护电路启动，使行振荡电路停止振荡或切断行激励信号，达到保护的目的。其电路结构如图6所示：图6(a)的故障检测电路和电压翻转电路在小信号处理集成电路的外部，如 TA7698 就是采用这种保护方式；图 6(b)的故障检测和电压翻转电路在小信号处理集成电路的内部，如常见的 ABL 保护电路。这种保护方式，保护时开关电源输出正常，只是行输出电路未工作。

（2）关闭光栅亮度

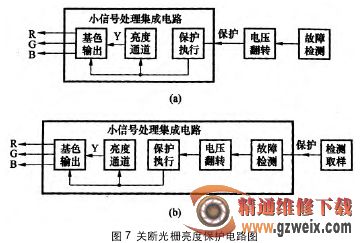

故障检测电路检测到故障时，小信号处理集成电路内部保护电路启动，将亮度通道关闭或迫使基色输出电路截止，达到保护的目的。其电路结构如图7所示。图 7(a)所示的故障检测电路和电压翻转电路在小信号处理集成电路的外部。图 7(b)所示的故障检测和电压翻转电路在小信号处理集成电路的内部。这种保护方式，保护时开关电源输出正常，行输出电路工作，只是三个视放电路均处于截止状态，出现“黑屏幕”现象。

3. 由电源振荡驱动电路执行保护

开关电源振荡和驱动电路、厚膜电路内部具有保护功能的，大多在集成电路内部设有保护执行电路，检测到过流、过压故障时，内部保护执行电路启动，将电源振荡电路停振或切断开关电源脉冲信号，迫使开关电源停止工作，达到保护的目的。

4. 由稳压电路执行保护

这种保护执行电路由稳压电路执行，保护电路翻转后产生的保护控制电压，与稳压电路相连接，迫使稳压电路截止，切断稳压电路的输出电压，使相关的功能电路停止工作，达到保护的目的。该电路主要有两种。

（1）由低压电源稳压电路执行保护

保护电路翻转后产生的保护控制电压，与低压电源稳压电路相连接，迫使稳压电路截止，切断稳压电路的输出电压，使相关的功能电路停止工作，达到保护的目的。电路结构如图 8 所示。V1、R1 和 ZDl组成低压电源稳压电路，V2 为保护翻转电路，正常时 V2 的基极为低电平 0 V，V2 截止，对稳压电路不产生影响；当故障检测电路送来高电平保护触发电压时，V2 导通，将 V1 的基极电压拉低，Vl 截止，无 Vcc 电压输出，负载电路停止工作。

这种电路执行保护时的特征是：被保护电路控制的稳压电源无电压输出，相应的功能电路停止工作。
