北汽绅宝X35电池异常耗电
来源:本站整理  作者:佚名  2018-10-07 13:52:00

一辆行驶里程约1200km的北汽绅宝X35手动档车。客户反映:该车辆放置5天后无法启动,搭电启动车辆,恢复正常。
原因分析:
根据上述异常现进行分析,可能是以下几种原因造成的:
Ÿ 电瓶容量不足;
Ÿ 发电量不足;
Ÿ 控制单元漏电;
Ÿ 线路故障。
检修过程:
Ÿ 首先确认车辆状态,排除用电设备未关、车门未关等情况;

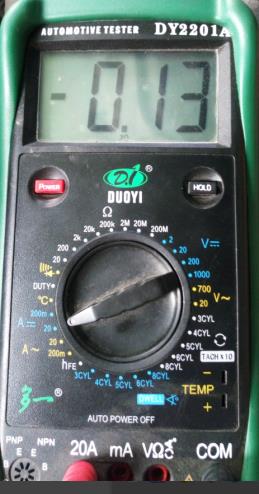

Ÿ 启动发动机,测得发动机发电电压为13.89V;使用电瓶检测仪检测,显示电瓶良好;连接万用表,在车辆进入防盗状态后15分钟测量车辆静态电流,为0.13A,异常,对比正常车辆为0.00-0.03A,如下图所示:

Ÿ 逐个断开蓄电池保险丝,确定静态电流过大的主要来源,当断开FM02保险丝,如下图所示,静态电流恢复正常;查看电路图,FM02为仪表保险盒电源;

Ÿ 逐个拔掉仪表保险盒保险,当拔掉FB28音响控制单元保险时,静态电流恢复正常,插上FB28保险丝,故障再现;
Ÿ 拆下音响控制单元,测得静态电流仍为0.18A,说明漏电位置不是音响控制单元,而是FB28保险到音响控制单元的线路,查看电路图,如下图所示:



Ÿ 从管脚定义可知,FB28保险通过T8c/7管脚给音响控制单元供电,在钥匙关掉的情况下,测量T8c/7管脚,为12V,T8c/5无电压输入,正常;
Ÿ 查看音响控制单元线路,发现有客户在外加装的倒车摄像头线路,并且摄像头电源取自T8c/7管脚的线路,如下图所示:

修理结果:拆掉摄像头连接线束,静态电流基本为0A,故障排除。
维修总结:客户自己在外面加装的用电器,因安装人员对车辆的线路不熟悉,容易破坏原车的功能,所以排除故障时,需首先去除外加装的部件。
