北汽绅宝X25左前门玻璃上升过程中抖动
来源:本站整理  作者:佚名  2018-10-12 09:45:12



一辆行驶里程约9000km的北汽绅宝X25手动档车。客户反映:该车左前玻璃上升中,上升到一半高度左右时,出现抖动和“噔噔噔”的声音;店内维修技师验证,故障现象存在。
原因分析:向客户询问得知,车辆未出过事故,也没有拆装过左前门玻璃;排除上述因素后,故障可能是以下几种原因造成的:
Ÿ 外水切与玻璃异常摩擦导致 抖动 ;
Ÿ 玻璃固定夹不良导致抖动 ;
Ÿ 玻璃导轨与玻璃上升路线不平行导致异常抖动 ;
Ÿ 玻璃升降器故障 。
检修过程:在玻璃固定夹上喷洒表板蜡,没有效果;
Ÿ 拆卸外水切后试车,玻璃上升中仍然抖动没有变化;

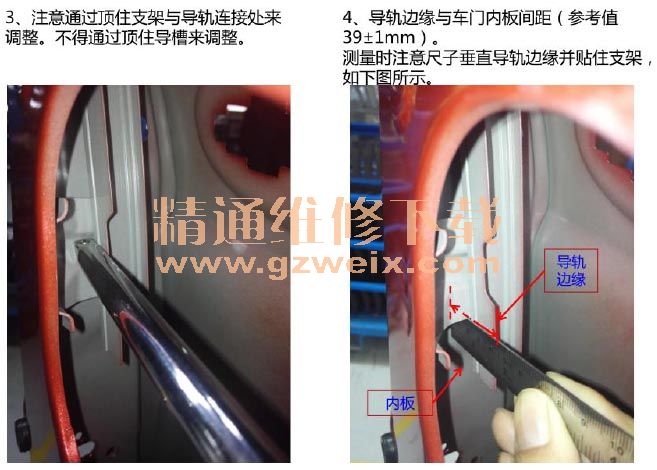

Ÿ 根据2016年5月下发的技术通讯“绅宝X25车型前门玻璃升降卡滞的维修方案”进行维修,如下图所示:

Ÿ 拆下门护板、防水膜(露出操作孔)、玻璃、密封条;利用延长杆和铁锤,将车门后导轨下端向后调整,加大导轨间距;按照技术通讯上的数据调整后测试,上升中的抖动略有改善,但问题仍未能解决;
Ÿ 通常,玻璃上升过程中有抖动,是因为玻璃与导轨之间不平行或者有变形;于是仔细检查各个部件;
Ÿ 在玻璃支架上,右侧的玻璃升降器固定夹中的橡胶垫有侧向滑脱的痕迹,如下图所示:

Ÿ 左边的固定夹中的橡胶垫没有移动的痕迹,这样玻璃实际是一个边高一边低的状态,在上升过程中受力方向不一样,引起上升到一半位置时出现抖动和异响;
Ÿ 松开左前门玻璃的固定螺栓,将橡胶垫推回原位,轻轻晃动玻璃,让玻璃自然放置;此时,按动玻璃上升开关,玻璃的抖动和异响消失,平顺升到顶端;

Ÿ 用手向下压住玻璃,紧固固定螺栓,反复试验,故障不在出现;将其它部件安装到位,试车故障排除。
维修总结:松开玻璃固定螺栓,恢复固定夹中的橡胶垫的安装位置,调整玻璃位置,紧固螺栓,故障排除。
