一辆行驶里程约5100km、配备按钮启动系统的北汽绅宝X55自动档。客户反映：该车遥控钥匙失灵，使用遥控器无法解锁车门；用机械钥匙打开车门后，按下启动按钮，仪表盘黑屏无显示，起动机不运转，发动机无法启动。使用拖车将车辆运到店里后，试车确认故障现象存在，如下图所示：

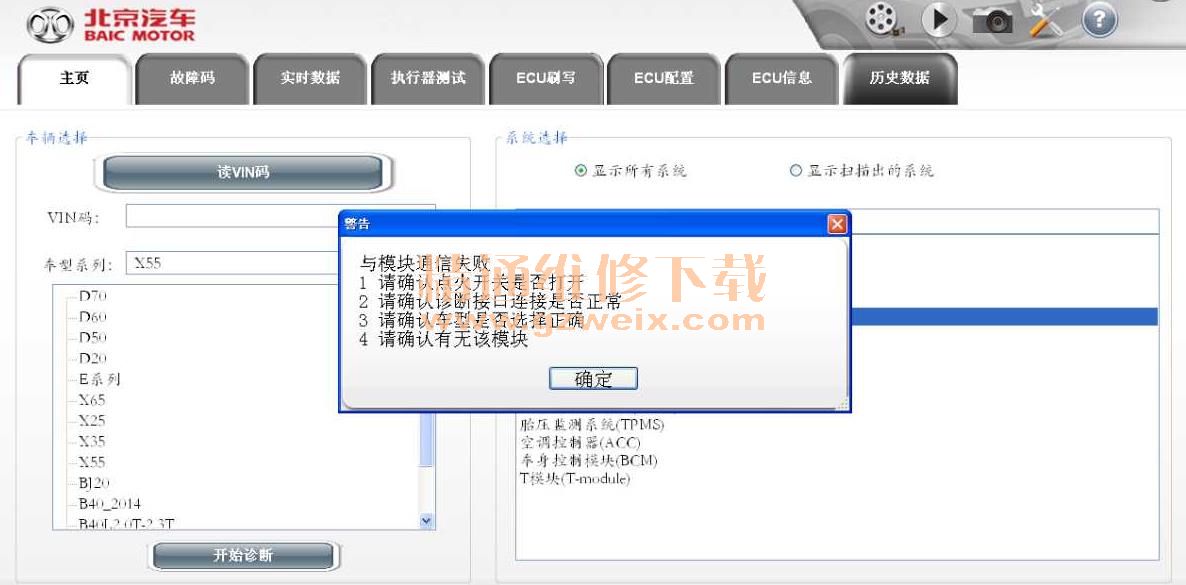

测量电瓶电压正常，更换遥控钥匙电池，故障依旧。连接VDS诊断仪，发现PEPS系统无法通讯，如下图所示：

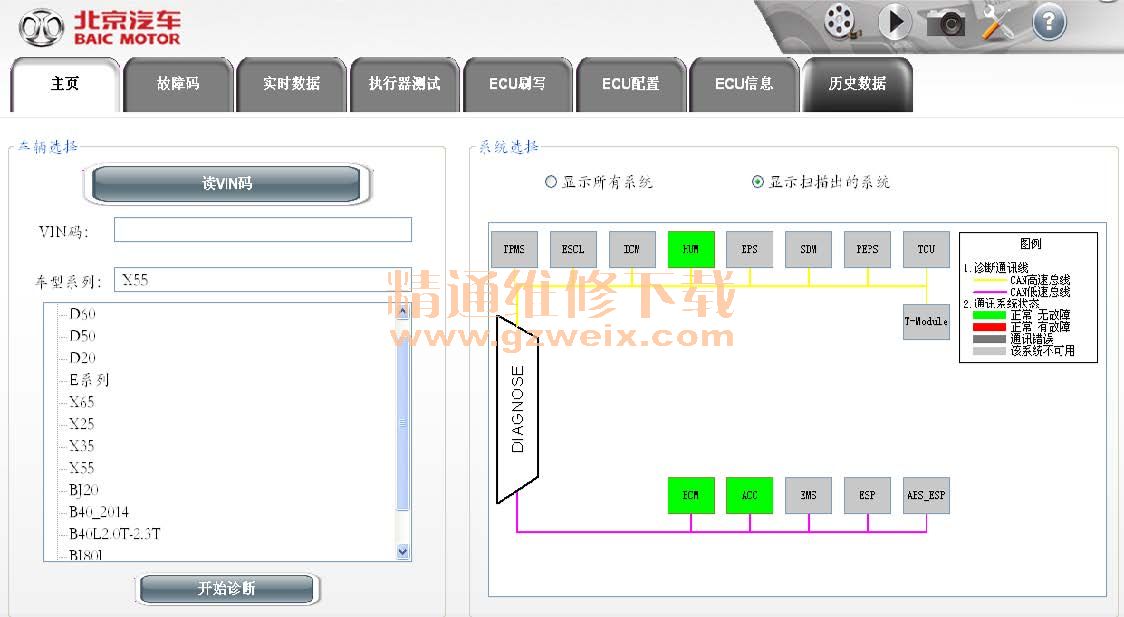

使用VDS诊断仪的“显示扫描出的系统”界面，发现只有HUM、BCM、ACC这三个系统模块显示绿色，通讯正常；其它各系统均为灰色，无法通讯，如下图所示：

可能原因分析：
根据以上故障现象及初步检查结果进行分析，仪表盘无法通电、发动机无法启动的故障，有可能是以下几种原因造成的：
Ÿ CAN网络通信故障；
Ÿ 遥控钥匙自身故障；
Ÿ PEPS系统故障；
Ÿ 相关连接线路故障。
检修过程：
Ÿ 首先，换用原车另一把遥控钥匙试车，故障依旧，排除遥控钥匙的问题；
Ÿ 车辆ACC和IG电源均由无钥匙启动系统控制，且诊断仪无法与PEPS模块通讯，接下来重点排查无钥匙启动系统及其连接线路；另一方面，由于PEPS模块位于车身网络B-CAN中，所以对B-CAN网络进行测量。测量B-CAN-H和B-CAN-L电压均为1.99V，与正常车辆不同；测量PEPS模块的供电线路，供电保险RF07和RF16正常无熔断，PEPS模块供电端子T6r/1和T6r/5均为蓄电池正极电压12.69V，正常，电路图如下图所示：
