哈弗H9仪表充电指示灯点亮
来源:汽车维修技师  作者:佚名  2022-10-07 08:56:04

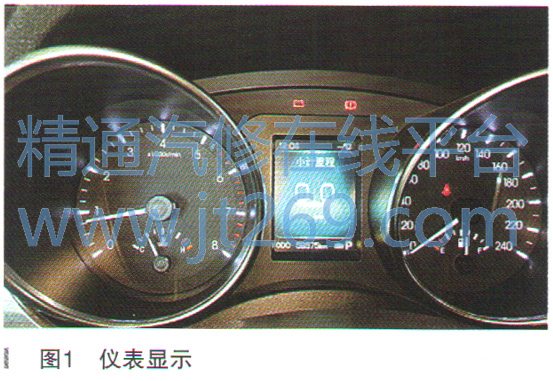

     一辆行驶里程约5.9万km、配置2.0T汽油发动机,6速自动变速器的2015年哈弗H9。该车启动后,仪表充电指示灯点亮(如图1所示),行车电脑不显示室外温度,挂倒挡时后雷达报警“嘀”一声之后常鸣,多媒体显示屏上后雷达区域都显示为红色,后雷达功能失效。

    故障诊断:启动着车,仪表充电指示灯点亮,室外温度无显示。检查蓄电池电压及发电机发电量正常。测试自动雨刮功能,自动大灯功能,后雷达功能均失效。

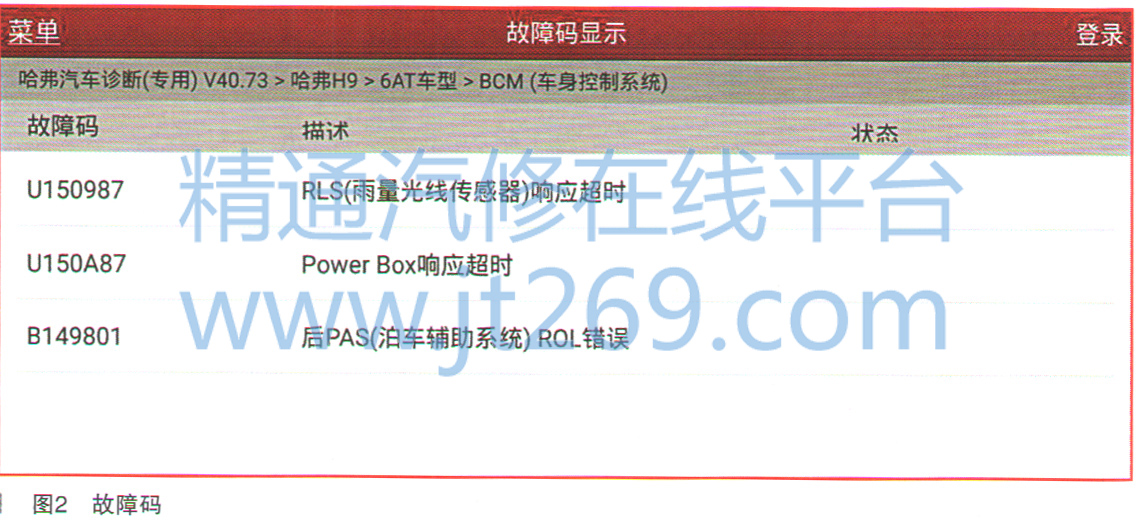

    读取BCM(车身控制模块)故障码为U150987 RLS(雨量光线传感器)响应超时,U150A87 Power Box响应超时,B149801后PAS(泊车辅助系统)ROL错误,如图2所示,故障码无法清除。

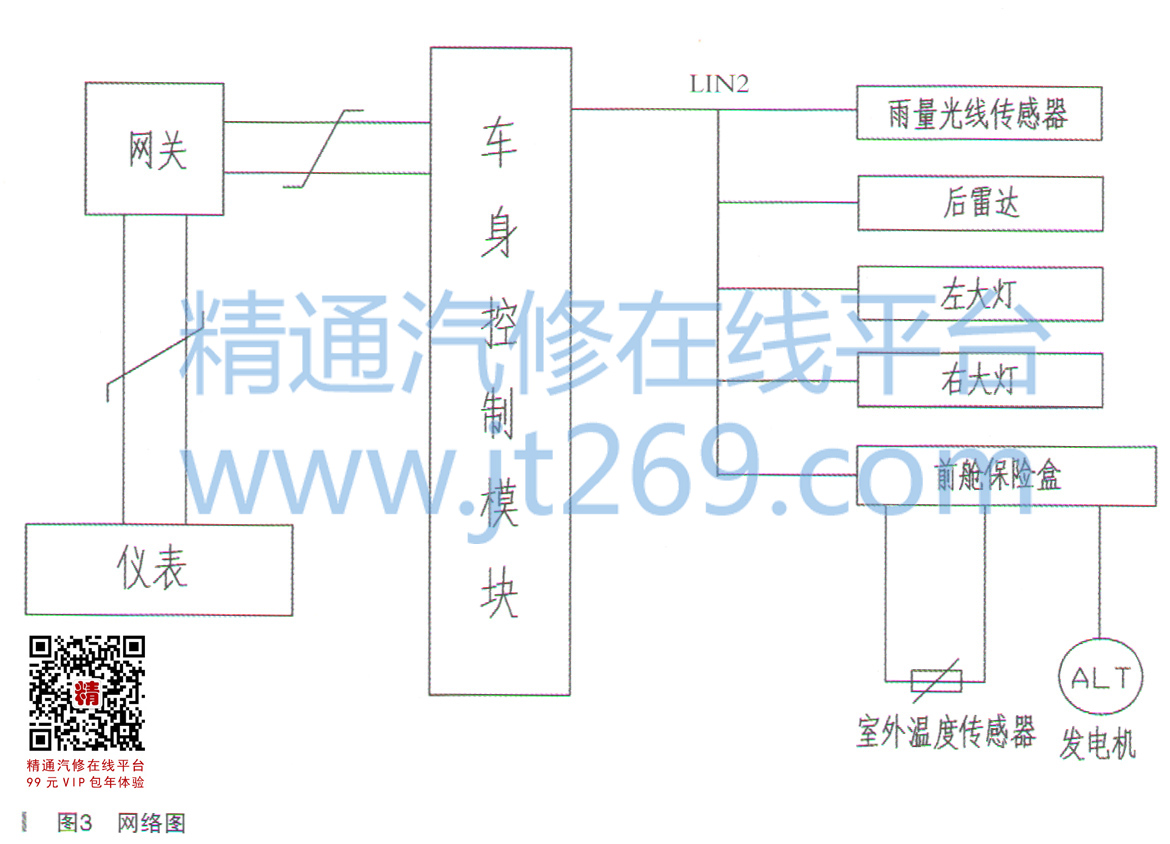

    H9车型的RLS(雨量光线传感器)、P-Box(前舱保险盒)、RPAS(后雷达)、HID(前大灯)都通过LIN2线与BCM相连,其中P-Box通过硬线接收来自发电机和室外温度传感器的信号,之后P-Box通过LIN2线将室外温度及发电机信息传递给BCMBCM再通过CAN线将信息传递给GW(网关),最后GW再把数据信息传递给IP(仪表),这样仪表就可以控制充电指示灯点亮或熄灭,并且显示室外温度,如图3所示。
    从故障码分析,故障原因应该是LIN线通信出现了问题,如果LIN线电压异常或者某个元件故障干扰了LIN线通信,或者LIN线虚接都会导致此故障。由于从雨量光线传感器处测量LIN2线电压比较方便,于是拔下雨量光线传感器插头,测量2号绿紫线LIN2电压为10V左右,电压正常。逐个断开HID、P-Box、RLS、RPAS其中一个的线束插头,测量LIN2线电压没有太大变化,测试其他功能也未恢复正常,说明这些模块本身都没有问题。

[1] [2]  下一页
