日产天籁发动机加速无力故障诊断与排除
来源:汽车维修  作者:佚名  2016-05-24 09:28:31

    发动机加速无力的故障在现代汽车上常有发生,但大多与节气门位置传感器、加速踏板位置传感器等控制相关,本文中涉及的故障是笔者在实际维修过程中遇到的较特殊的案例,仅供参考。
    故障现象:发动机故障灯亮起,能正常启动,但加速无力,怠速转速过高,达到2000r/min左右。
    故障诊断:接车后,验证故障现象,发现大致与车主描述相同。怠速转速达到2000r/min左右,加速踏板完全踩下,转速基本没有什么变化,只有小幅提升。故障灯亮起,同时转向助力PSP指示灯也同时点亮。
    连接解码仪,读取故障码,发现有3个故障码:P0550 PSP传感器(动力转向压力传感器)电路;P2122加速踏板位置传感器电路的低输入;P1229传感器电源电路短路;
      根据经验判断,一般加速无力故障大多与加速踏板、节气门有关,结合加速踏板的故障码,因此首先检查加速踏板及相关电路。
      加速踏板位置传感器在加速踏板总成上面。传感器检查加速踏板位置信号并发送给ECM,加速踏板位置传感器由2个传感器组成。它们是电位计,可以把加速踏板位置信号转变成电压信号,并且把这个电压信号发送给ECM。另外,这些传感器还会检测加速踏板的开合速度,并把它以电压信号的形式反馈给ECM 、 ECM通过这些信号判断加速踏板的当前开合角度,并基于这些信号控制节气门控制执行器。ECM通过加速踏板位置传感器信号判断加速踏板怠速位置。ECM使用这些信号进行发动机控制,比如停止供油。
    可以判断,发动机由于检测到加速踏板的故障,使ECM进入到安全失效模式,并点亮MIL灯。当发动机进入到安全失效模式后,ECM控制电子节气门控制执行器,将节气门调整在100以内的开度以适应于怠速运转的位置。同时ECM调整节气门打开的速度,使它低于正常情况下的打开速度,因此出现加速无力的现象。
      根据加速踏板位置传感器电路图可知,加速踏板位置传感器与ECM连接的针脚号,如图1所示。接下来检查加速踏板位置传感器1的工作电路。2#端子搭铁电压应为5V,结果显示为0V,于是检查ECM连接端子与APP传感器(加速踏板位置传感器)之间的线路是否有短路或断路故障发生,结果显示正常,并未发生线束断路或与搭铁短路现象。通过引出ECM的106#针脚(即APP传感器1信号线),检查其对搭铁的电压,按理论来说,在加速踏板完全松开时,电压应在0.65V~0.87V之间变化,踏板完全踩下时,电压应在4.3V左右,检查结果显示一直在1.1V左右变化。

      由于线束没有问题,只能怀疑是加速踏板总成出现故障。拿同型号车型的加速踏板总成更换以后,发现故障依旧。因此,判断故障可能是其它问题引起加速踏板报出故障码。
    于是检查动力转向压力(PSP )传感器的电路。动力转向压力(PSP)传感器安装在动力转向器高压管路上,其作用是检测动力转向的负荷。此传感器是一种电位计,它可以将动力转向负荷转换成输出电压,并把电压信号传递至ECMO ECM控制电子节气门控制执行器,并调整节气门的开度以增加发动机转速,同时调整怠速转速以适应负荷的增加。
      PSP传感器有3个针脚,如图2所示,其中1#针脚与ECM 68#针脚相连,为 PSP传感器的电源线,检查其对搭铁电压,应为5V,但结果却显示0V ; 2#针脚与ECM 12#针脚相连,为PSP传感器的信号输出线,按理论来说,在方向转动时,电压应在0.5~4.5V之间变化:方向居中不动时,电压应在0.4~0.8V之间变化,但使用万用表检查,结果显示无论方向是否转动,电压均在0.6V左右变化。检查其与ECM相连的线束的电阻均为导通状态,无断路情况发生,线束间也并未发生短路或与搭铁短路的现象。

    难道PSP传感器出现故障?但旱仔细分析,发现此时故障与之前的加速踏板位置传感器的故障很相似,并且同时出现2个传感器损坏的可能性很小。莫非是ECM出故障了?好像也不对,ECM能读取故障码,并且使用诊断仪读取相关数据流时,也能正常显示,ECM出故障的概率也很低。
    此时维修陷入了困境。无奈之下,还是先查看一下最后1个故障码P1229。
     由于故障码P1229传感器电源短路没有具体涉及某个传感器,因此查阅维修手册,发现维修手册中指导说明中提到“当P0550或P2122与P1229同时出现时,应首先检查P1229故障”,看来之前走了“弯路”,可以看出,动力转向压力传感器(PSP)和加速踏板位置传感器(APP)导致PSP传感器和APP传感器同时出现故障。按照维修手册的引导,首先检查搭铁情况。使用数字万用表检查ECM端子1#、115#和116#与搭铁之间的线束电阻,均小于1Ω;接下来检查加速踏板位置传感器和动力转向压力传感器的电源电压,由于在之前已经检查过,均为0V,所以直接跳过这个环节,进入下一步检查。

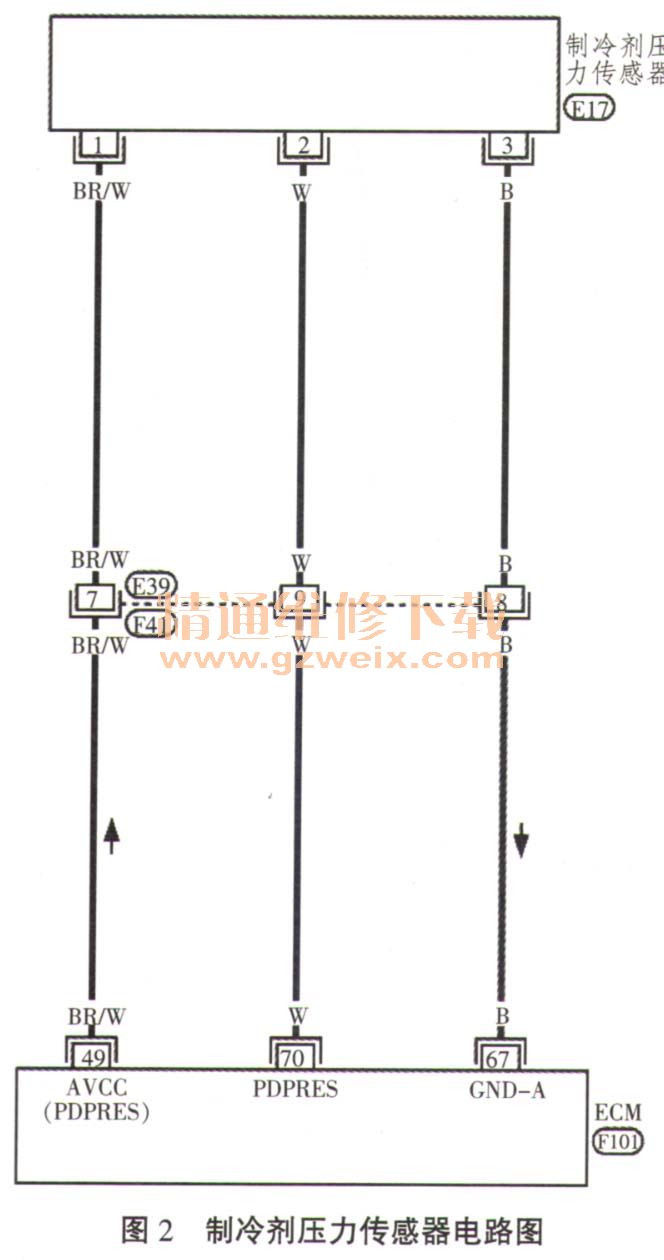

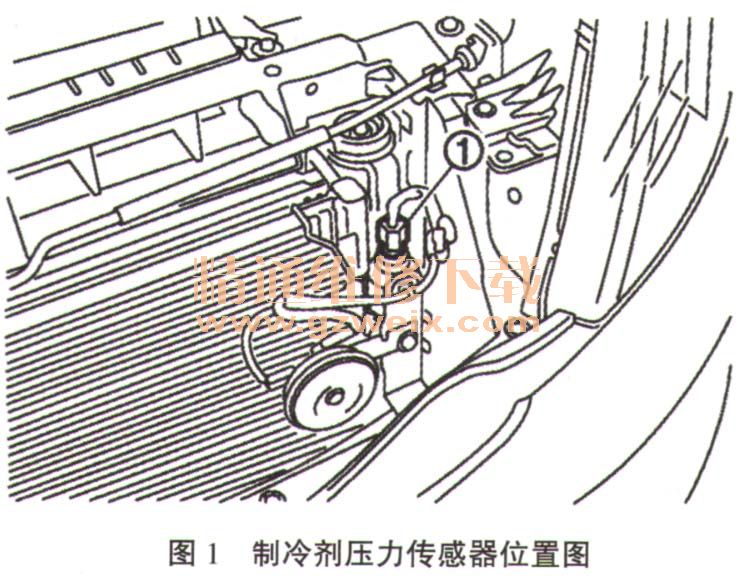

    维修手册中指出,当出现P1229故障码的时候,除了检查ECM搭铁情况,还应检查相关传感器的电源电路,按先后顺序依次为APP传感器、PSP传感器和制冷剂压力传感器。前面已经检查了APP传感器和PSP传感器,接下来就开始检查制冷剂压力传感器。
