一辆行驶里程约7.6万KM的日产天籁轿车。该车行驶过程中突然发动机故障灯亮，发动机加速不良。

    故障诊断：
    1.起动发动机试车判断发动机进入安全-失效模式。
    2.使用CONSU-3诊断仪对发动机系统进行诊断。读取故障代码：P2127（加速踏板位置传感器故障）P0550（动力转向压力传感器电路），同时故障无法删除。
    3.结合以上检测，分析认为引起发动机进入安全-失效模式的原因是P2127（加速踏板位置传感器故障）。

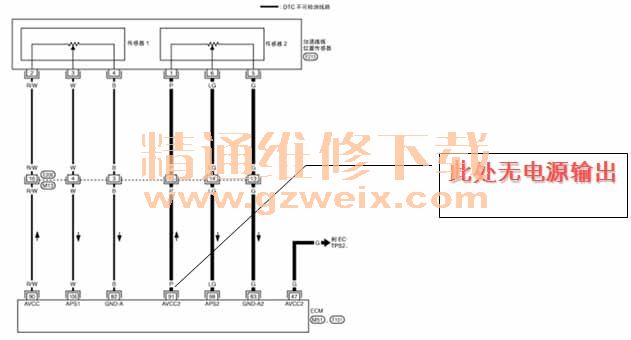

    4.根据下图维修手册，检查加速踏板及电路，发现为ECM91号端口无电压（正常为5伏）线路无短路，判断为ECM故障。

    相关资料：013年东风日产新天籁原厂维修手册


    5.因ECM为贵重物又对另一故障P0550（动力转向压力传感器电路）进行检查更换一个新动力转向压力开关，使用CONSU-3诊断仪对发动机系统进行诊断，删除故障。故障删除，同时加速踏板故障也删除，发动机运转正常故障排除。

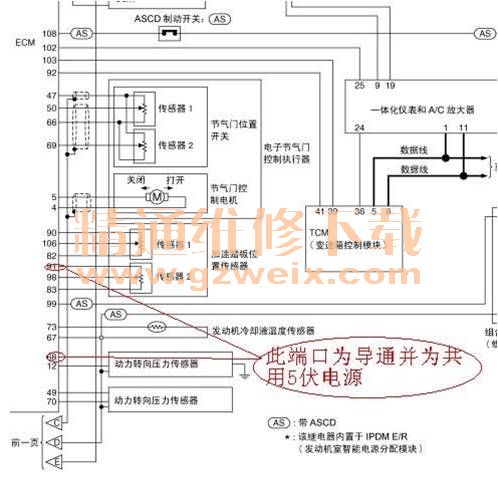

    6.对旧动力转向压力开关检查发现为1号口搭铁，跟距维修手册1号也为5伏电源，检查ECM68号与91号端口为导通，致此故障也明了了。因动力转向压力开关电源搭铁导致同一电源的加速踏板传感器无电源，发动机进入安全-失效模式。





    维修总结：
  1.    通过以上一系列的故障诊断与检查，最终将该车的故障现象彻底排除了。恢复的正常工作！
  2.    要熟悉汽车各型新技术的原理、构造、特征及相关检查检修方式方法。这样才能按步就班、有条不紊的针对各种故障一一进行排查。
  3.    对故障判断要全面，有的故障表面相互无关，实际上有关联。
  4.    要重视故障诊断的作用及要求：汽车结构复杂，故障诊断必须按照一定的步骤来进行排除，（七分诊断，三分修理）。 否则就会给排除故障带来不必要的麻烦。所以做为汽车维修人员，我们不但要掌握汽车新型电控系统的构造、原理为坚实基础，还应学会灵活运用新型的维修检测仪器设备去检测汽车各个电控系统。
