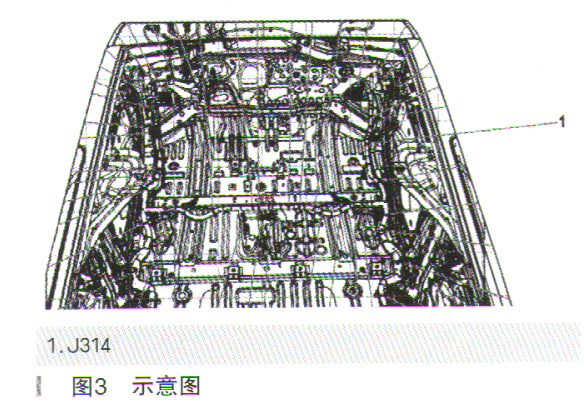

于是从节点J314下手，如图3位置（在副驾驶门槛饰板下面的线束里），这根LIN线从节点分出三路到副驾驶和第二排左右座椅。
在副驾驶门槛线束里找到这根LIN线，分别测它与X370和X380插头的导通情况，到插头X370是导通的，到插头X380是不导通的。
在右中门槛线束里找到LIN线，测量其到X380插头是导通的，用这样的方法定位出了故障所在的位置。

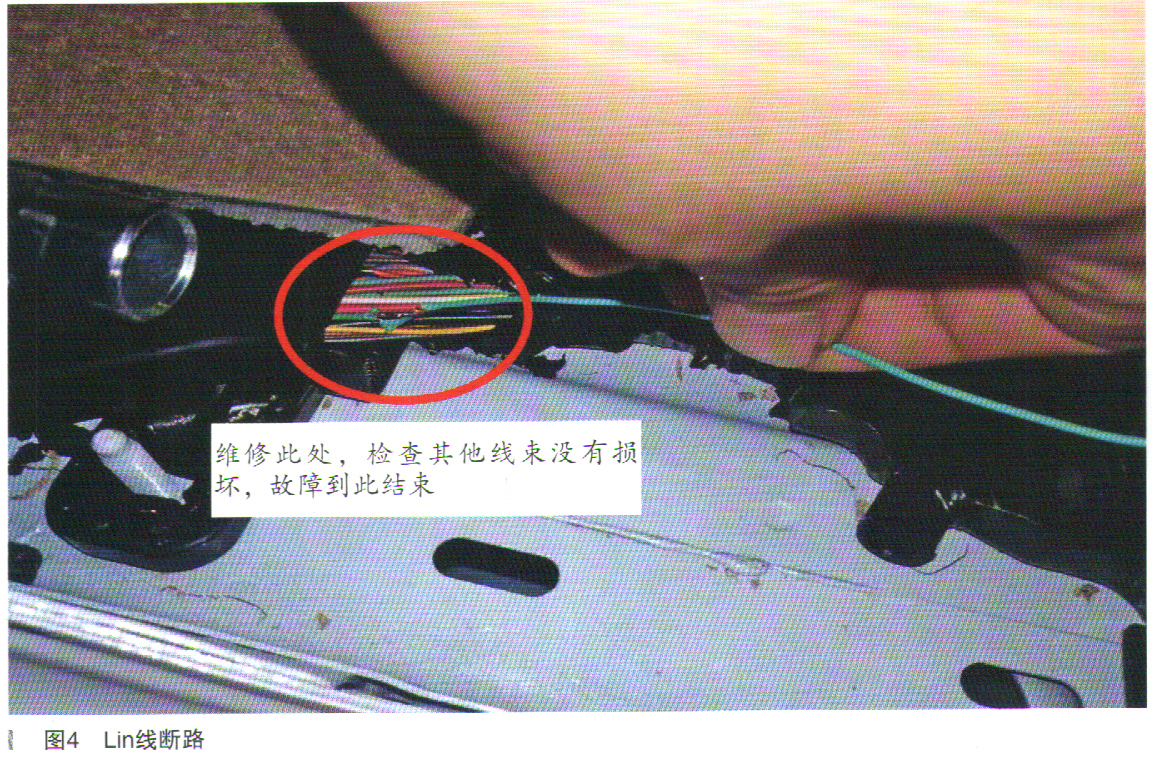

经过上述检查和验证，可以得出结论：位于B柱下方线束里的这根LIN线断路，从现场痕迹来看是老鼠咬的，如图4所示，修复此线束故障排除。
故障总结：要熟练掌握查找车辆RPO代码，才能了解车辆配置，才能正确分析线路图。
要抓住车辆反馈的重要信息，如故障码、故障现象等。
更要熟练查找手册中线路图、节点、模块位置、搭铁点等。
故障点难找还要巧妙地运用分段测量和人胆的飞线验证方法等。
