别克陆尊发动机故障灯常亮
来源:本站整理  作者:佚名  2017-12-18 09:36:40

    一辆行驶里程约13.5万km的别克陆尊。该车出现发动机故障指示灯常亮的故障现象。
    故障诊断:首先用诊断仪读取发动机ECU内存故障码为P1639,其含义是5V参考电路故障。此电路提供5V参考电压给发动机ECU、空调系统压力传感器以及燃油箱压力传感器。发动机ECU检测该电路的电压应为5V,一旦发现电压超出正常范围10s以上,发动机ECU将设置P1639故障码,并亮起发动机故障灯,提醒驾驶人马上检修车辆。

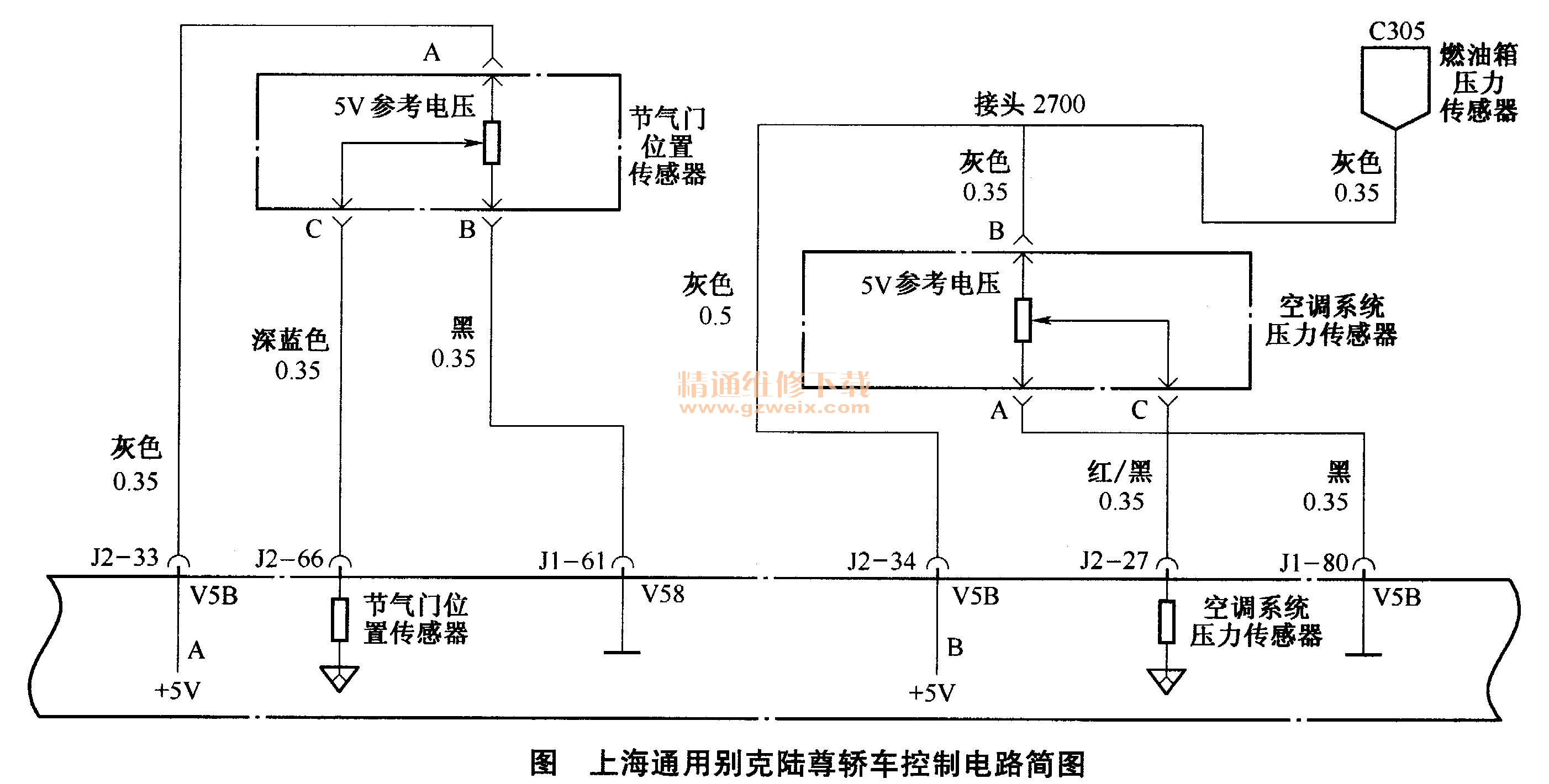

    通过对如图1所示上海通用别克陆尊轿车控制电路简图的分析认为,可能发生该故障的部位有3处:发动机ECU故障、空调压力传感器故障(目前上海通用生产车辆未安装燃油箱压力传感器,线束空留着)及线路故障。于是首先测量空调系统压力传感器插头,测量时发现应该为5V的针脚B实际电压为12. 4V,判断问题就出在这里,排除了空调压力传感器出现故障的可能性。再分析造成这种现象的原因大概有两方面:提供5V电压的系统控制模块内部出现故障;出现线路与电源线短接的故障。于是将系统控制模块的连接插头断开,继续测量空调压力传感器插头的B脚,电压仍为12. 4V,由此也排除了系统控制模块出现故障的可能性。因为该段线束与车身线束是一起布置的,查找线路比较烦琐,于是想将该线束另一端的连接插头(C305,位于车辆底部中部偏左)继续断开,以便进一步缩小检查的范围。而在断开该插头时发现该插头内积满了水,且有的针脚已经布满了绿色的锈迹,此时再测量空调压力传感器插头B脚电压为0,将控制模块的连接插头接好,再测量电压为5V,数据正常,可以断定故障点为C305插头。清除C305插头水锈并做防水处理后,消除故障码试车,故障排除。


    相关资料:2014年别克陆尊2.4原厂维修手册
