4．排除点火能量不足的故障
由于该车能着车且高速行驶没有问题，这说明点火系统出现故障的可能性不大，为了进一步确认点火能量没有问题，于是在怠速和加速状态对每一个缸进行跳火试验，结果发现每一个缸的火花塞均能产生高强度的蓝色火花，这说明点火系统正常。
5.排除故障
（1）冷却液温度传感器故障的排除
既然燃油系统和点火系统都没有问题，那么是什么原因导致发动机
启动困难呢？从故障现象判断，该车通过强制启动后发动机工作正常，由此可以判断故障点应该在产生发动机启动时所需信号的2个传感器上（冷却液温度传感器和
曲轴位置传感器）。由于该车冷热车均会出现
启动困难的故障，因此可以排除冷却液温度传感器故障，于是将检查的重点放在了
曲轴位置传感器上。
（2）
曲轴位置传感器故障的排除
1）
曲轴位置传感器的安装位置
别克君威2.5车型的LB8发动机共有24X和7X这2个
曲轴位置传感器，24X曲轴位置传感器位于发动机左侧，曲轴端部的缓振平衡器的后面，如图1所示，它通过曲轴带轮上的齿环采集曲轴的转角信号；7X曲轴位置传感器则位于发动机缸体后下方，如图2所示。
2）
曲轴位置传感器的控制原理，

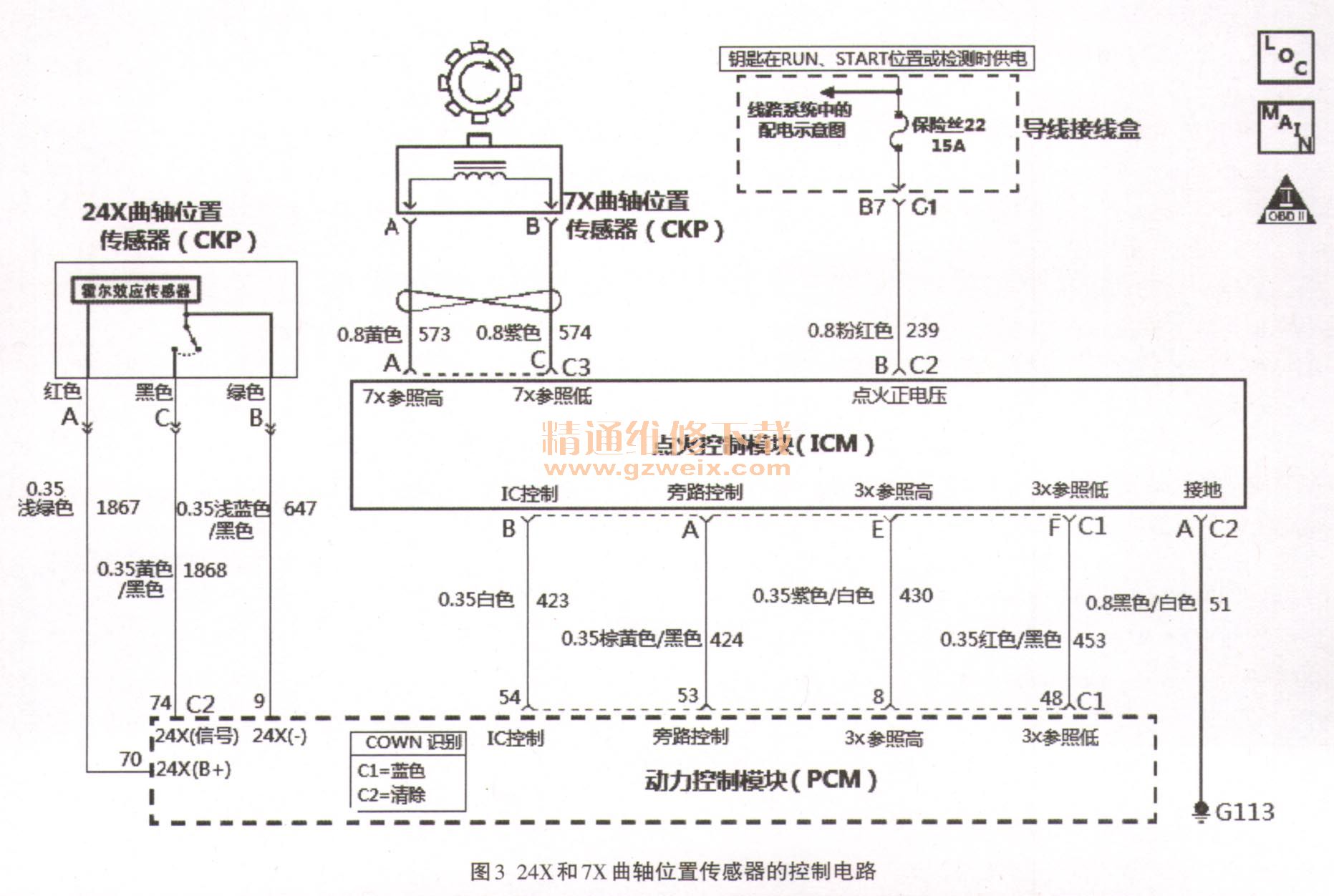

曲轴位置传感器的控制电路，如图3所示。
①曲轴带轮的齿环上有24个均匀分布的缺口。当曲轴转动时，24X曲轴位置传感器向PCM提供曲轴的位置，PCM将24X曲轴位置传感器传输来的信号与7X曲轴位置传感器信号以及由7X曲轴位置传感器计算得出的3X曲轴位置信号进行比较后，由PCM确定正确的喷油时刻、喷油脉宽以及点火时刻。如果24X曲轴位置传感器采集到错误的曲轴转角信号，PCM就不能发出正确的控制信号，从而造成
启动困难。此时PCM会利用3X参考信号电路控制喷油和点火，发动机将继续启动且仅仅采用3X参考信号和凸轮轴信号运行。
