故障现象： 开空调，鼓风机不工作。

故障诊断结果： 线束破损，修复线束。

故障检测诊断过程：

此车为鼓风机不工作，导致 AC 开关不起作用，查阅电路图发现捷达的鼓风机是有保险的。如图所示：

检查鼓风机保险发现保险丝已经熔断，更换鼓风机保险着车开空调，空调正常工作，着车怠速试车半小时未发现异常，保险丝也没有再次熔断，但是一天后该车主再次抱怨鼓风机又不工作了了，再次检查还是该保险丝熔断，考虑到保险丝频繁熔断所以考虑到是否有用电器内部短路导致，再次查阅电路图：

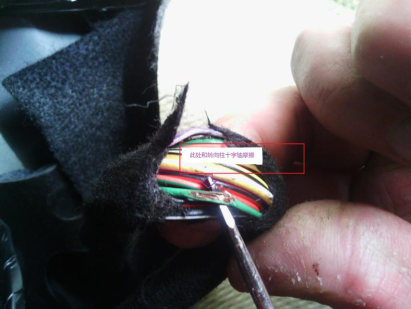

在保险之后的用电器只有调速电阻和鼓风机，所以怀疑这两个用电器之一有内部短路的现象，试着更换了调速电阻和鼓风机。过了两天客户再次来店故障依旧，所以才开始怀疑线路问题，因为空调系统的线束在仪表台内，部分能在离合器踏板上看到。所以拆开仪表下方装饰板，发现有磨损的地方。如图： 线束已磨破露出铜线。





故障处理方法： 固定线束，维修线束。

案例点评及建议：该案例故障原因是由于鼓风机线束磨损导致，使鼓风机保险丝经常熔断，在处理该问题时，忽略了线束损坏的原因，造成 2 次返修，在以后处理类似的故障时一定要将线束考虑在故障原因内，应把相关线束检查后，方可交车，避免返修。
