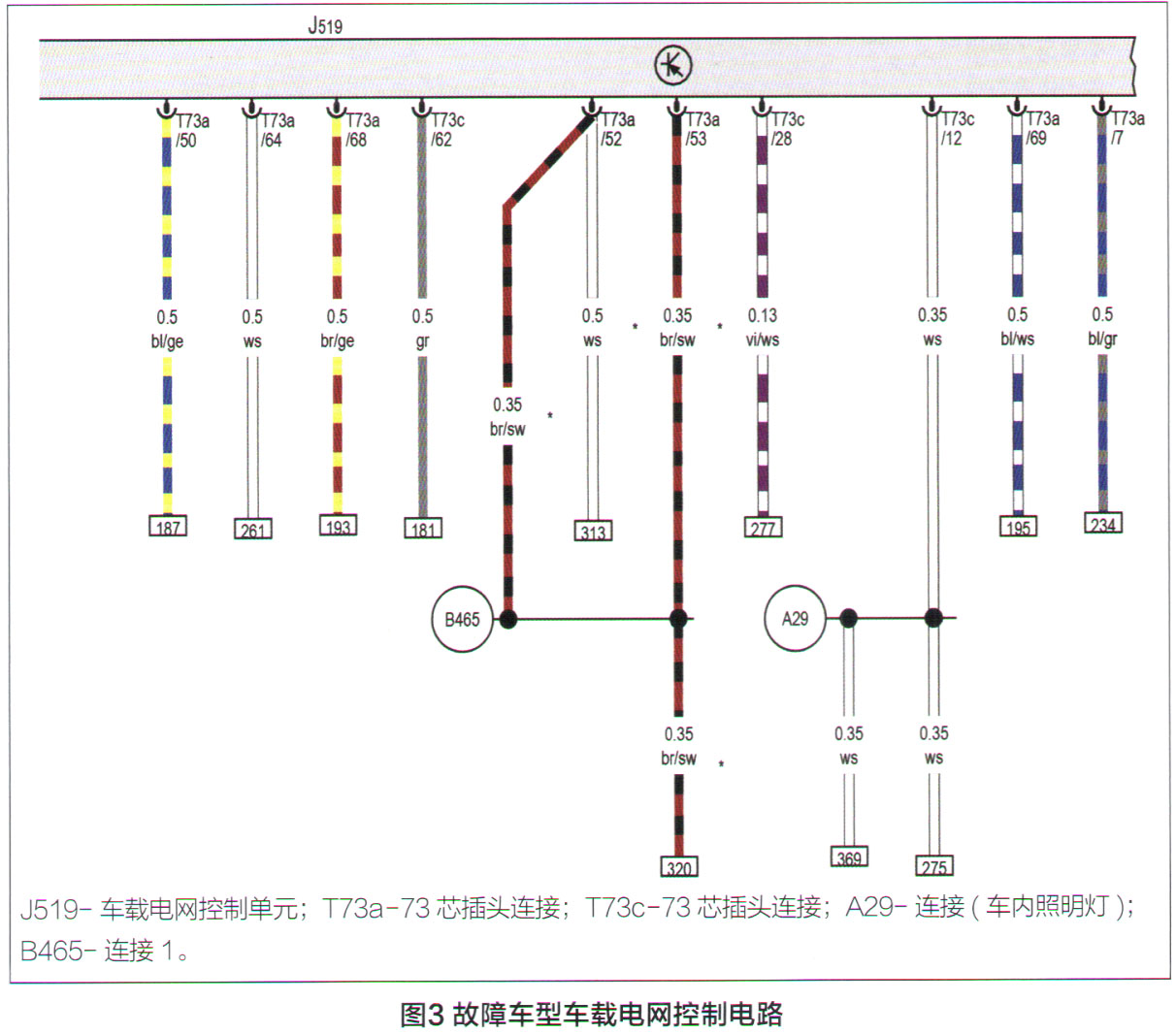

通过查阅车载电网控制电路图（图3）可以看出，后备箱锁的两个开关通过针脚T 4am/1、T 4am/2与J519控制单元的T 73x/52、T73x/53连接，在J519端将T 73x/52、T 73x/53断开后，仪表显示后备箱盖为关闭状态，由此可见，该车的故障点就在这段线路上。

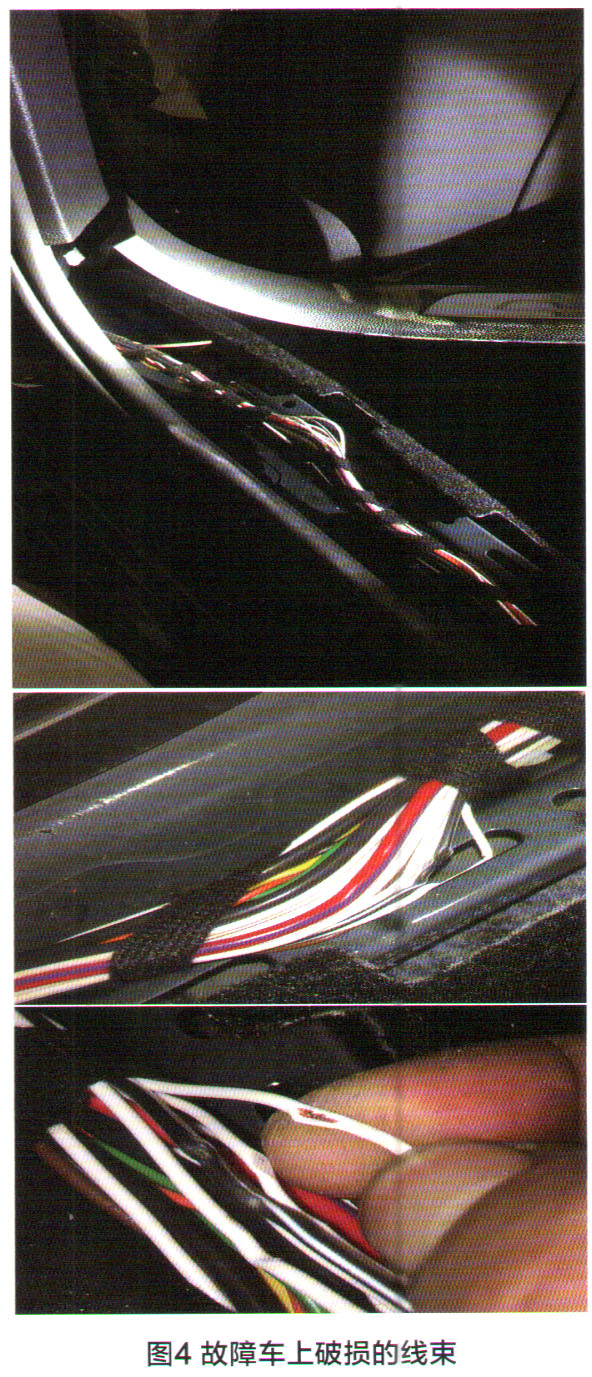

    按照线路走向拆下内饰板检查发现，故障车左后门位置的地板饰板卡扣与线路存在干涉，使得线路绝缘层出现破坏从而引发短路（图4）。修复该处线路后该车故障被彻底排除。

维修小结：本案例中，由于装配不当导致故障车车门饰板内的线束干涉破损，从而出现短路故障。这也提醒我们在维修过程中，一定要注意细节，避免出现类似问题。
