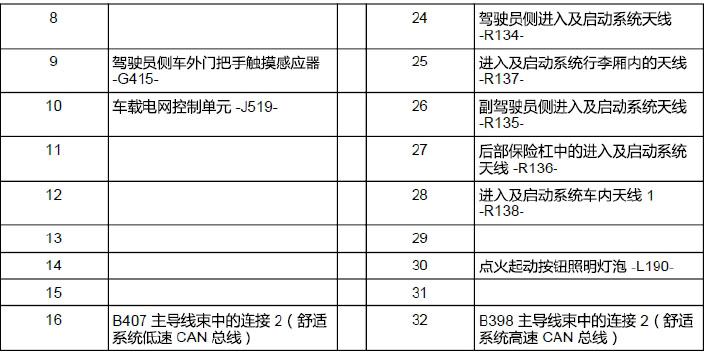

也就是说我们一直检查的是G416拉手触动传感器的线路，并非R135，电路图出现了错误！于是断开J965插头，测量右前门把手线束的1, 4两脚，发现1号脚对地短路

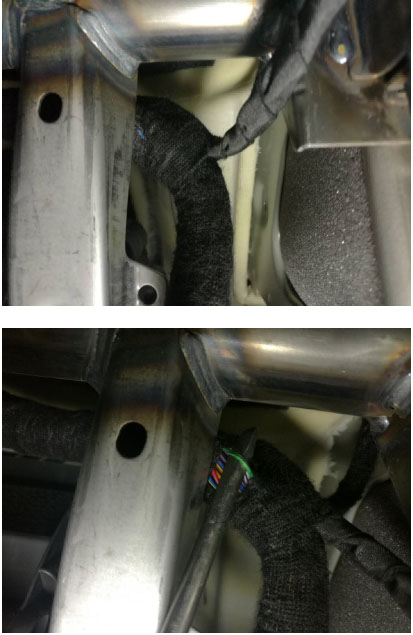

7．利用试灯，摇晃线束，把故障点锁定在手套箱后方，主线束与仪表台骨架干涉打铁。
故障原因分析：线束与仪表台骨架干涉，天线信号线对地短路
故障处理方法：处理线束
案例点评及建议：本案例由于电路图错误，导致故障排除绕了个大弯，那么正确的应该是什么样的呢？1, 3号脚对调还是R135和G416标注错误呢？见下图。两门把手天线到控制单元都是两根线，R135和G416标注的错误。
当诊断没有思路的时候，尽量换个角度去考虑，可能会有新的发现。
