故障分析：
如图1所示，根据故障现象结合控制原理图，判断可能原因为EX1开关自身或线路故障。
1．重新读取故障码
用故障诊断仪KT720读取静态时的故障码：具体操作菜单路径为：KT720→一汽大众→普通模式→系统选择→电气系统→读取故障码（以下简称DTC）。DTC : 09（J519）→U10300本地数据总线电气故障。
点火开关“ON”挡，灯光开关EX1先后由0挡→1挡→2挡依次变换，用故障诊断仪KT720读取EX1灯光开关数据组。

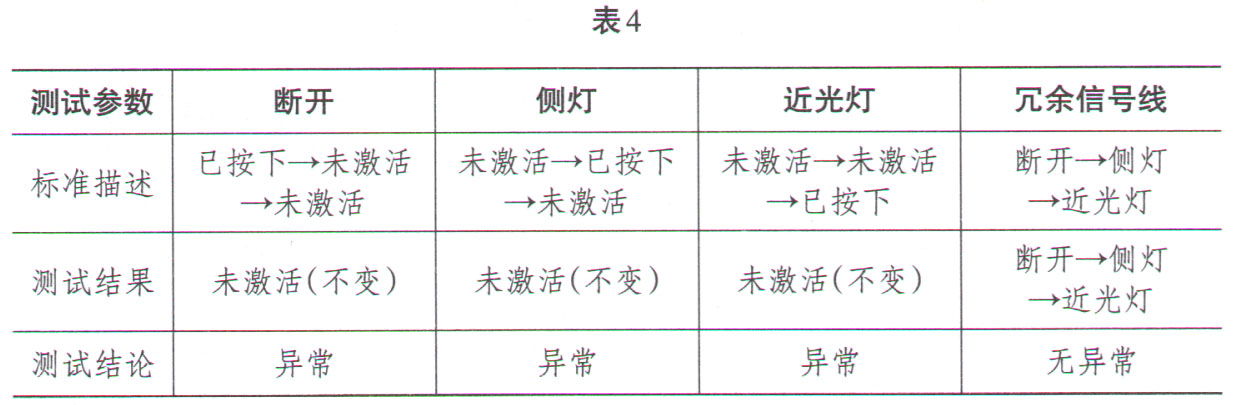

根据测试结果（如表4），进一步检测LIN线状态。
3．读取波形
（1）点火开关“ON”挡，用示波器读取LIN线波形（EX1端）----T4di 1。

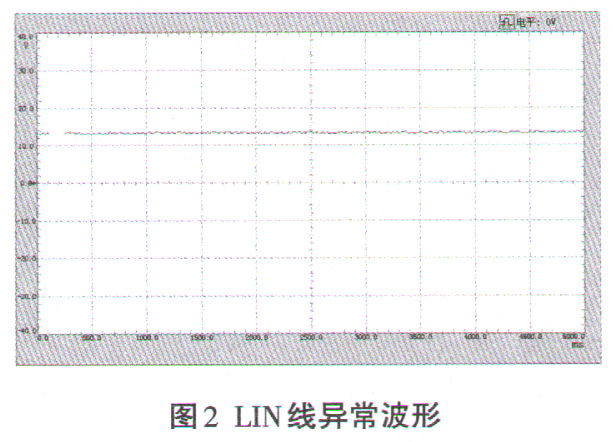

根据测试结果，LIN线波形（EX1端）约为13V的一条直线，如图2所示，判断LIN线对正极断路或断路，进一步检测J519端LIN线波形。
（2）点火开关“ON”挡，用示波器读取LIN线波形（J519端）T73c/28，根据测试结果，J519端LIN线波形约为13V的一条直线，如图2所示，与EXI端相同。拔下插头，进一步检测J519端发出的LIN线波形。
（3）点火开关“ON”挡，拔掉插头，用示波器读取LIN线波形（J519端）—T73c/28。根据测试结果，波形正常（如图3），推断原因为EXI的LIN线在开关内部出现对正极短路。
4．故障排除
更换灯光开关EX1，再次检查车辆状况，所有灯光恢复正常。
故障机理分析：
1．由于SC23保险丝断路，导致车辆右侧端子30电压都无法供电，从而使部分灯光失效。
2．由于LIN线对正极短路，使得灯光开关EX1无法将准确的灯光信号传递给J519，也使得部分灯光失效。
经过维修后再次读取
数据流，
数据流正常，故障彻底排除，维修过程中注意总结，这类故障便可迎刃而解。
