大众全新捷达四门玻璃升降器电机热保护原理技术指导
来源:本站整理  作者:佚名  2019-04-25 08:56:23

    用户陈述:全新捷达四门玻璃升降器电机连续工作若干次后,车门玻璃无法升降
    技术背景:全新捷达前门玻璃升降器电机热保护原理:电机内部电路的热敏保护开关受热发生弹性变形,从而断开电路,起到保护电机的作用。

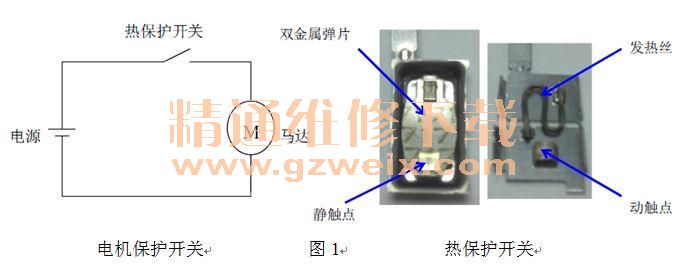

    如果电机电路内有电流通过,热敏保护开关内的发热丝发热,当达到热敏保护开关的双金属弹片受热发生弹性变形时,闭合状态的触点断开,切断电路起到保护电机的作用。
如果电机电路内没有电流通过,热敏保护开关的双金属弹片温度降低,恢复到初始触点闭合状态,电机正常运行。如图1。

    前门玻璃升降器电机发生热保护的条件:
    左、右前门玻璃升降器电机通常在连续工作数十次玻璃升降动作后进入热保护状态。
    对于前门电机,若车窗密封条运行阻力过大,开关玻璃时,电机的运行时间会加长,电流产生热量增加,电机热保护前开关连续工作次数会相应减少;若玻璃升至最高点或最低点后,依旧间歇性的沿同一个方向多次按开关,会导致电机很快进入热保护状态。
    全新捷达后门玻璃升降器电机热保护原理:
    后门电机内部电路有热保护的ECU模块,电机热保护通过软件算法实现。软件通过计算电机的运行时间来估算电机实际温度,温度计数器会随着电机的运行时间累加,针对电机的不同运行状态分别有不同的递增速度,在电机停止运行时,计数器会递减(如图2)。

    后门玻璃升降器电机发生热保护的条件:
    后门电机约连续工作10至20次玻璃升降动作后进入热保护状态。若车窗密封条运行阻力过大,电机运行时间会加长,电机可支撑连续工作次数将相应减少;若玻璃升到最高点或最低点后,依旧间歇性的沿同一个方向多次按开关,会导致电机很快进入热保护。
    四门玻璃升降器电机进入热保护后的现象:
a.立即升降玻璃时玻璃无法升降
b.进入热保护1分钟后电机可以再次运行,但通常只可运行1次。恢复时间越久,可以运行次数越多;
c.电机完全恢复到初始状态约需50分钟;
d.电机恢复运行时继电器有吸合的声音。
    售后服务解决方案:如果玻璃升降器电机连续工作若干次后,车门玻璃无法升降。请等待约50分钟后,再次操作玻璃升降器开关。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
