大众迈腾仪表上多个故障灯同时点亮
来源:本站整理  作者:佚名  2019-04-16 09:40:48

    一辆行驶里程超24.3万km、搭载BYJ发动机的2009年大众迈腾1.8TSI轿车。用户反映:该车仪表上多个故障灯同时点亮。

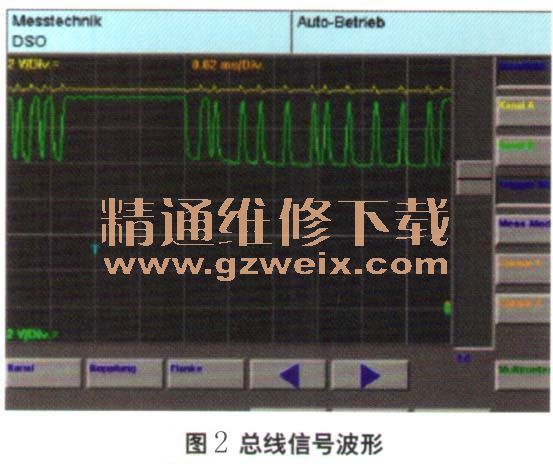

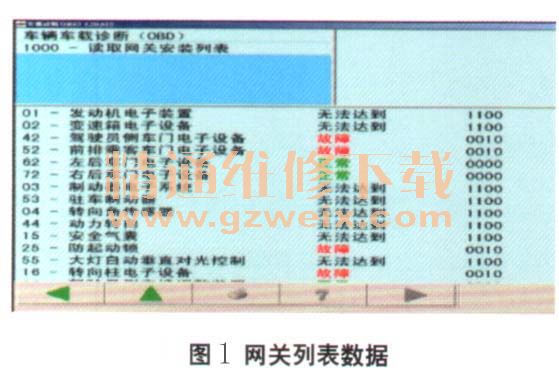

    检查分析:维修人员读取网关安装列表,发现CAN总线上的所有控制单元均无法达到(图1)。测量该总线的信号波形,CAN-H的电压达到12 V、CAN-L的平均电压也被拉高(图2),这说明总线对12V电源短路。

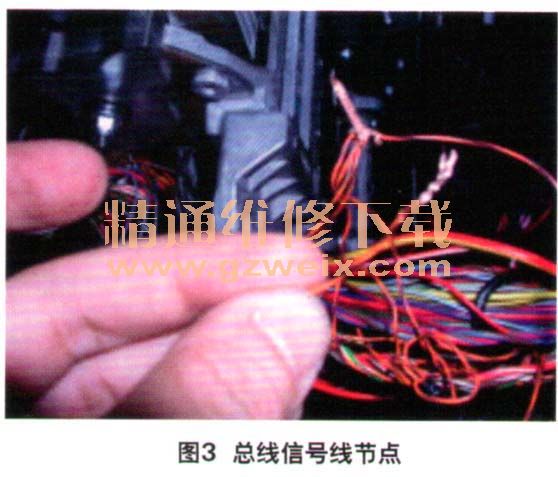

    逐个断开CAN总线上的控制单元,波形始终没有变化,这说明问题出在总线的信号线上。从总线的节点处逐个断开总线的高位线,发现当断到变速器控制单元总线时(图3),信号恢复正常,网关安装列表上除变速器外,其他控制单元恢复正常。

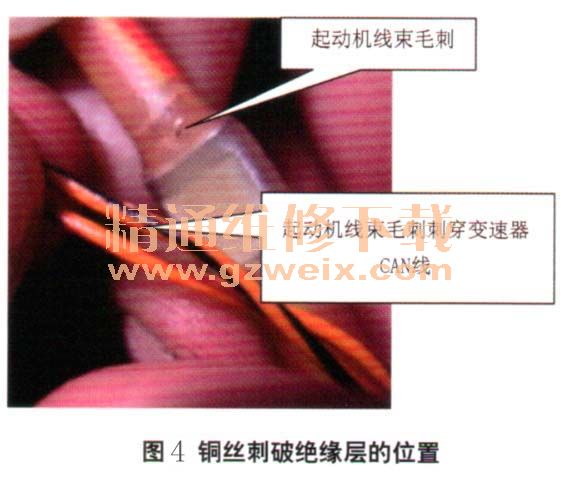

    顺着变速器线束检查,发现启动机吸拉线圈的电源线绝缘套被未压入接线片的铜丝刺破,这根铜丝同时也刺破了变速器的线束。剥开变速器线束检查,果然发现CAN-H线上有针孔(图4)。

    故障排除:修复线束,故障排除。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0

关键词:迈腾 启动机线束
