大众迈腾B7轿车一键启动功能有时失效
来源:本站整理  作者:佚名  2018-10-06 09:51:18

    一辆装备CEA缸内直喷发动机及7挡DSG变速器的2014年大众迈腾B7轿车。用户反映:该车一键启动功能有时失效,按下后没反应,用钥匙通过点火开关则可以正常启动车辆。
    检查分析:维修人员首先用故障诊断议进行检测,无故障存储。为了便于分析故障,在此先介绍一下一键启动功能工作原理(图1)。

    一键启动功能首先是与KESSY(无钥匙进入)功能相配套的一个快捷启动车辆的功能,当车内天线识别到启动授权的钥匙后,驾驶员可通过一键启动按键(ZAT)启动车辆。接线端S、接线端15和EZS的接线端50会在接线端控制单元(KSS-SG)中被接通。接线端S和接线端15由 KSS-SG根据ZAT的请求以电子方式产生,它们会在收到请求时产生持续信号。车辆启动时,接线端50的请求由KSS-SG发送到发动机控制单元。如果发动机控制单元MSG接收到附加的信息,例如:自动变速器车辆上的PN信号(换挡杆位于P挡或N挡)和制动信号;手动变速器车辆上的离合器操纵装置(联锁)信号。当确认附加信息正常时,MSG就会接通它的两个启动机继电器(SST1、SST2)。启动机就会被驱动,完成启动车辆功能。
    根据以上原理,结合车辆故障现象,判断可能故障原因如下:钥匙在车内没被识别、启动开关ZAT故障、启动开关ZAT线路故障、发动机启动控制系统控制单元故障。

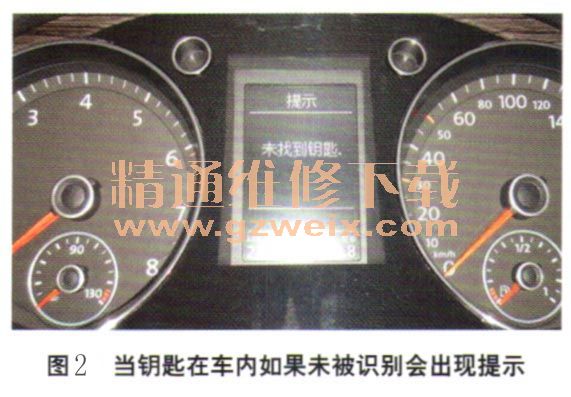

    维修人员对以上可能原因进行逐项排查。首先,此车能通过KESSY功能进入车内,而且通过点火开关能启动车辆,说明此钥匙已被授权且功能正常。当操作一键启动开关E378时,仪表上没有显示未识别到钥匙的提示,说明钥匙在车内已被识别,当钥匙在车内如果未被识别会出现提示(图2)。

    随后,维修人员检查E378线路,首行开关上的指示灯常亮,由此说明开关连接良好(开关插头脱出则灯不会亮)。依据电路图测量开关供电及接地情况,分别测量E378插头的T26H/15与T26H/8、T26H/16与T26H/8的供电电压均达到蓄电池电压值12.5认说明一键启动开关的线路正常。

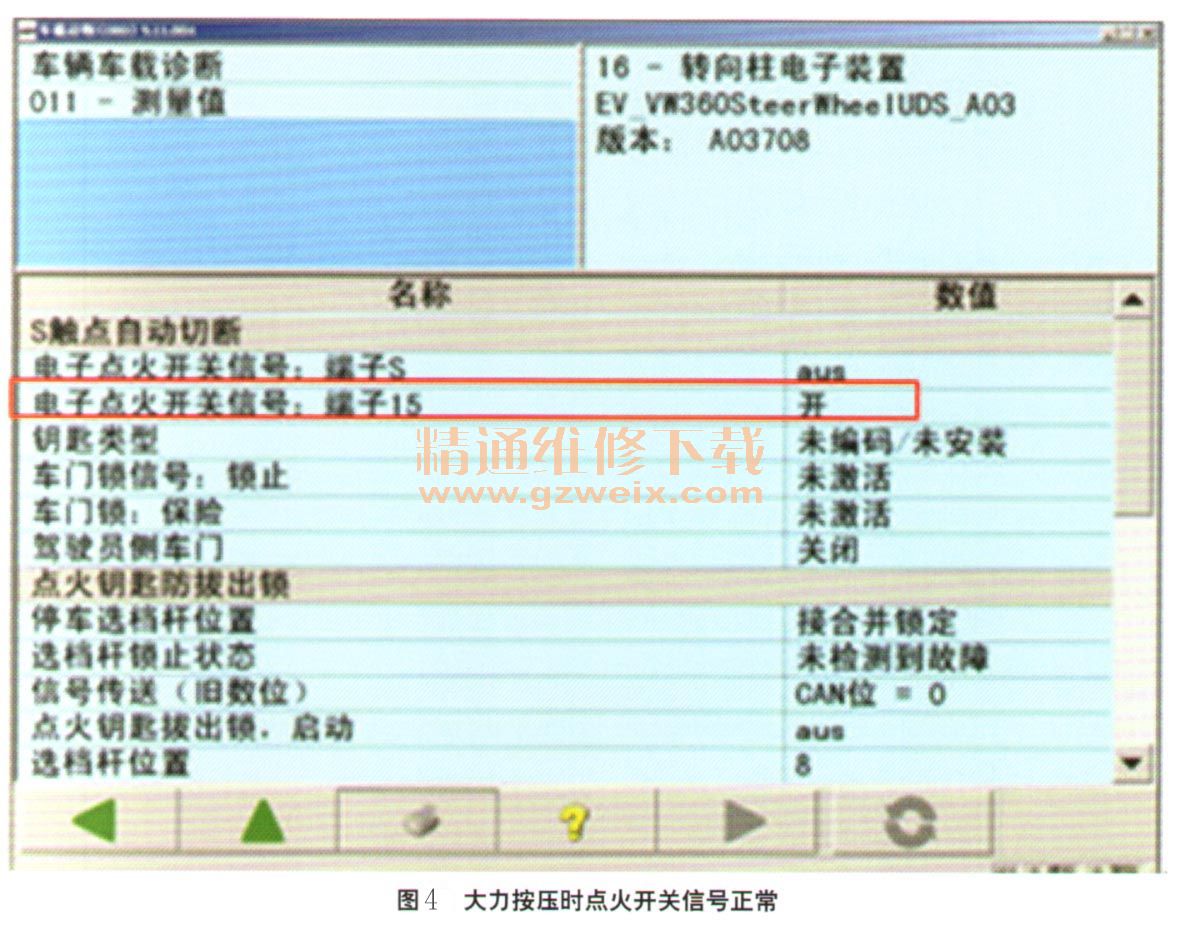

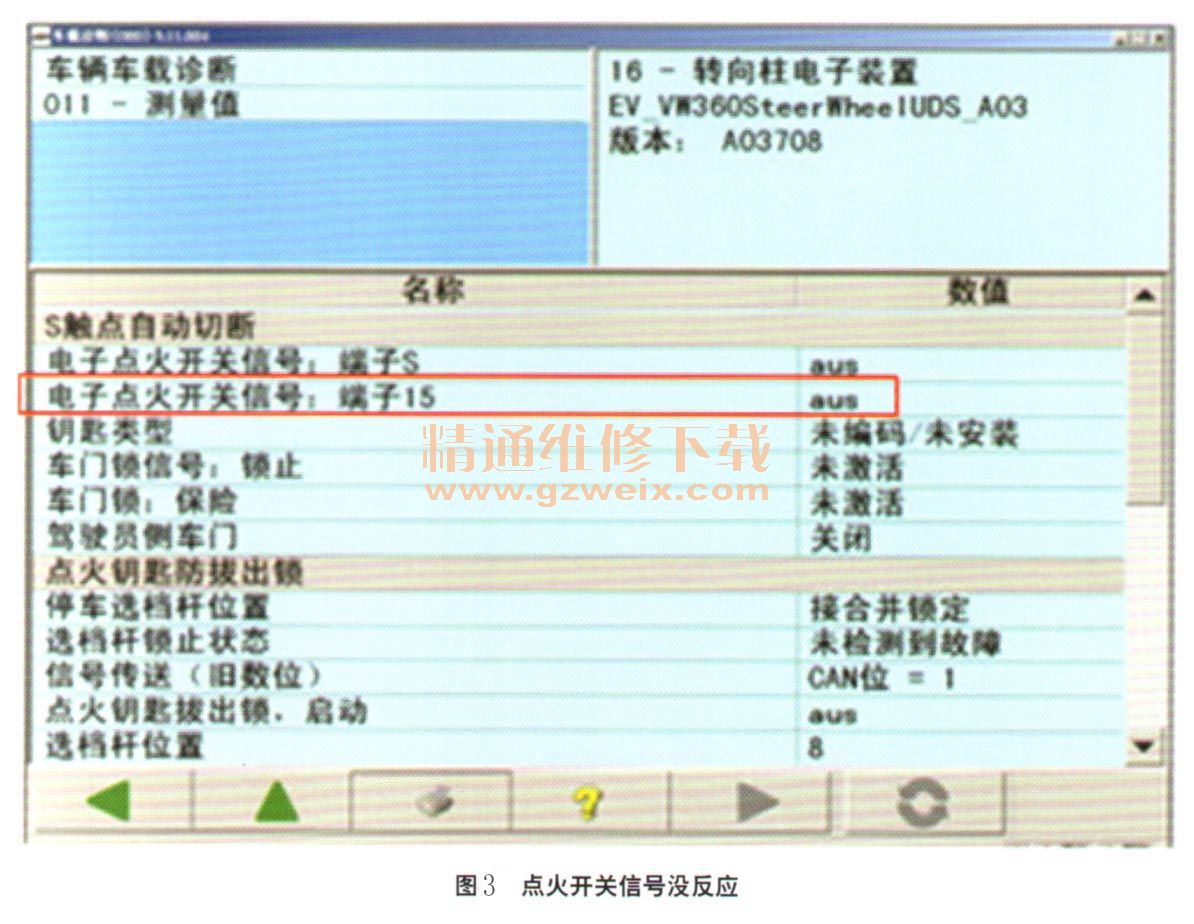

    接着检查一键启动开关E378,通过按压开关并读取数据,发现正常按压开关时在“16一转向柱控制单元”数据组中的点火开关信号没反应(图3),但大力按压时,开关又可以工作(图4)。经反复操作,基本上判断故障出在E378开关上。



    仔细检查一键启动开关E378,发现开关前部烟灰缸内的烟灰很多,E378开关处也有大量烟灰残渣(图5),因此怀疑这就是造成E378故障的原因。一键启动开关旁边的烟灰盒内烟灰没及时清理,导致一些烟灰类杂质通开关缝隙进入开关内部,造成开关接触不良,所以在正常操作开关时有时没反应,而用力按压开关时又可以启动车辆。

    故障排除:尝试用气枪对开关进行清洁,清洁后再次操作E378,功能恢复正常,故障彻底排除。
    回顾总结:对于开关类故障,可通过阅读数据流及开关外观来判断故障原因,检查是否存在进水、异物、安装不到位和连接不牢靠等因素,有的放矢,切不可盲目维修或盲目换件处理问题。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
