大众PQ35平合系列轿车鼓风机故障诊断与改进措施
来源:汽车维修与保养  作者:佚名  2017-05-16 10:48:20

    国产大众PQ35平台系列轿车包含速腾、高尔夫和明锐等车型,该系列平台车型空调与暖风系统结构基本相同,采用相同型号鼓风机。根据大量使用结果调查和维修实例发现,该系列平台轿车的鼓风机使用3~5年以上会发出“吱吱”异响,导致该噪声的原因是鼓风机风扇主轴生锈,一般采用拆卸润滑或更换鼓风机电机来解决。此类故障频繁产生,推测可能是设计缺陷导致,本文将根据该平台轿车特点提出合理维修方法和有效改进措施。

    一、故障现象
    国产PQ35平台系列轿车众多,本文将以最具代表性的大众高尔夫轿车进行故障诊断与排除说明。一辆2009年产大众高尔夫轿车,行驶120000km,行驶环境高温潮湿多雨。启动空调打开鼓风机,会发出“吱吱”异响,风量越大噪声越大。关闭空调单独打开暖风系统同样产生噪音,经过反复维修故障难以彻底排除。

    二、故障分析
    根据上述故障现象可以判断是该车鼓风机旋转时产生的噪音。将该车鼓风机拆下进行检查,发现鼓风机内大量灰尘和异物,风扇主轴严重锈蚀如图1所示。对鼓风机进行清洁,风扇主轴进行除锈润滑,故障排除。经过1~2年使用该类故障再次发生,同时发现该系列平台轿车都出现相同故障现象。另外,在沙尘过大的地区使用车辆,大量沙尘很容易进入鼓风机内部,导致电机旋转产生阻力并且噪声过大,严重时造成磨损需更换过鼓风机总成。

    大众PQ35平台系列轿车空调与暖风系统结构如图2所示,鼓风机通过主轴与风扇相互连接,产生噪音的位置就是鼓风机与风扇连接的主轴,产生噪音的主要原因是主轴生锈。而导致生锈的原因可能有水汽进入,反复生锈可能是鼓风机风扇高速旋转,致使主轴的润滑脂飞溅而,主轴得不到润滑。因此上述故障产生的原因可能是进气口密封不良所导致。

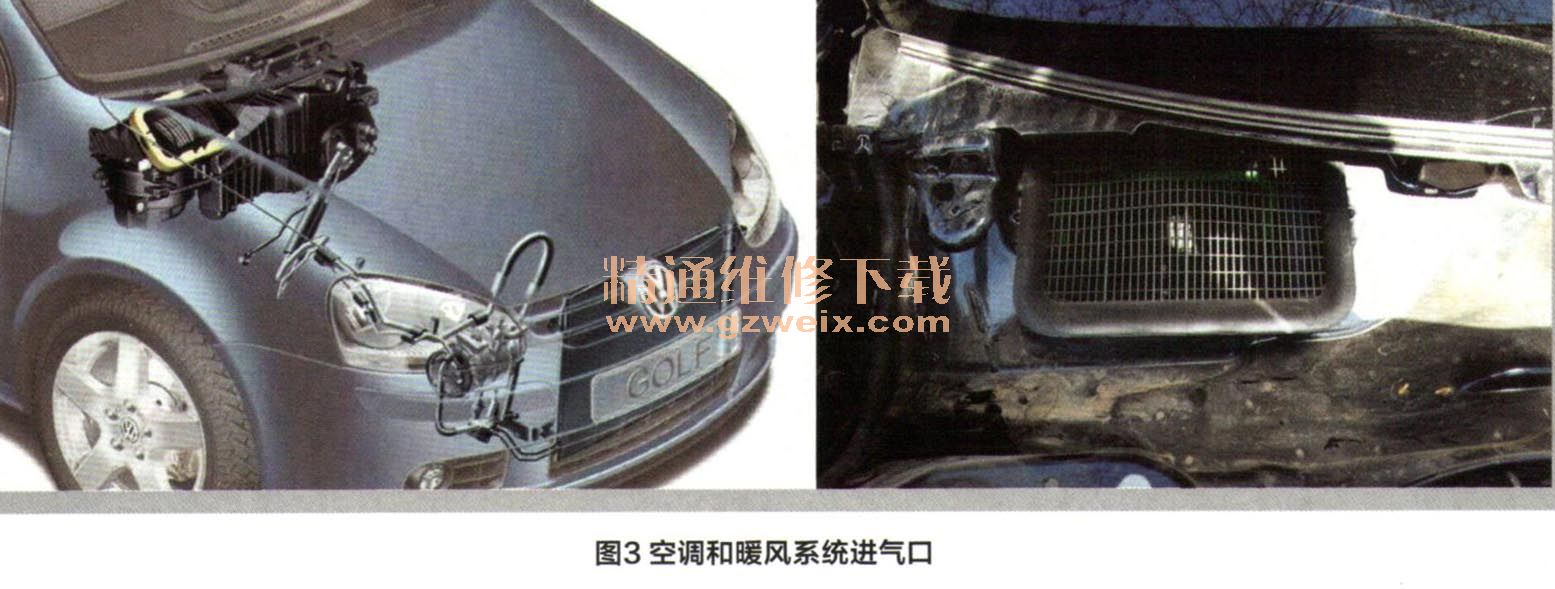

    该车空调和暖风系统进气口位于挡风玻璃右下侧,如图3所示。进气口处只安装一个简易进气口罩和滤网空气直接通过鼓风机吸入,未经过滤之前较大杂质和异物容易被吸入。另外,天窗排水口和挡风玻璃排水槽也经过该处,车辆长时间停放在露天场合或者树下,灰尘和细小的树叶会进入该区域,导致排水孔堵塞,车辆在雨天行驶时,此处会有积水产生,当打开空调时积水会被吸进鼓风机,长时间工作后导致鼓风机主轴生锈。

[1] [2]  下一页
