一辆行驶里程约3.9万km、配置1.8TSI发动机的2015年大众迈腾（B7L）豪华型轿车。用户反映：该车挡风玻璃喷水电机不喷水，大灯清洗电机可以正常喷水。
故障诊断：使用专用诊断仪VAS6150A检测，发现在中央电气控制单元J519中有故障码存储：00897挡风玻璃清洗器泵V5电路电气故障，静态（如图1所示）。
维修人员首先思考该车型挡风玻璃清洗泵V5的工作原理（如图2所示）：驾驶员操纵雨刷喷水开关，该喷水信号传递到转向柱控制单元J527中，转向柱控制单元J527通过CAN总线将信号传递给中央电气控制单元J519中；由中央电气控制单元J519控制挡风玻璃清洗泵V5工作。

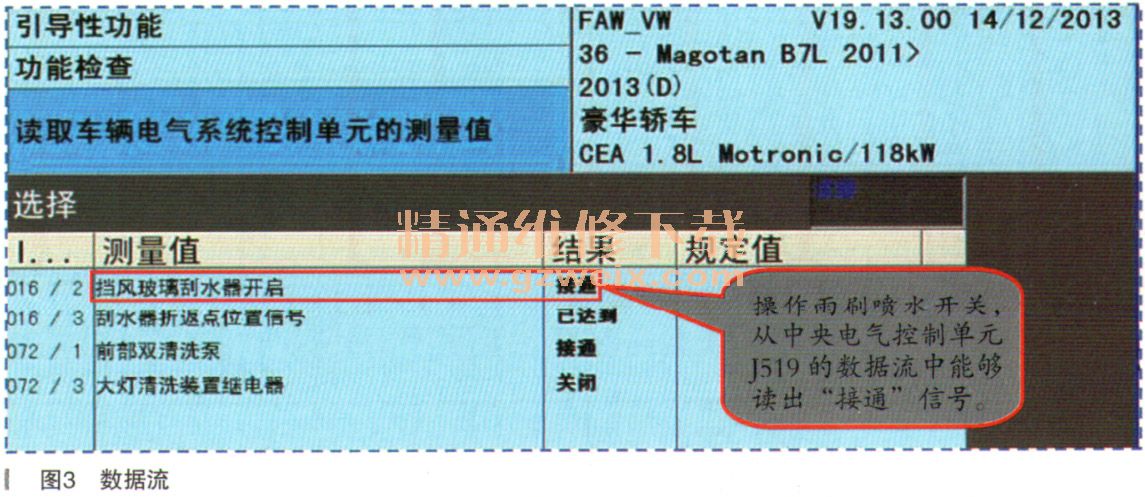

接着使用专用诊断仪VAS6150A读取数据流检杳，确认挡风玻璃喷水开关信号可以传递到中央电气控制单元J519内（如图3所示），说明雨刷开关、转向柱控制单元J527, CAN总线工作正常。
通过以上原理分析及数据流的检查，可以将故障范围锁定在：
（1）挡风玻璃清洗泵V5故障。
（2）挡风玻璃清洗泵V5到中央电气控制单元J519之间的线路故障。
（3）中央电气控制单元的供电搭铁线路故障及中央电气控制单元J519本身故障。
根据由简到繁的检查方法，首先按照电路图（如图4所示）检杳挡风玻璃清洗泵V5到中央电气控制单元J519之间的线路正常。使用专用诊断仪VAS6150A的执行元件诊断功能检测，挡风玻璃清洗泵V5不工作，在执行诊断功能同时，使用万用表测量挡风玻璃清洗泵V5插接器上的供电电压，检测过程中发现挡风玻璃清洗泵V5的插脚1和2分别对正极、负极的电压值均为0;说明中央电气控制单元J519没有电源输出到挡风玻璃清洗泵V5。
