检修大众捷达出租车突然不能起动
来源:本站整理  作者:佚名  2012-10-17 08:22:41


b)G40 凸轮轴位置传感器

发动机控制单元根据其信号,并结合曲轴上止点齿缺信号,可以判别一缸处于压缩上止点还是排气上止点,但其信号线没有屏蔽,也易受到电磁干扰。



3.发动机控制单元本身的原因

发动机控制单元对信号的处理,要兼备快速响应和一定的抗干扰能力,如图 5 所示,图中的两个 33nF 电容(C1、C2)和一个 47kΩ 电阻 R2 组成一个 π 形滤波器,C1、C2、R2 的参数选择和稳定性直接影响到发动机控制单元对信号的响应速度和抗干扰能力。



4. 点火系统产生电磁干扰的原因

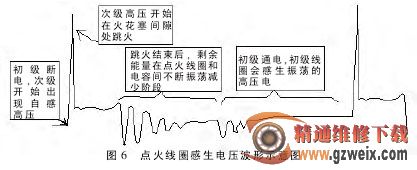

点火系统工作期间,其高压电路和低压电路中都存在电压和电流的周期变化,如图 6 所示,所以高压线做成高阻型,内加屏蔽网,火花塞也做成带内阻型的。如果电路滤波和屏蔽做得不好,例如选用了不合格的点火线圈、高压线和火花塞,就会对外造成电磁干扰。



5. 其它方面

如氙气大灯启动时,会产生 1 万V 左右的高压,稳压器屏蔽不良造的电磁干扰;起动机和发动机故障产生电磁干扰;因加装音响主机或功放产生的电磁干扰;外界的高压输电线、强辐射电气设备等。



6.人体静电和电烙铁的感应电也易造成一些意想不到的麻烦



人体静电可高达 1.5 ~2.5kV,放电时间极短;电烙铁工作时外壳会带有 30~50V 的感应电。在维修控制单元、汽车仪表等电子电路时,如果人体事先没有除静电 (洗洗手或戴上防静电环)、电烙铁外壳没有做接地或没有使用防静电电烙铁,易造成集成块损坏、储存块内的数据丢失、电控单元误动作等一些无法挽回的损图失。



防止电磁干扰引发意外故障的措施,归纳起来有:屏蔽、滤波、接地和阻尼,具体要从规范操作和使用正品配件做起。



总之,电磁干扰及其产生的影响,关系到汽车安全可靠性。作为维修工作者,应意识到现代电子化汽车中出现的许多新问题在相当程度上与电磁干扰的影响有关,在维修和改装中,做好电子电器部件的防电磁干扰措施,提高汽车运行的可靠性。
