一辆行驶里程约19万km，装配5 GR-FE发动机的2004款丰田皇冠轿车。该车出现排档锁故障
    故障现象：变速杆无法从P位移出。
    故障分析：用IT- II检测，无故障码，根据电路图检查ECUIG-RH熔丝正常，制动开关及其电路正常。检查换档锁止ECU及其电路。将点火开关ON时，检查插接器S10的1号与6号端子电压为12V，踩下制动踏板时S10插接器的7号端子电压为12V正常，说明换档锁止ECU有故障。拆下换档锁止 ECU并分解，将换档锁止ECU与S10插接器连接，当点火开关ON时，踩下制动踏板，检查SLS十与SLS一处电压为12V正常，说明换档锁止电磁阀故障。
    故障解决：更换换档锁止ECU。
    故障启示：查阅维修手册，可以少走弯路，所以在今后的工作中要熟练使用维修手册。

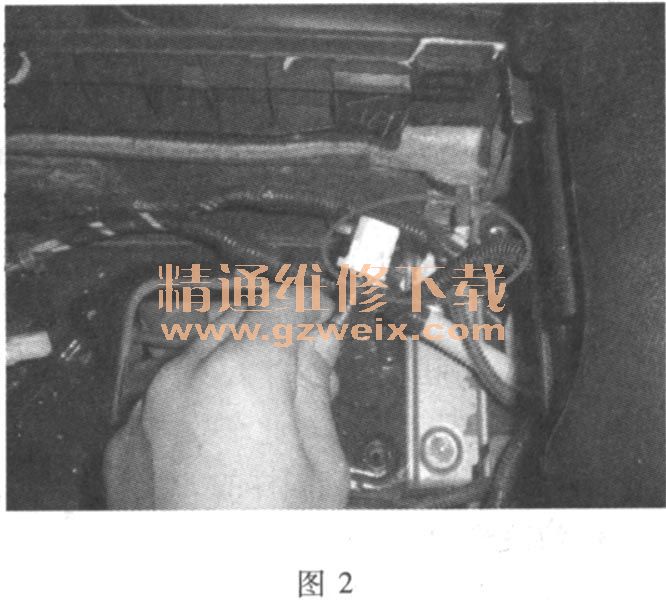

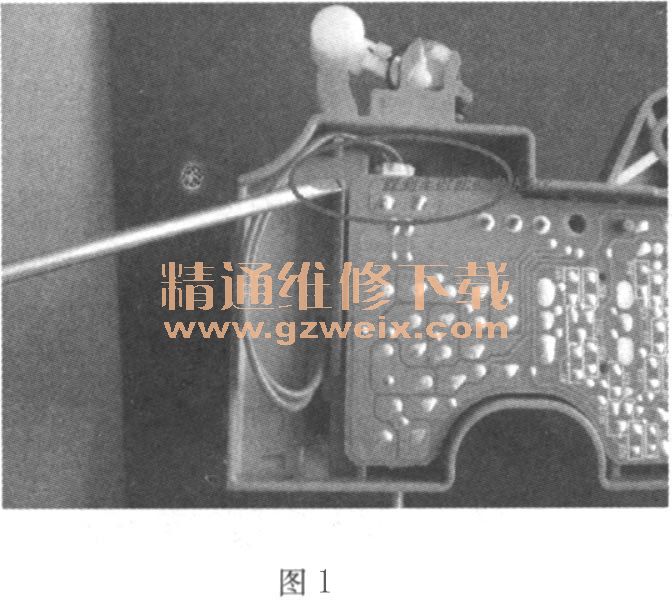

    相关图片如图1和图2所示。



    故障点评：换档锁止ECU故障不是很常见，按照维修手册的指示，逐步排除即可。当然，利用电路图的话，可能对整个电路的走向更能得到一个清晰地认识。
