一辆行驶里程约19万km的丰田皇冠3.0轿车。驾驶人通过后视镜调节开关调节左右后视镜时，后视镜各个方向均不能调整。
    故障检修：
    （1）故障原因分析
    经初步检查发现，熔断器盒内的“RADIO No. 2”熔断器已烧断。更换新的熔断器后，将电动后视镜左／右调节开关转到左侧时，左后视镜可垂直、水平方向转动调整；但电动后视镜左／右调节开关转到右侧时，右后视镜不能垂直方向转动，再进行水平方向转动调整也不行了；将电动后视镜左／右调节开关转回到左侧时，左侧的后视镜也都不能动作了。检查熔断器盒，“RADIO No. 2”熔断器又烧断了。
    上述检修过程说明，电动后视镜电路中有搭铁故障，可能的故障原因有：
    1）电动后视镜开关搭铁。
    2）右侧垂直方向转动电动机或水平方向转动电动机有短路故障。
    3）电动后视镜控制电路有搭铁之处。
    （2）故障检修方法

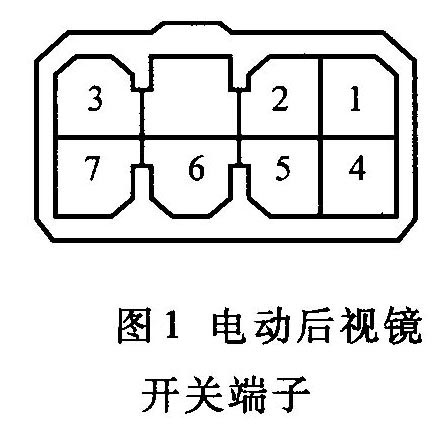

    1）检查电动后视镜开关。拆下电动后视镜开关，其端子排列如图1所示。将左／右调节开关拨至R位置，上、下、左、右拨动后视镜按钮开关，测量各端子的导通情况。正常情况下，电动后视镜开关在上、下、左、右位置时的开关导通情况如表1所示。



    检查结果为正常，说明烧熔断器与电动后视镜开关无关。
    2）检查电动后视镜电动机工作情况。断开右侧电动后视镜线路插头，用两根导线将蓄电池的正、负极接入电动后视镜插座3、 1号端子，电动后视镜向左转动；将蓄电池的正、负极互换连接后，电动后视镜向右转动。再将蓄电池的正、负极接入电动后视镜的2、1号端子，在导线端接触电动后视镜插座端子的瞬间，发出了强烈的火花，说明垂直方向转动电动机有短路故障。
    （3）故障处理措施
    更换右侧电动后视镜，再进行电动后视镜调整操作试验，左右电动后视镜垂直、水平方向转动均正常，故障排除。
    故障分析：由于右侧电动后视镜垂直方向转动电动机有短路故障，导致了电动后视镜电源电路中的“RADIO No. 2”熔断器烧断。更换熔断器后，进行右侧后视镜垂直方向调节以外的操作均正常，但只要进行右侧电动后视镜垂直方向转动调节，就会立刻使“RADIO No. 2”熔断器再次烧断，从而导致电动后视镜均不工作的故障现象再现。
