故障现象：可以智能上车，进入车辆后，踩住刹车无法启动车辆，车外启动机无反应，可以打开点火开关到ACC档，同时仪表上多个故障灯同时亮起，发动故障灯，EPS灯，电子手刹系统故障灯，手刹灯闪烁，D3档灯闪烁，MID上显示CHECK CHANGE SYSTEM（检查充电系统），另外打开ACC档后，电瓶指示灯和充电指示灯不亮。用HDS连接车辆发现无法进入任何系统。



原因分析：

    对于车辆和测量无法连接HDS任何系统，仪表上又有多个故障灯亮起的现象。在排除了HDS本身问题的情况下（可以通过连接正常车辆排除HDS本身故障），有以下三种可能：

    A.  ECM/PCM电源和搭铁故障；

    B.  F-CAN通信线线路故障；

    C.  ECM/PCM内部损坏：

    三种可能的排除顺序也有一定讲究，必须依据ABC的顺序排除，否则极易走弯路。



诊断过程：

1．检查ECM/PCM电源和搭铁故障

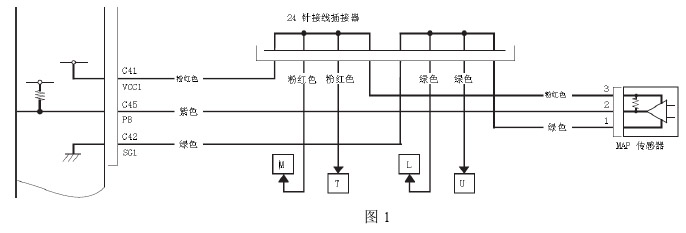

  确认方法，取下MAP传感器插头，打开点火开关，检查其电源（粉红）和搭铁（绿色）情况，发现无电源（粉红），但有搭铁（绿色），由于MAP传感器是由ECM/PCM提供电源(VCCI）和搭铁（(SG1)的，所以得出推论：ECM/PCM没有供电，但搭铁正常。

2. ECM/PCM是没电源可能的原因：保险丝，PGM-Fl主继电器1和电源线路故障

    本着由易到难的顺序，首先检查发动机盖下有发动机故障灯标志的15号（15A）的保险丝，发现其己熔断，换上新的15号保险丝，再次熔断，说明发动机盖下15号保险丝线有短路点存在。



3．查询维修手册中15号保险丝所控制的线路

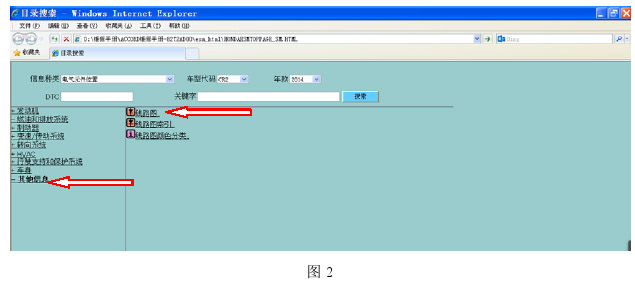

  在电气元件位置》其他信息》线路图

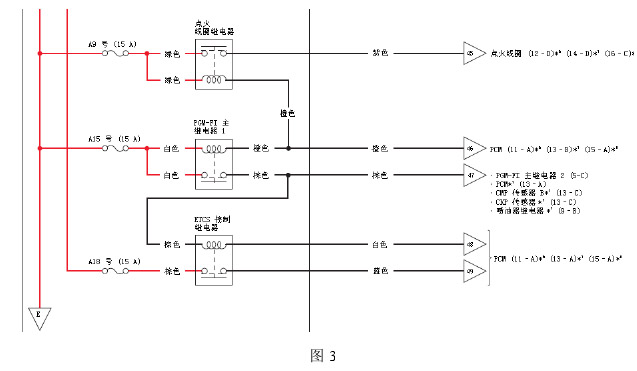

  发现15号保险丝管的可能短路的部件有：点火线圈继电器，PGM-FI主继电器1, ECTS控制继电器，PCM A/B插头，PGM-FI主继电器2, CMP传感器B,CKP传感器，喷油嘴继电器

    4.断开以上可能短路的部件，排除短路故障

      插上良好的15号保险丝，分别接回所怀疑的部件，当插上CKP传感器插头时，保险丝再次熔断，说明故障点为CKP传感器内部短路，更换CKP,故障排除。

故障排除： 更换CKP,故障排除

经验总结：HDS无法与车辆通讯是指HDS无法与ECM/PCM通讯，如果HDS诊断工具没问题的话，则可能的故障点是ECM/PCM或F-CAN，然后按由易到难的顺序排除。
