本田雅阁轿车不能自动换挡
来源:本站整理  作者:佚名  2018-01-02 09:28:33

    一辆行驶里程约18.3万km、装备2. 2L发动机,自动变速器的广州本田雅阁轿车。该车在使用中出现变速器不能自动换挡,仪表上挡位指示灯“D4”一直闪烁的故障现象。
    故障诊断:首先将自诊断接头短接,变速器故障指示灯“D4”闪烁代码为7号故障码,即“换挡电磁阀A断路”。但从控制模块插接器处测量其阻值在正常范围内,且通电后动作正常,可见电磁阀A及其线路并无问题。再检查控制模块,发现有进水的痕迹,怀疑控制模块损坏。经检查最后确定是控制模块的自诊断系统出现故障。由于在打开点火开关大约is内,控制模块对传感器及电磁阀进行检测,电磁阀此时需要通电。而12V的“通电确认”电压输人CPU时,因进水短路使其损坏。在监测到上述“故障”后,控制模块指令切断电磁阀供电电压,同时使故障灯报警。

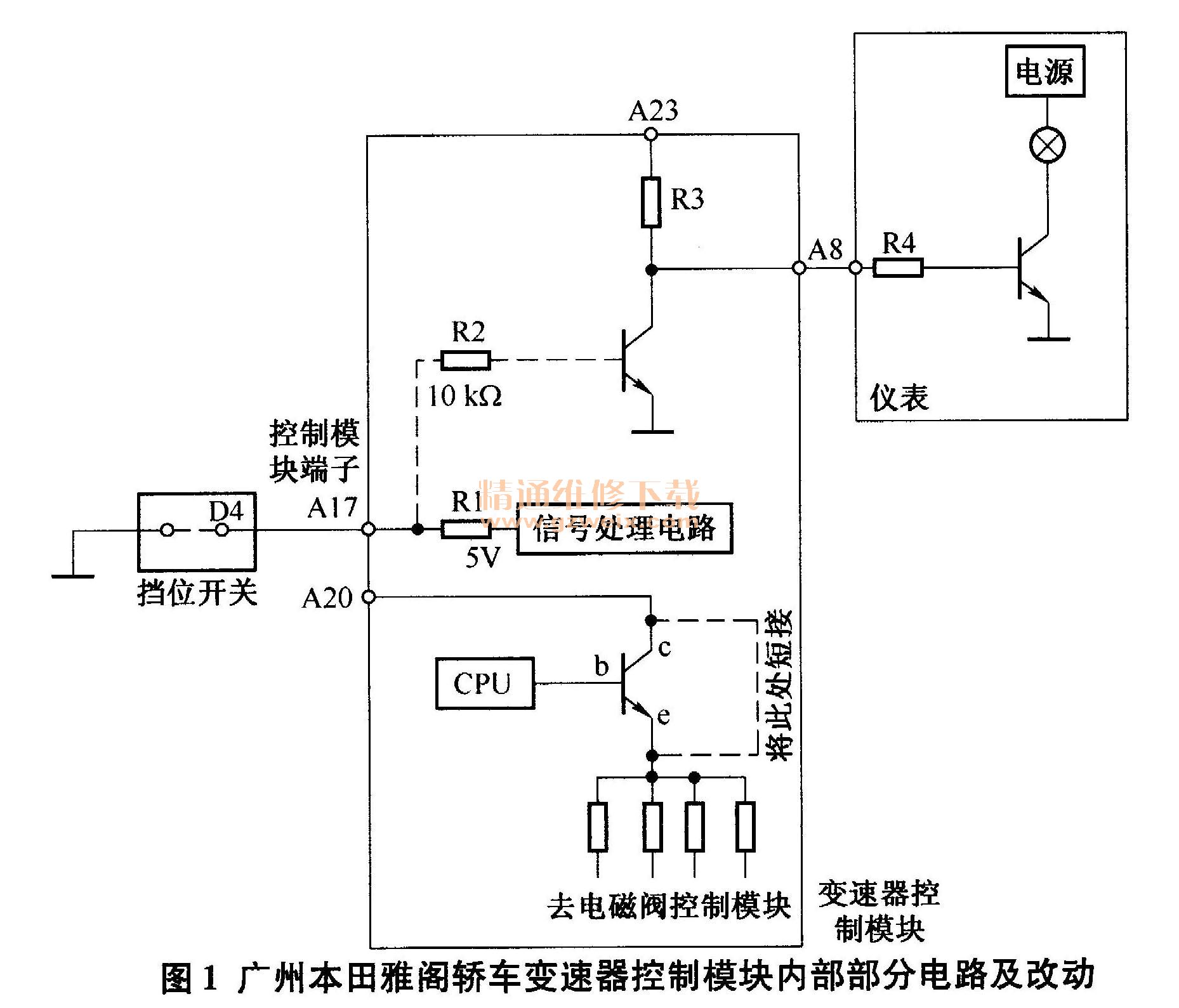

    为节省费用,对控制模块本身进行修理。如图1所示,在控制模块的右上方可以看到一个带散热片的大功率三极管,其作用是向电磁阀供电。由于控制模块已指令该三极管切断对电磁阀的供电,所以将该三极管的集电极和发射极直接短接,使控制模块不再对电磁阀进行控制。假定控制模块其他地方没有损坏,自动换挡应当恢复正常。试车证明自动换挡功能完全恢复正常。

    接着对一直闪烁的“D4”指示灯作改动:用一型号为9013的NPN型三极管,基极串联一个10kΩ的电阻R2后,接人通向挡位开关的5V信号电压,集电极则通过一个5kn的电阻R3与12V电源相连,同时与输入仪表的信号线并联。这样换挡杆在“D4”挡时,三极管基极由于没有电压输人而截止。12V电源经电阻R3后输人仪表,使“D4”灯点亮。而换挡杆在其他挡位时由于5V信号电压使三极管饱和导通,输人仪表的电压对地短路,"D4”灯熄灭,结果证明改动成功,故障排除。
