一辆本田雅阁2.4L轿车，用户反映该车在刚开空调时有冷气，经过一段时间后空调不制冷，并称前几天因压缩机损坏更换了新压缩机总成。
    工作原理：
    1．本田雅阁轿车空调制冷系统的组成

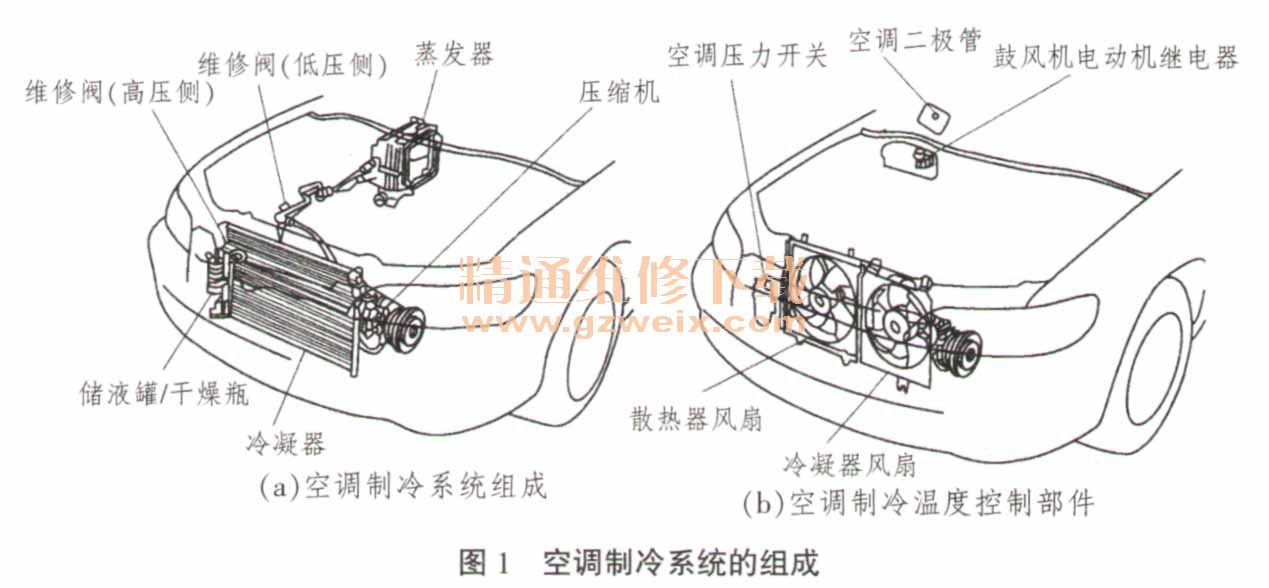

    如图1（a）所示，空调制冷系统主要由压缩机、冷凝器、蒸发器、膨胀阀、干燥罐等组成。空调制冷温度的控制部件有：空调压力开关、压缩机电磁离合器、冷凝器风扇、散热器风扇，如图1（b）所示。

    2．空调制冷系统的基本原理由发动机驱动的压缩机将气态的制冷剂从蒸发器中抽出，并将其压入冷凝器。高压气态制冷剂经过冷凝器时因液化而进行热交换（释放热量），热量被车外的空气带走。高压液态的制冷剂经膨胀阀的节流作用而降压，低压液态制冷剂在蒸发器中汽化而进行热交换（吸收热量），蒸发器附近被冷却了的空气通过鼓风机吹入驾驶室。气态的制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭的循环流动，不断地将驾驶室内的热量带到车外，将车内的温度降至适宜的范围。空调制冷系统的工作原理图见图2所示，电路图见图3所示。



    故障诊断：根据空调系统工作原理及故障现象分析，可能的故障原因有：
    1．空调压缩机离合器不能吸合；
    2．空调制冷系统的堵塞；
    3．冷凝器风扇完全不能运转，但在空调接通时散热器风扇能运转；
    4．空调制冷系统不工作，即散热器风扇和冷凝器风扇及压缩机等都不工作。
    根据上述分析，我进行如下的检测：试车，确认空调系统确实在刚开空调时有冷气，经过一段时间后就没有冷气的故障现象；首先检查鼓风机是否能够运转，结果鼓风机运转正常；接下来检查空调皮带轮的皮带张力是否正常，我用大拇指压了一下空调皮带轮的皮带，根据经验判断其张力符合要求；接着我又查看了空调压缩机离合器是否能够啮合，结果看到空调压缩机离合器不能啮合，怀疑空调压缩机离合器、冷凝器风扇电动机及其控制电路和空调制冷控制电路等有故障。
      （一）电路的检修
      1．空调压缩机电路的检修
      检查空调压缩机离合器控制电路的熔断器：查看发动机舱内熔断器／继电器盒中的58号熔断器（20A）以及驾驶席侧仪表板下熔断器／继电器盒中的3号熔断器（7.5A）是否断路，若熔断器是正常的，则说明该空调制冷系统空调压缩机离合器控制电路熔丝无故障。
    检查空调压缩机离合器继电器：从发动机舱内熔断器／继电器盒中拆下压缩机离合器继电器，并对其进行检测。测量压缩机离合器继电器4芯插座1号端子对地电压，如图4（a）所示，正常。检测压缩机离合器继电器触点2端子的连接线路：用导线将压缩机离合器继电器4芯插座的1号端子与2号端子短接，如图4（b）所示，看压缩机离合器能否吸合。经检测对地电压正常，说明空调压缩机离合器继电器插座4号端子对地无故障。

    检测空调压缩机离合器的吸合情况：直接给空调压缩机离合器加12V的电压，看空调压缩机离合器能否吸合，经测试，空调压缩机离合器能够吸合，说明该空调制冷系统的空调压缩机离合器及其控制电路无故障。
