宝马750Li轿车PT-CAN故障
来源:汽车维修技师  作者:佚名  2015-09-21 08:28:09

    摘要:宝马E66仪表故障灯全亮,启动后转速表不动,挡位灯闪烁。

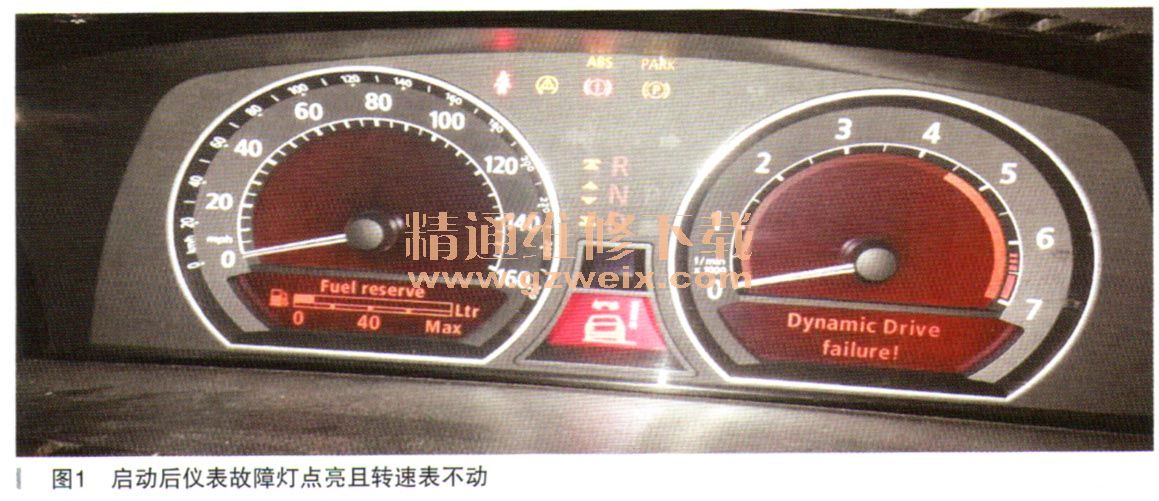

    一辆行驶里程约17.3恨km的2005款宝马750Li轿车。此车在我厂维修发动机漏油和天窗无法打开,在维修项目完成后在停车场放一个晚上,正好下雨,车也被淋了一个晚上,第二天客户来取车时就发现有新的故障出现,仪表故障灯全亮,启动后转速表不动,挡位灯闪烁,如图1所示。

    故障诊断:接车后先使用原厂诊断仪ISID进行全车诊断,发现发动机控制模块、变速器控制模块、动态稳定控制模块、主动定速巡航ACC控制模块、LM照明模块、电子减震EBD控制模块、驻车制动控制模块,以上模块全部无法用诊断仪进入系统读取信息。从ISID调出此车维修电路图得知,以上无法通信的控制模块都为PT-CAN上的用户。
    车辆中的电子控制模块通过一个网络相互连接,可央网关模块在这个系统网络中起重要作用,中央网关模块负责将信息从一个总线系统传递至另一个总线系统。
    发动机控制和底盘调节系统通过PT-CAN(或PT-CAN2)和FlexRay总线系统与ZGM连接。常用车辆电气系统的控制模块通过K-CAN和K-CAN2连接。
    对于信息和通信技术范围内的大部分控制模块来说在MOST用作信息载体使用。车辆诊断通过D-CAN连接。通过访问以太网进行车辆的编程/设码。总网络由保障各个控制模块之间通信的不同的总线系统构成。
    两组总线系统原则上有所不同:
    ·主总线系统:以太网、FlexRay、K-CAN、K-CAN2、MOST、PT-CAN和PT-CAN2
    ·子总线系统:BSD、-CAN(诊断CAN)、LIN、木地CAN
    车身CAN(K-CAN):K-CAN用于部件的低数据传输率通信。K-CAN通过中央网关模块也可与其他总线系统连接。一些K-CAN中的控制模块使用一根LIN总线作为子总线。K-CAN的数据传输率为100kbit/s,并采用双绞线结构(两根绞合的导线)。K-CAN可在故障情况下作为单线总线运行。
    车身CAN2(K-CAN2)K-CAN2用于控制模块的高数据传输率通信。K-CAN2通过中央网关模块也可与其他总线系统连接。一根LIN总线作为子总线连接在K-CAN2内的所有控制模块上。K-CAN2的数据传输率为500kbit/s、并采用双绞线结构。
    传动系CAN(PT-CAN) : PT-CAN将发动机控制与变速器控制以及安全和驾驶者辅助系统范围内的系统相连接。通过连接至各个系统的分支线构成线型结构。PT-CAN的数据传输率为500kbit/s,并采用双绞线结构。
    动力传动系CAN2( PT-CAN2):PT-CAN2是发动机控制范围内的PT-CAN的一个冗余,也用于将信号传送至燃油泵控制。PT-CAN2的数据传输率为500kbit/s,结构是双导线配以辅助唤醒导线。
    以太网:是一种供应商中立的、通过电缆连接的网络技术。使用TCP/IP(Transmission ControlProtocol/ Internet Protocol,传输控制协议/互联网络协议)协议和UDP(User Datagramm Protocol,用户数据报协议)协议作为传输协议。
    FlexRay:每个通道最大数据传输率高达10Mbit/s、 FlexRay明显快于今天在车辆中在车身和驱动机构/底盘范围内使用的数据总线。中央网关模块建立不同的总线系统和FlexRay之间的连接。根据车辆的装备状态在Z GM中有一个或两个各带有4个总线驱动器的星形耦合器。总线驱动器将控制模块的数据通过通信控制器传输至中央网关模块(ZGM)。受到限定的数据传输确保每条信息实时传输给定时控制的部件。实时表示在规定的时间内进行传送。

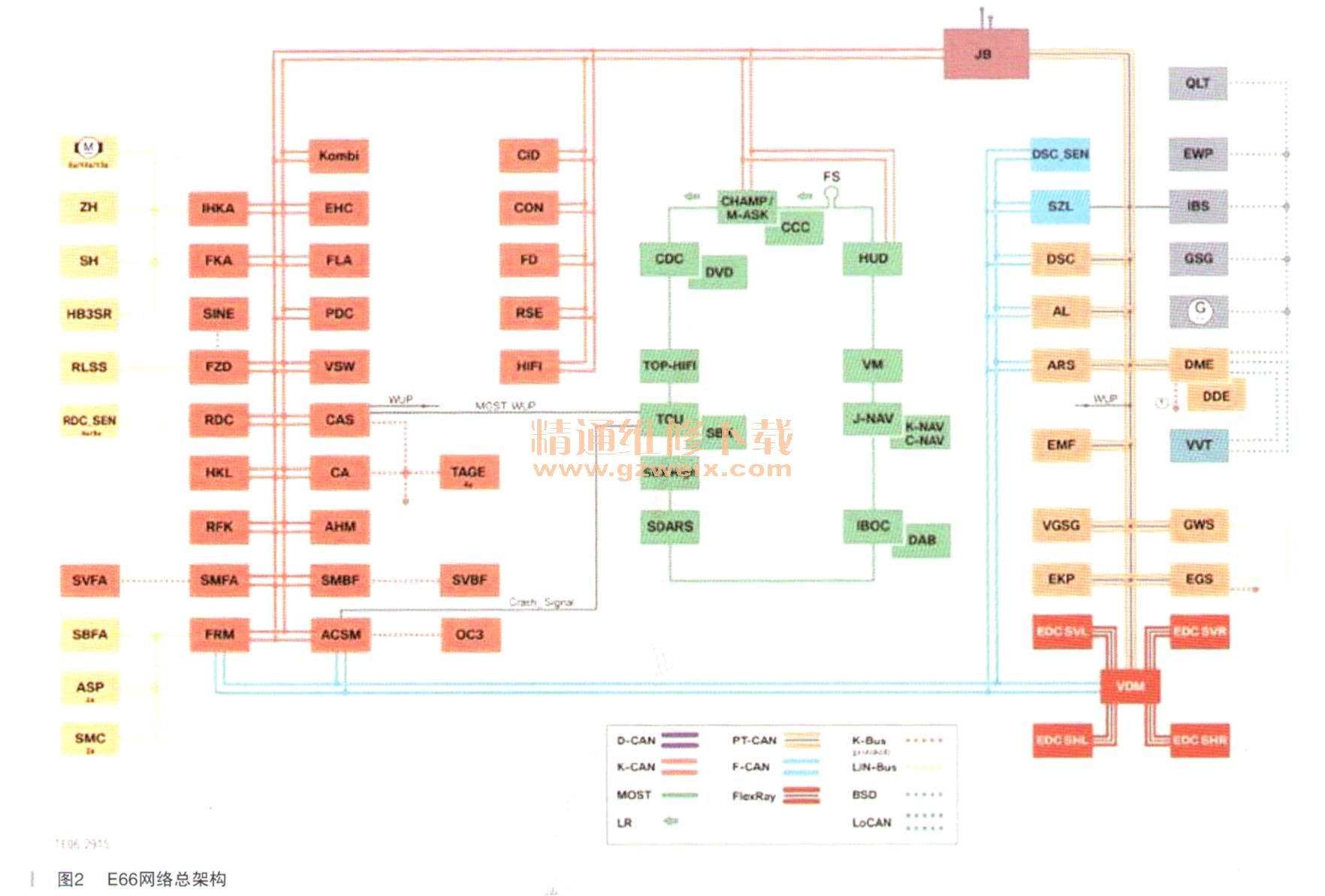

    MOST总线系统:是一种用于多媒体应用的数据总线技术。MOST总线使用光脉冲用于数据传输,其结构为环形结构。环形结构中的数据传输只沿一个方向进行。只有中央网关模块才能实现MOST总线和其他总线系统之间的数据交换。车辆信息控制模块用作主控制模块,其余总线系统的网关是中央网关模块,如图2所示。

    总线系统中故障可能原因有:
    ·总线导线短路
    ·总线导线断路
    ·网关中出现故障
    ·控制模块发送和接收部件中出现故障
    在得知整套网络系统的结构后,我们就针对PT-CAN可能出现的故障来查找,从副驾驶杂物箱后找到ZGM中央网关模块,然后找到PT-CAN的两条CAN线。使用万用表测量电压,在没打开点火开关的时候,CAN-H是2.6V,CAN-L是2.4V。打开点火开关测量CAN-H是11V、CAN-L是10V。此时我们就可以基本确定PT-CAN是总线导线短路到12V导致故障,于是在把点火开关关闭的情况下使用诊断仪去诊断,可以发现PT-CAN所有的用户都能正常通信,打开点火开关后就失去通信,原因是PT-CAN短路至12V。接下来我们只需要找到短路的地方就能排除这个故障了。

[1] [2]  下一页
