一辆行驶里程约8万km，车型为E60的2007年宝马530Li轿车。用户反映：该车仪表板信息显示屏黑屏，音响不工作。
    检查分析：维修人员检测网关控制单元，发现在树形控制单元分布图中，光纤局域网中的控制单元全部为黄色，即无通讯。对于宝马E60车型而言，故障诊断仪无法对光纤环路的断点进行诊断，遇到这种情况只能用手工的方法进行诊断。这里可以利用光纤网络的一个特点—断电复位来帮助故障设断。
    所谓断电复位是指对于光纤局域网中的控制单元，当断开其电源1 min后再接上，如果控制单元本身没有问题的话，其光信号输出端会发出可见光。
    于是拆下主机，从主机上取下光纤插接器，然后断开主机线束的插接器。等待1 min后插回插接器，此时光信号输出端没有发光，由此判断问题出在主机上。

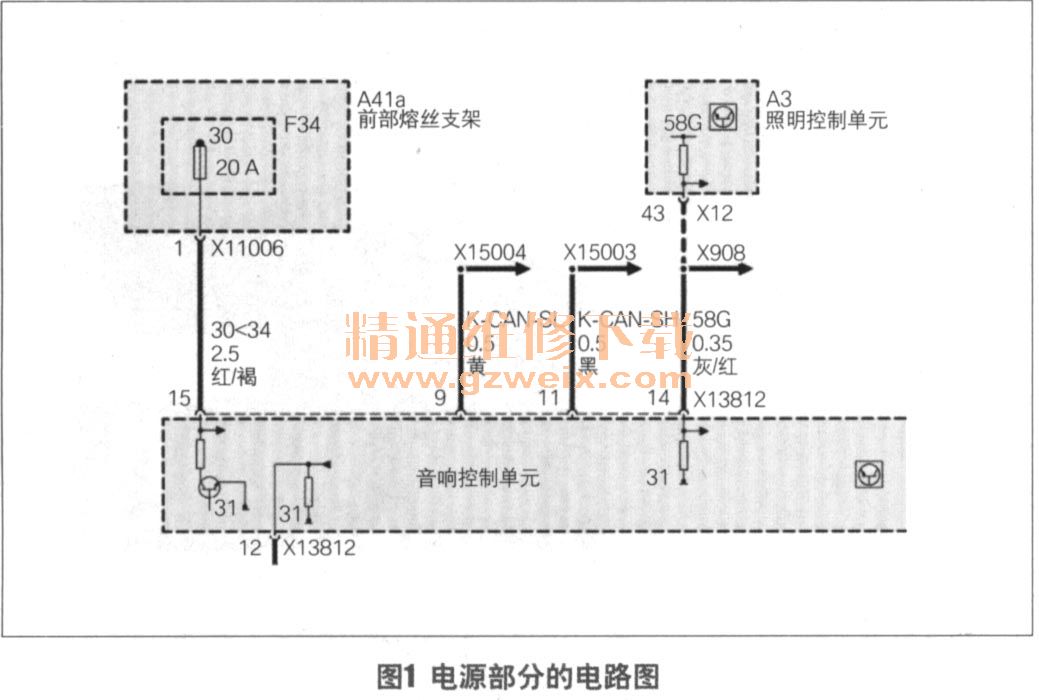

    首先按照电路图（图1）检查主机的电源部分。测量插接器X13512的15号脚电压时发现仅为2V，而正常值应是12V。检查熔丝F34，没有发现问题。测量熔丝上游电压，仍为2V，说明问题出在前部配电中心上。

    故障解决：更换前部配电中心，故障排除。
