看图学习变频空调器故障维修
来源:本站整理  作者:佚名  2014-08-10 07:47:16

    第2章 变频空调器故障特点和判别方法
   2.1变频空调器的故障特点与基本检修方法
    空调器工作的环境比较恶劣,一般都在炎热的环境或是寒冷的环境,因而发生故障的情况比较多,在检修变频空调器的过程中,可根据空调器的故障特点大致判断出故障原因,并遵循检修流程查找出故障点,对变频空调器进行检修。
    2.1.1变频空调器的故障特点
变频空调器出现故障后通常会出现压缩机间歇工作、制冷/制热效果不良、自动停机、通电无反应、室外机不工作等故障。
    变频空调器是在普通空调器的基础上加入了变频驱动电机,实际上是在压缩机电机的驱动电路中采用了变频控制电路,其他的部分基本上没有多大的区别。
    1.变频压缩机间歇运转的故障
    变频空调器的压缩机主要由变频模块控制,并由过热保护电路对压缩机进行保护控制。变频压缩机出现间歇运转的故障后,往往会引起变频空调器出现制冷/制热效果不
良、有噪声、显示故障代码等故障。

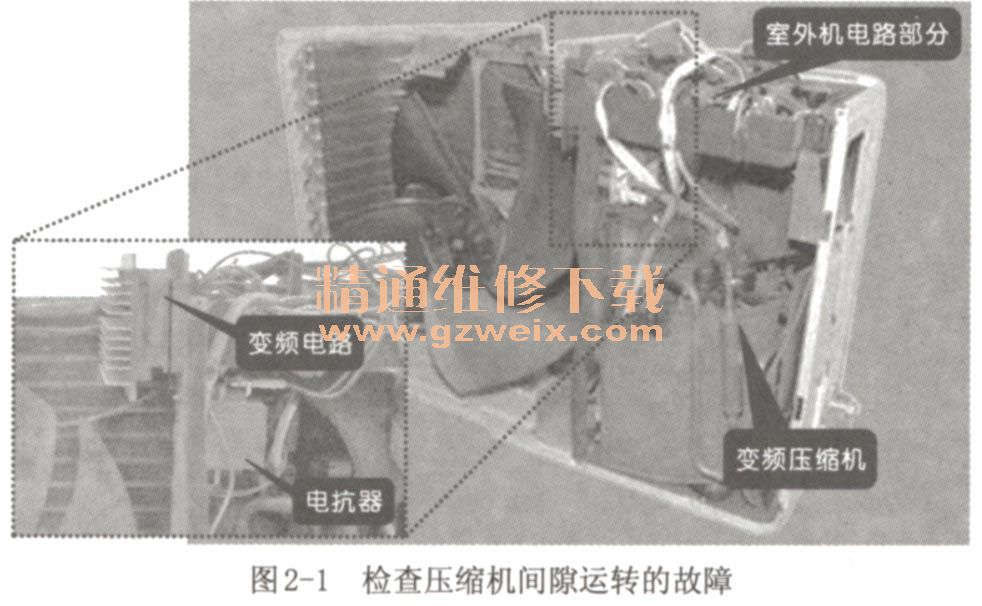

    当变频空调器出现压缩机间歇运转的故障时,应重点检查变频压缩机的过热保护器、保护电路、电抗器、变频驱动电路等是否存在故障,如图2-1所示。

    2.变频压缩机不运转的故障
    变频压缩机不运转通常是由于桥式整流堆、变频电路、控制电路、电源电路等引起的,且压缩机不运转,常导致变频空调器出现不制冷、不制热的故障。排查变频压缩机不运转的故障时,可先检测桥式整流堆和变频电路,再对控制电路、电源电路电路进行检测,如图2-2所示。

    3.变频电路故障
    变频电路由控制电路对其进行驱动控制,并由电源电路为其提供280V左右的直流电压,当变频电路工作后,进而驱动变频压缩机运转。变频电路损坏除了导致压缩机不运转的故障外,还会引起变频空调器出现故障代码、运行停机、启动跳闸等故障。

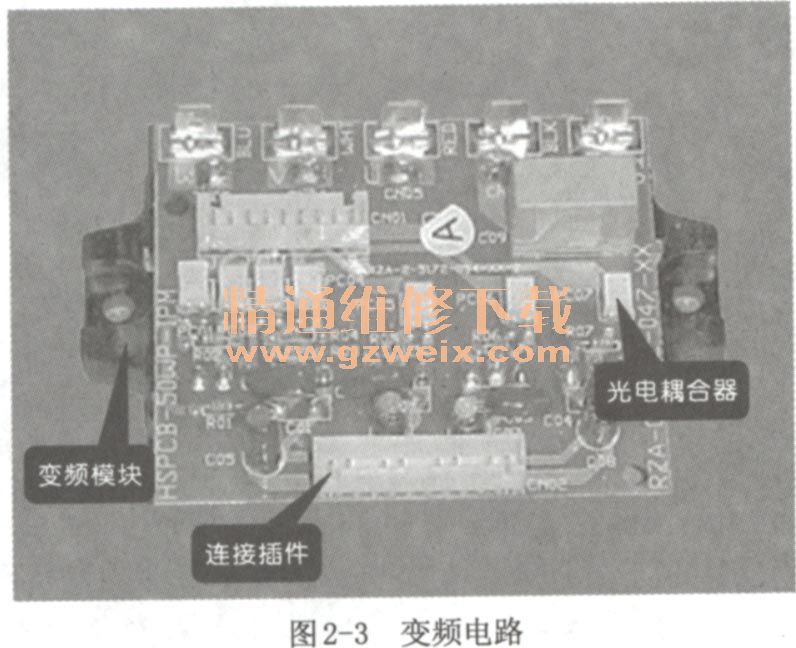

    检修变频电路的故障时,应注意变频电路的高压供电桥式整流堆。检修变频电路,可重点对其内部的变频模块、光电祸合器、保护二极管等进行检修,如图2-3所示。

    4.通电无反应的故障

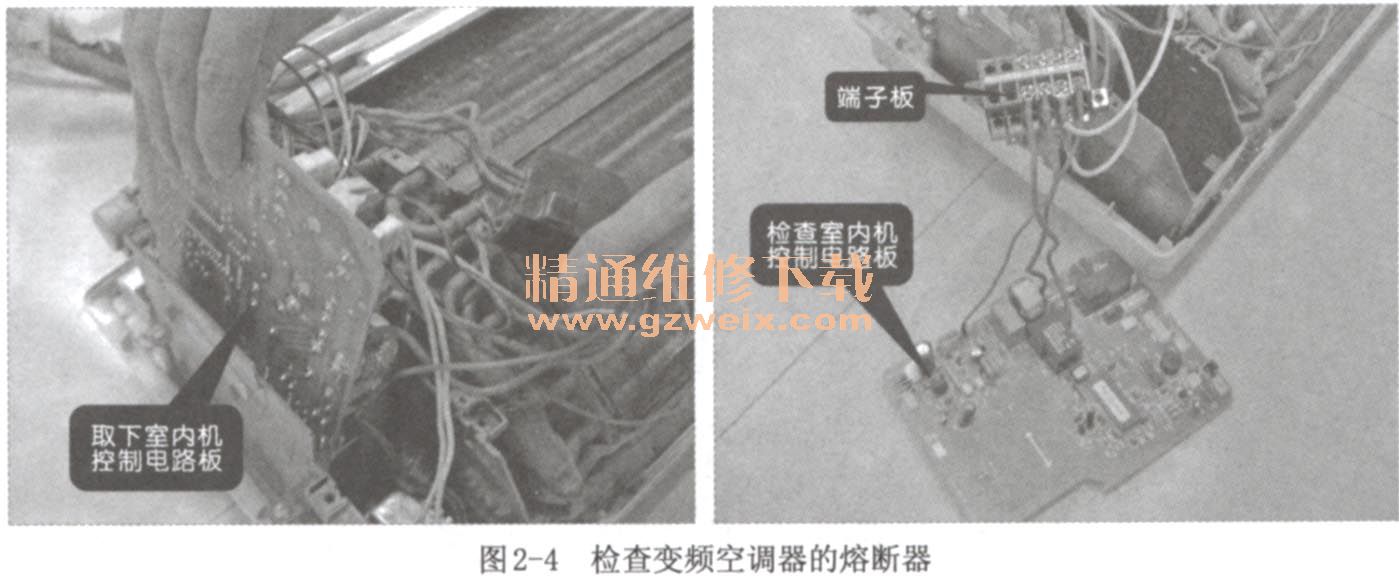

    变频空调器出现通电无反应的故障时,往往表现为通电后,使用遥控器控制变频空调室内机、室外机均无反应。出现此种现象,通常是由遥控接收电路、控制电路、电源电路所引起的。在检查开机无反应的故障时,可先确定变频空调器的熔断器是否良好,如图2-4所示,再依次排除遥控接收电路、电源电路等故障原因。

    5.不通电的故障

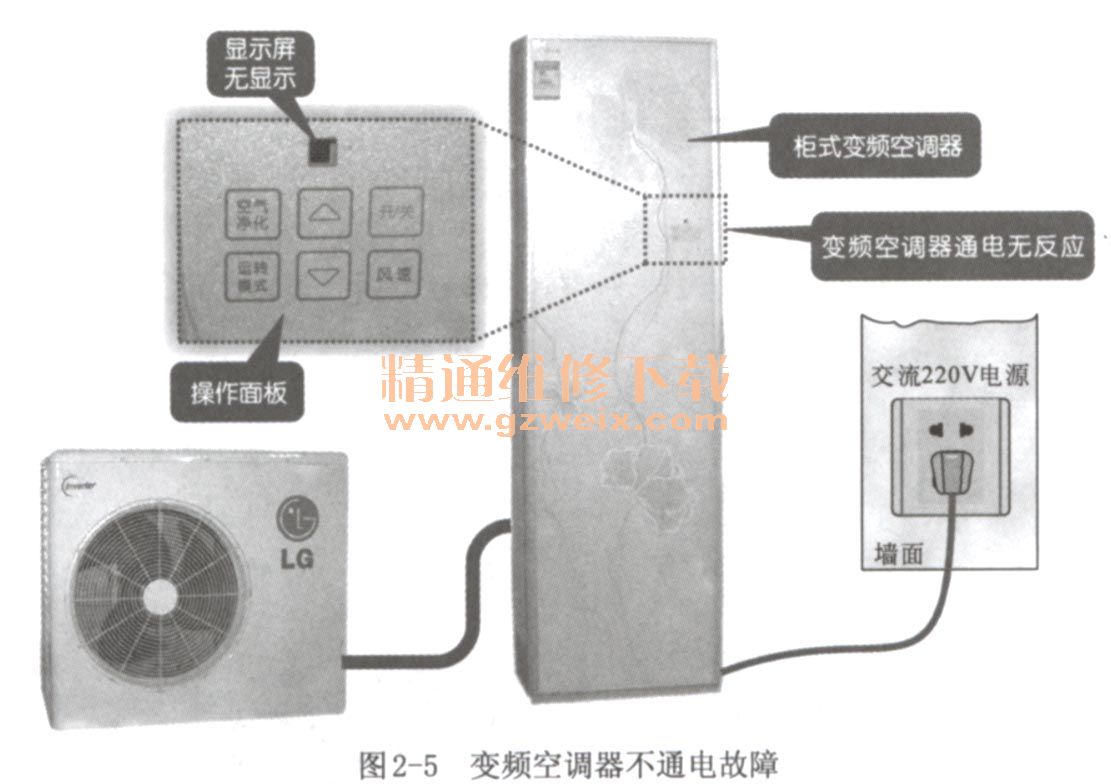

    变频空调器不通电故障,即是指通电无反应。变频空调器连接电源后,分体柜式变频空调器显示屏无任何显示,或者分体壁挂式变频空调器无通电提示音。分体柜式变频空调器使用操作面板操作时,无任何反应,且用遥控器控制时空调器也无开机情况,如图2-5所示。

    变频空调器出现不通电的故障,往往是由电源电路、通信电路、控制电路损坏所导致的。检修时,可重点对电源电路和通信电路进行检测。
    6.开机跳闸的故障
    开机跳闸的故障,是指变频空调器通电后良好,当开机启动时,室内的整个电路就出现保护器跳闸的现象。出现此种现象,说明变频空调器的内部电路有短路或漏电的情况。此种故障,往往是由于空调器的风扇电机的启动电容损坏、变频模块击穿、电源电路、滤波器、桥式整流堆、滤波电容或电抗器损坏所导致的。

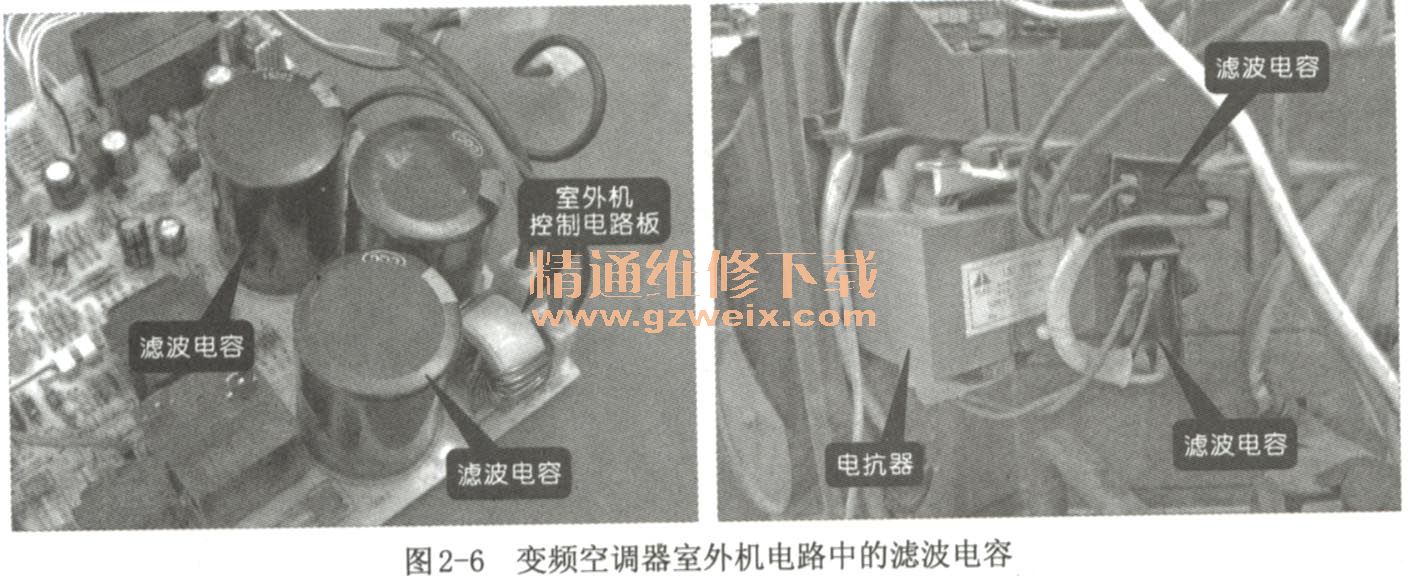

    变频空调器的启动电容主要用于控制变频空调器的室外风扇、变频模块的启动工作等,当启动电容损坏后,通常会引起线路中的电流冲击较大,从而导致开机跳闸的故障。如图2-6所示为变频空调器室外机电路中的滤波电容。

    7.制冷管路异常的故障

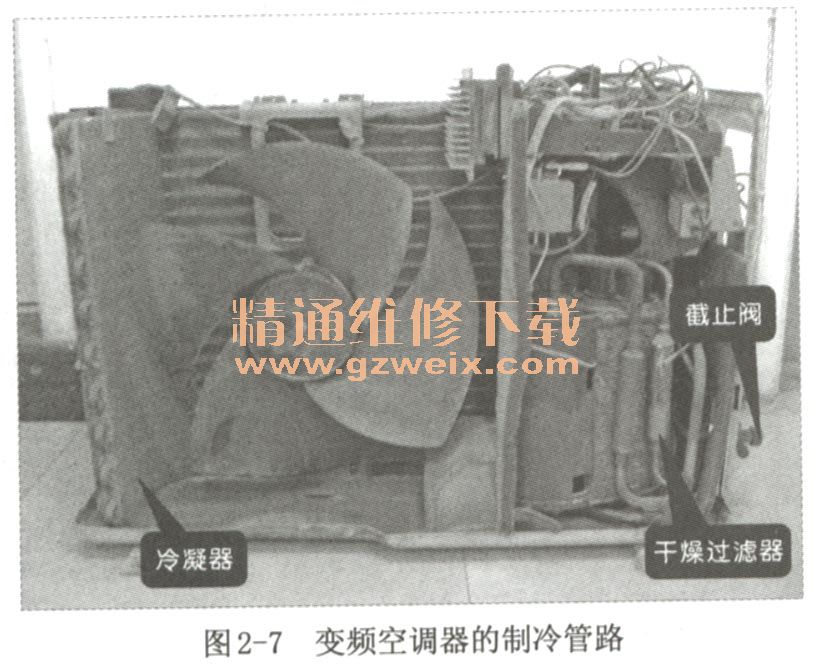

    变频空调器制冷管路主要包括室内机管路、之外及管路等,例如蒸发器、四通阀、干燥过滤器、毛细管、冷凝器等,制冷管路出现异常后,通常表现为制冷/制热效果差、不制冷/制热、管路结霜、不制冷、管路泄漏等故障。如图2-7所示为变频空调器的制冷管路。

    8.自动停机的故障
    变频空调器的自动停机故障,通常表现为变频空调器运行一段时间后,变频空调器不运转,当重新启动后又出现运行一段时间停机的现象。

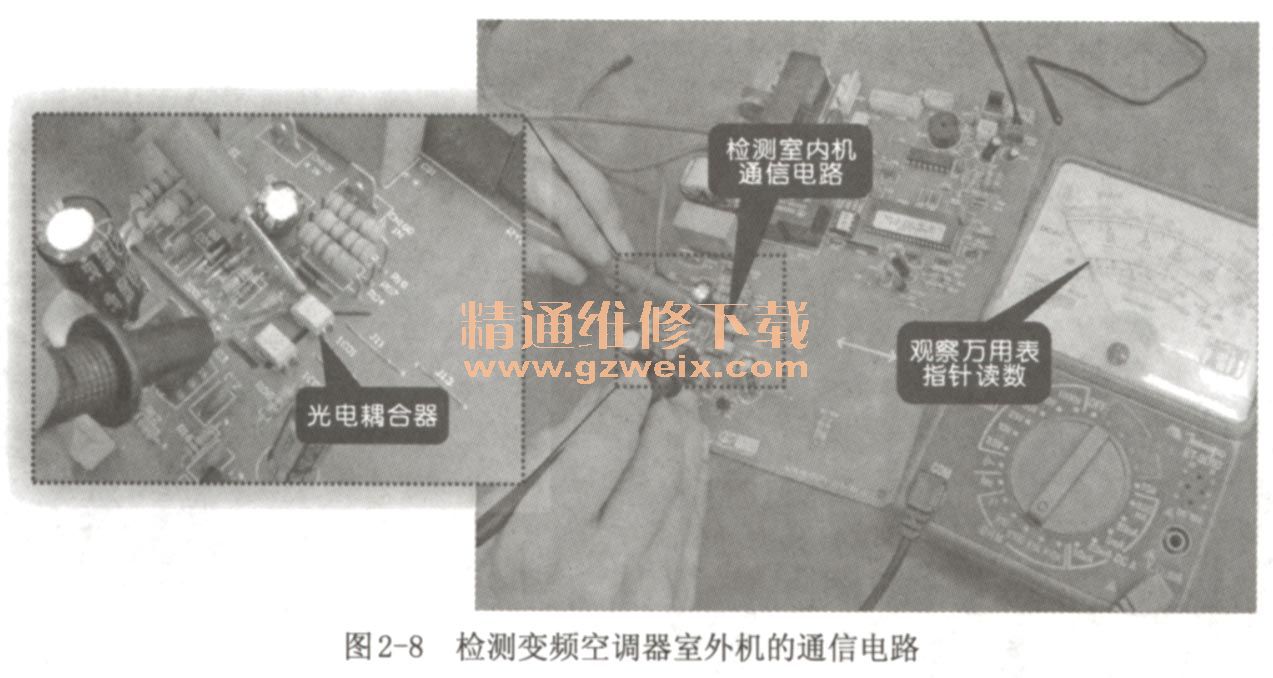

    变频空调器出现自动停机的故障大多是由变频空调器的通信电路、保护电路、控制电路、电源电路等出现故障所导致的。检修过程中,可重点对保护电路进行检测,如图2-8所示。

    9.室内机工作,室外机不工作的故障
    变频空调器室内机工作,室外机不工作故障。该故障是指变频空调器通电后,室内机可以工作,而室外机压缩机不运转,四通阀无动作、室外风扇不运转故障。

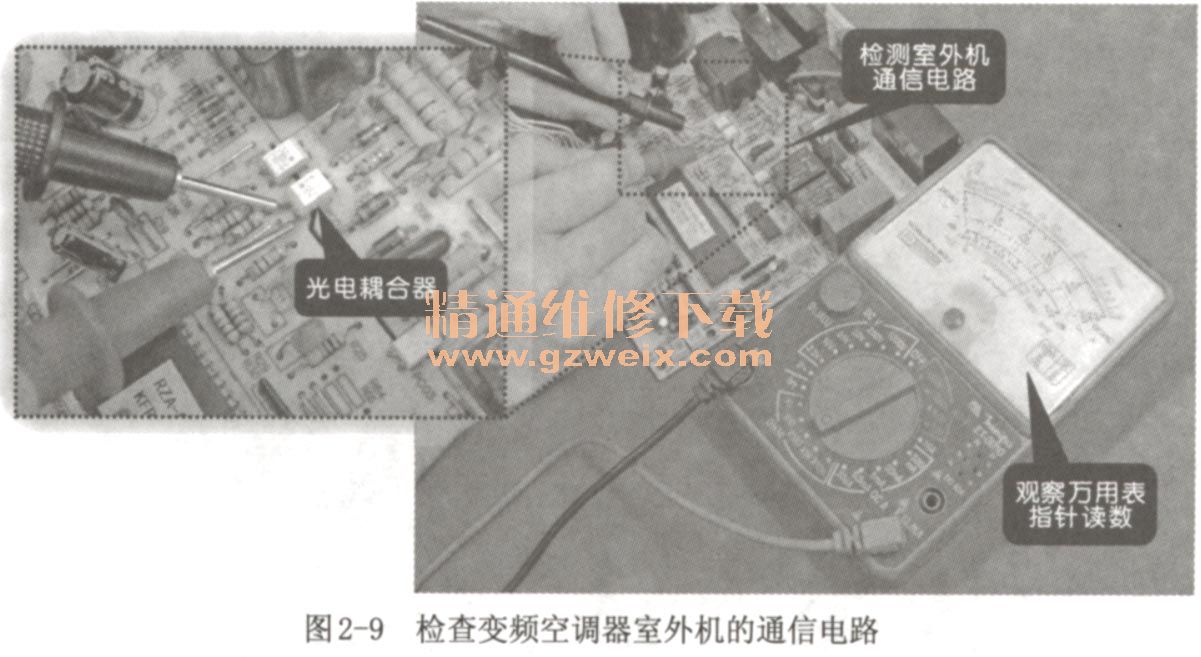

    变频空调器出现此种故障现象时,主要是由于通信电路、室外机控制电路、室外机电源电路、室内外机连接端子损坏所导致的。如图2-9所示为检查变频空调器室外机的通信电路。
