第3章 变频空调器主要部件的检修方法
    3.1变频空调器压缩机组件的检修方法
    3.1.1认识变频空调器的压缩机组件

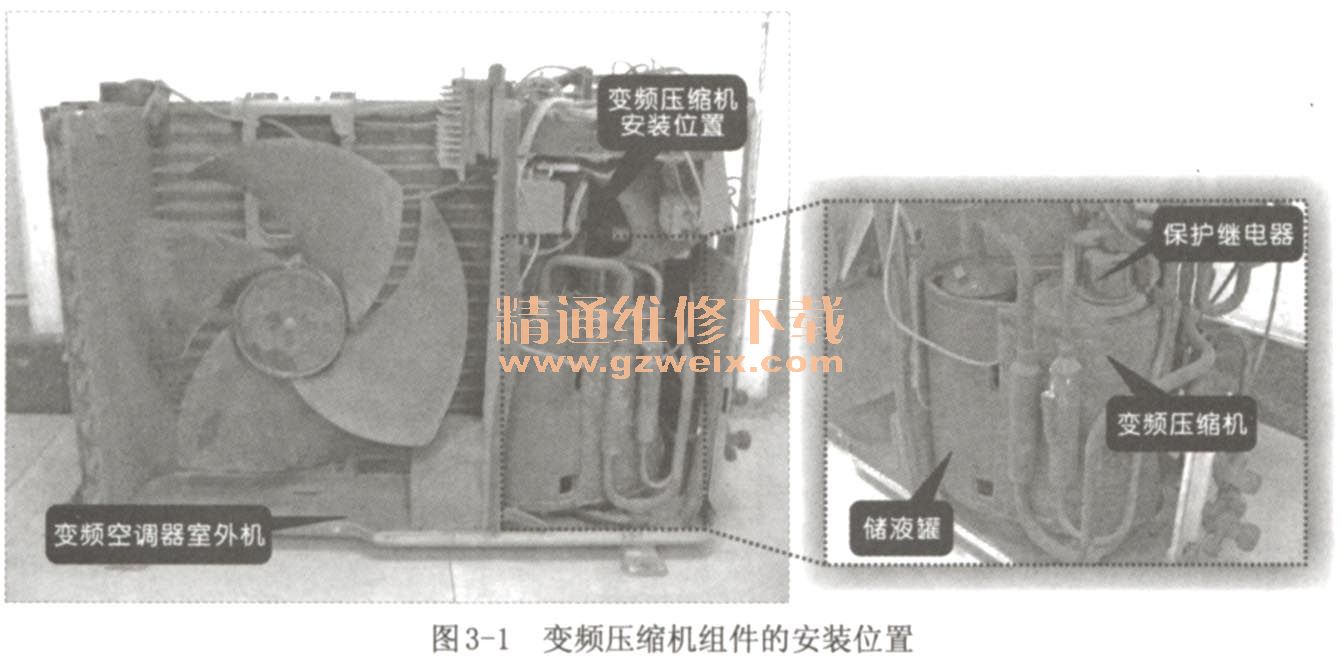

    变频空调器中所使用的压缩机为变频压缩机，安装在室外机中，压缩机内的电机运转时对制冷剂产生压力。使制冷剂能在管路系统中循环流动，并进行热能交换。压缩机与储液罐、冷凝器、干燥过滤器等连接，如图3-1所示。

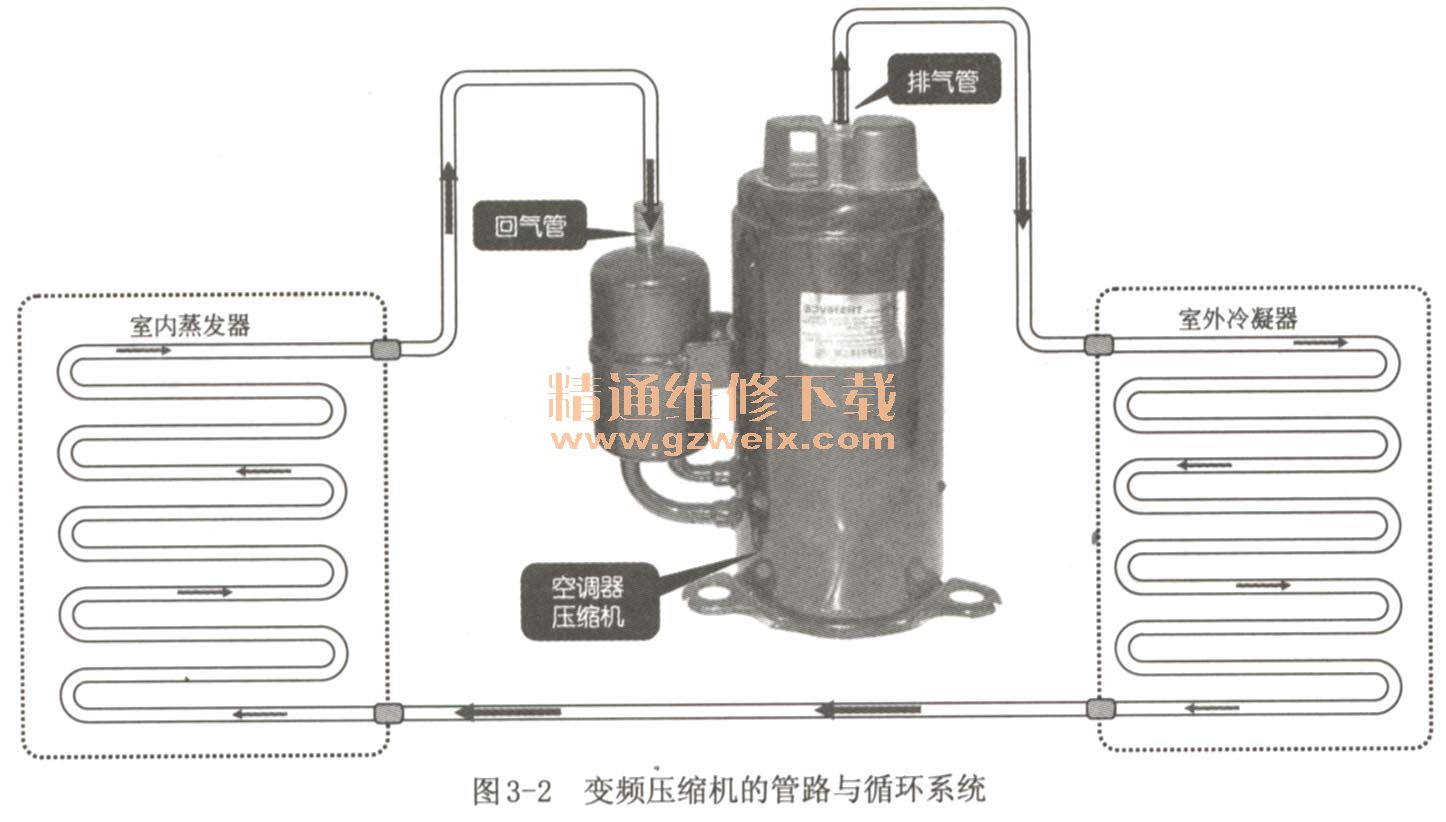

    变频压缩机都具有2个管口，如图3-2所示，分别与排气管和回气管相连，其中排气管通过毛细管、干燥过滤器等闸阀器件与冷凝器相连，制冷剂在经室内蒸发器后再经回气管回到变频压缩机中。

    1.变频空调器压缩机组件的结构
   （1）变频空调器变频压缩机的结构
    变频空调器常用的变频压缩机主要包括涡旋式压缩机和直流变速双转子压缩机两种。

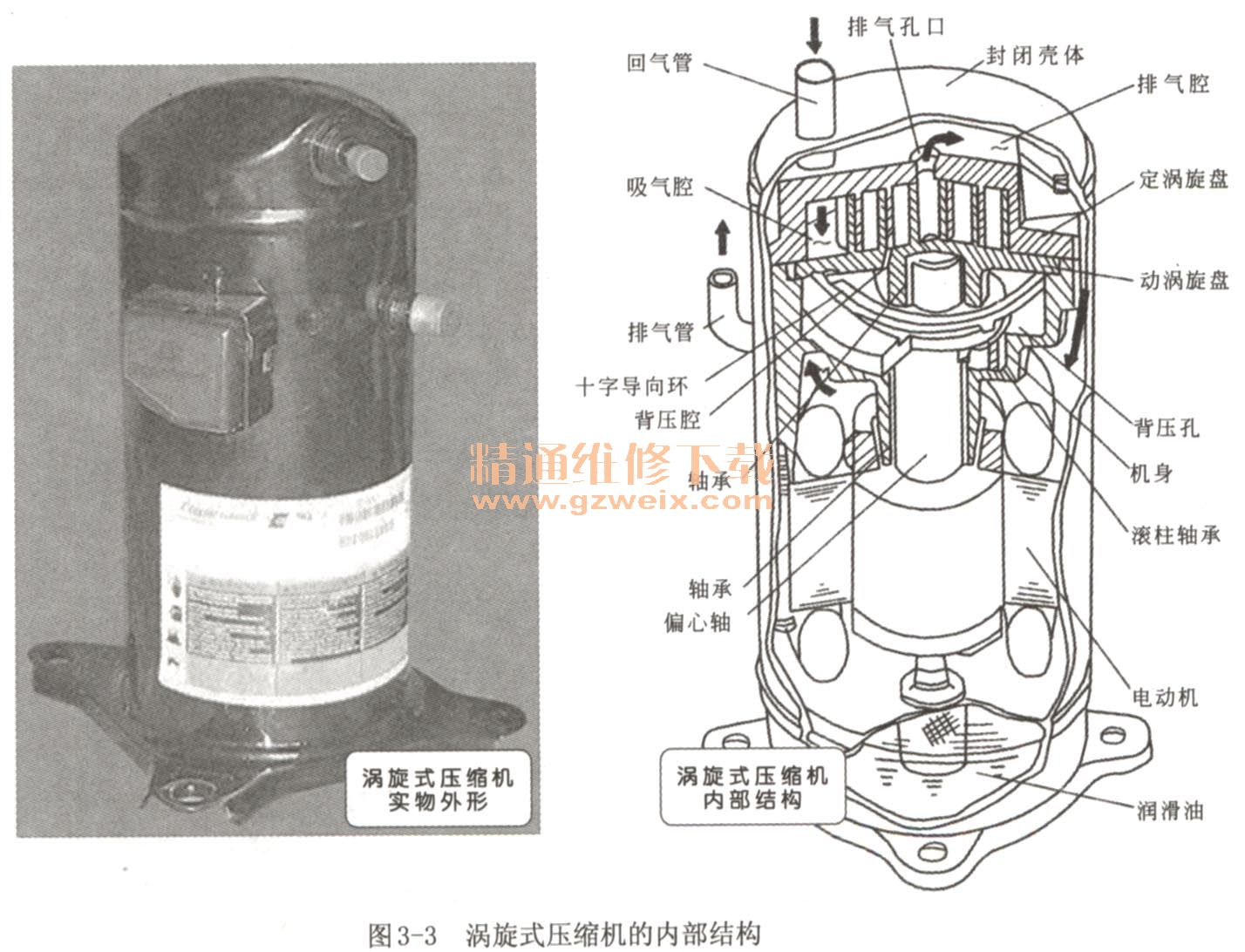

    ① 旋式压缩机的结构涡旋式压缩机由定涡旋盘、动涡旋盘、回气管及排气管等部件组成，并使用直流无刷电机控制压缩机的工作。如图3-3所示为涡旋式压缩机的内部结构图。

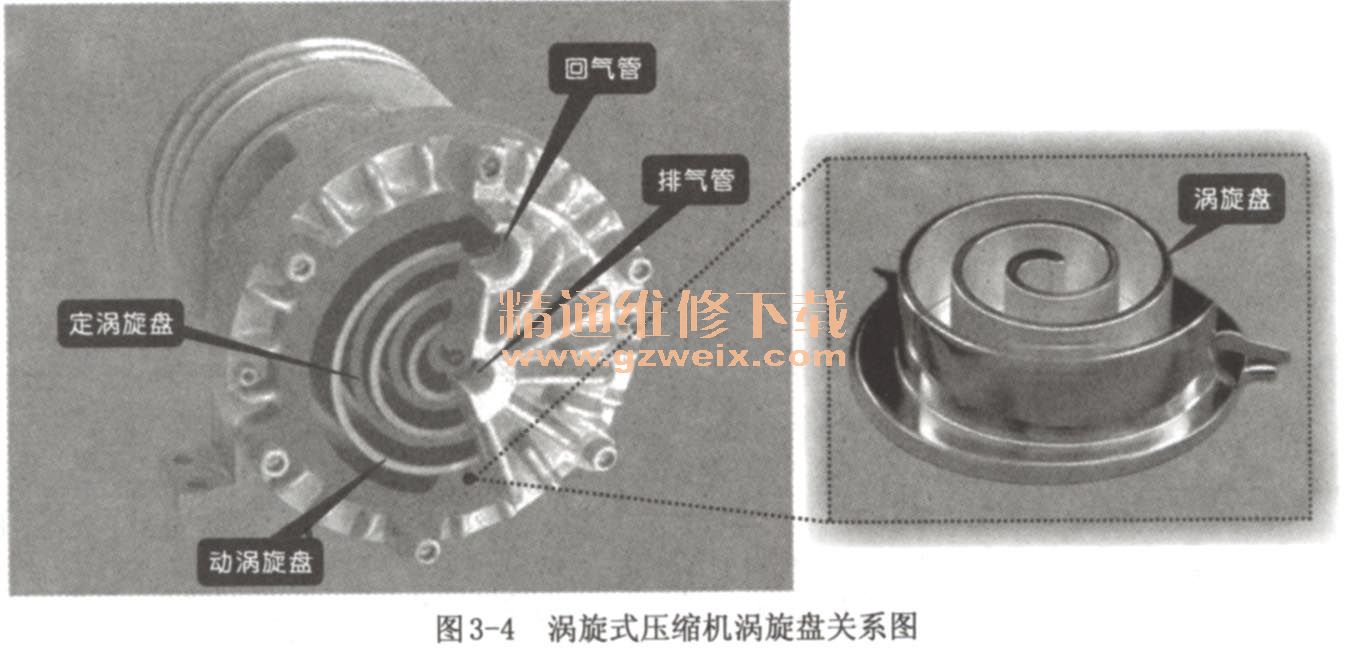

    涡旋式压缩机内部有两个涡旋盘，即定涡旋盘和动涡旋盘，如图3-4所示，其中定涡旋盘固定在支架上，而动涡旋盘由偏心轴驱动，基于圆轴心运动。

    关键提示：

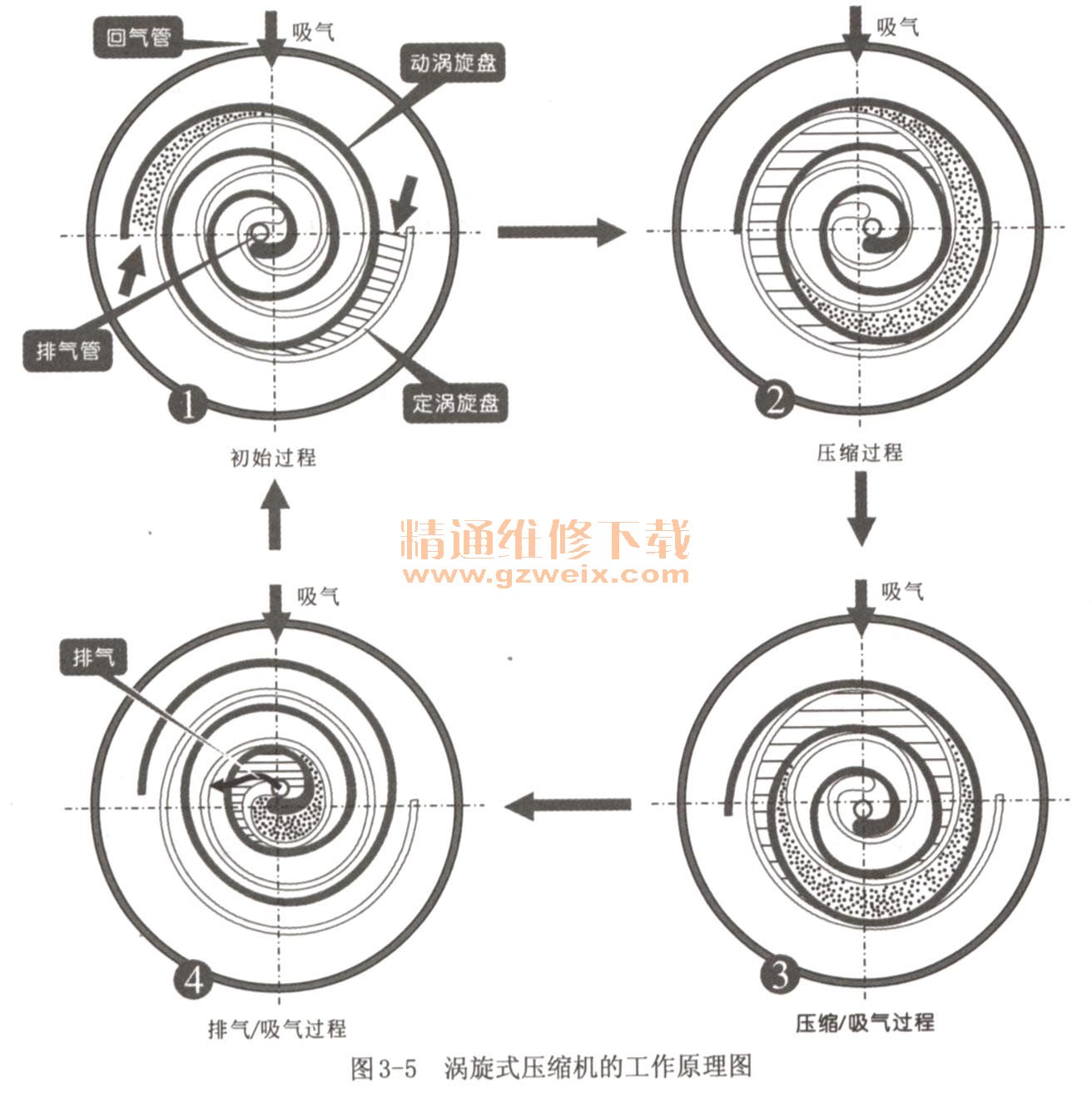

    如图3-5所示，当涡旋式压缩机工作时，定涡旋盘不动，动涡旋盘绕着定涡旋盘中心以偏心距为半径做旋转运动，动静涡旋盘动的电相对运动，使进入的气体受到挤压作用。同时有气体从回气管被吸入。当动涡旋盘公转时，两盘相啮合，使月牙形空间不断缩小，其中的气体不断地被压缩而压力增大，最后通过定涡旋盘中心的排气管排出。

    ②直流变速双转子压缩机的结构

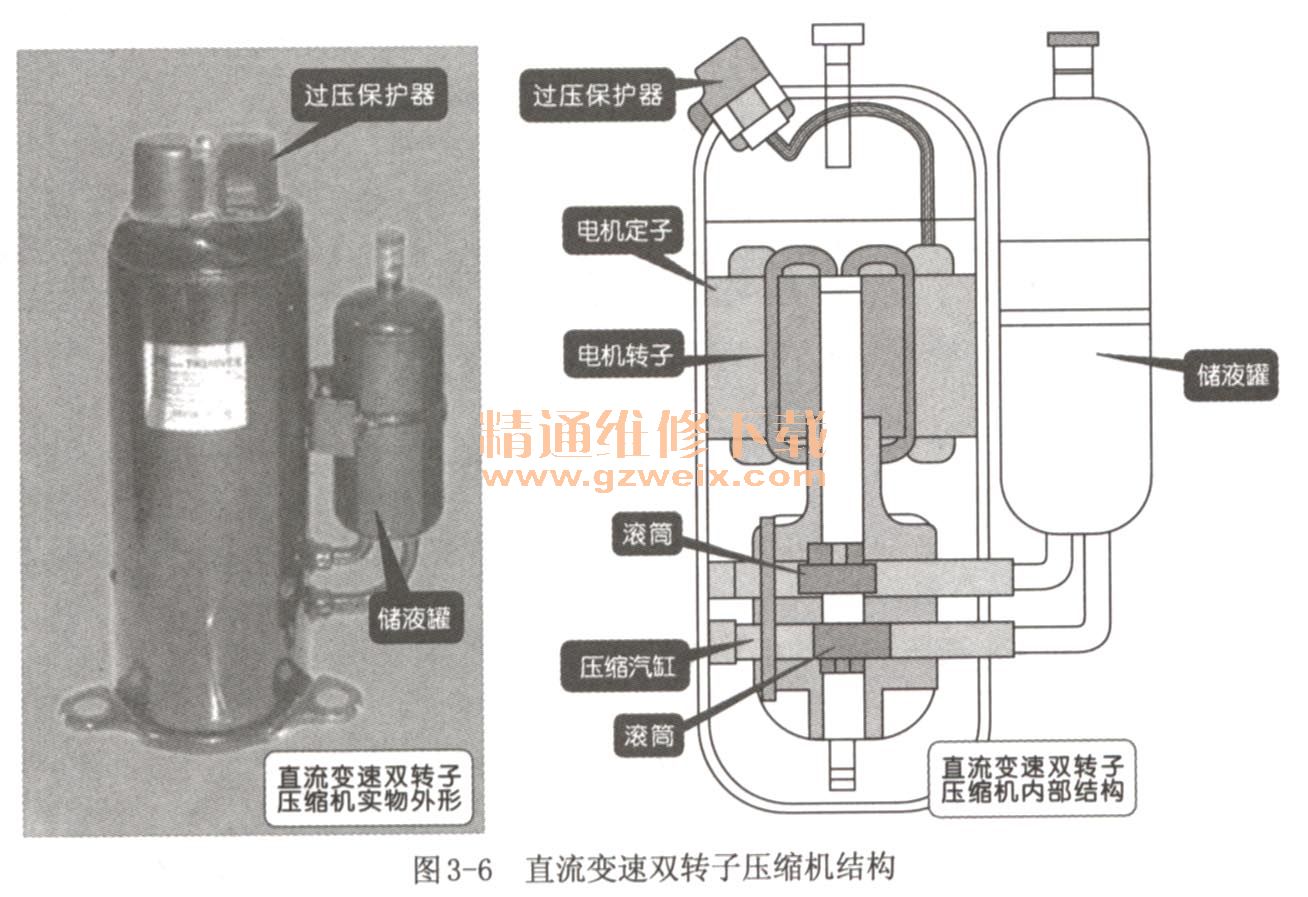

    直流变速双转子压缩机是目前新型变频空调器中常用的变频压缩机，其外形及内部结构如图3-6所示。直流变速双转子压缩机主要是针对环保制冷剂R410A所设计的，将机械部分设计在变频压缩机机壳的底部，而直流无刷电动机则安装在上部，通过直流无刷电动机对压缩机的汽缸进行驱动。

    直流变速双转子压缩机，由2个汽缸组成，此种结构不仅能够平衡两个偏心滚筒旋转所产生的偏心力，使压缩机运行更平稳，还使汽缸和滚筒之间的作用力降至最低，从而减小压缩机内部的机械磨损。
    关键提示：变频压缩机采用直流无刷电动机

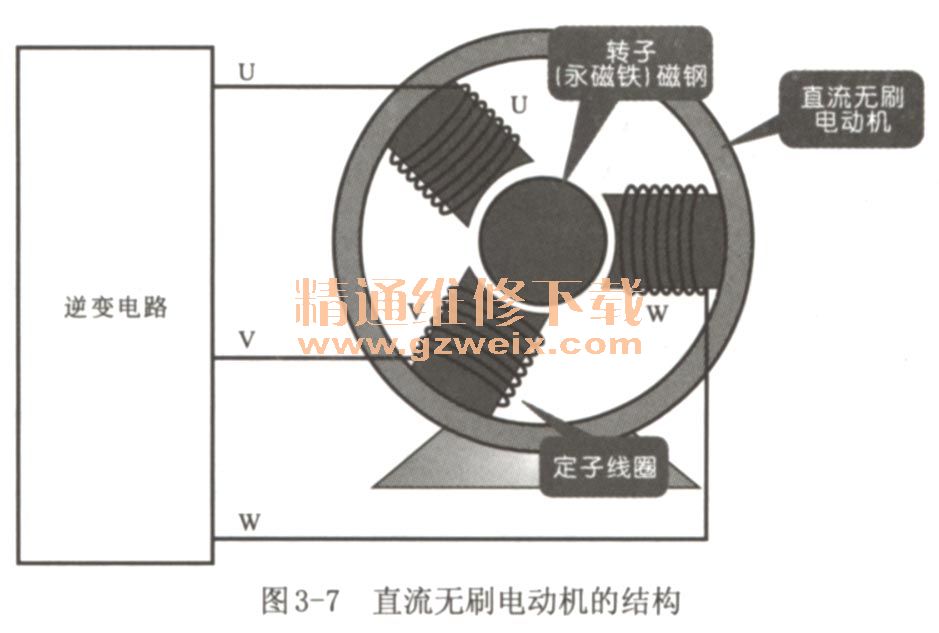

    变频空调器中的变频压缩机都采用直流无刷电动机，只是变频压缩机电机的供电采用变频方式。此种电动机的定子线圈制成三组，由电路驱动按顺序为定子线圈供电，使之形成旋转磁场。转子是由永磁体构成的，这样在启动和驱动时，驱动电流的相位必经与转子磁极保持一定的相位关系，其结构如图3-7所示。

    关键提示：变频压缩机接线端识读

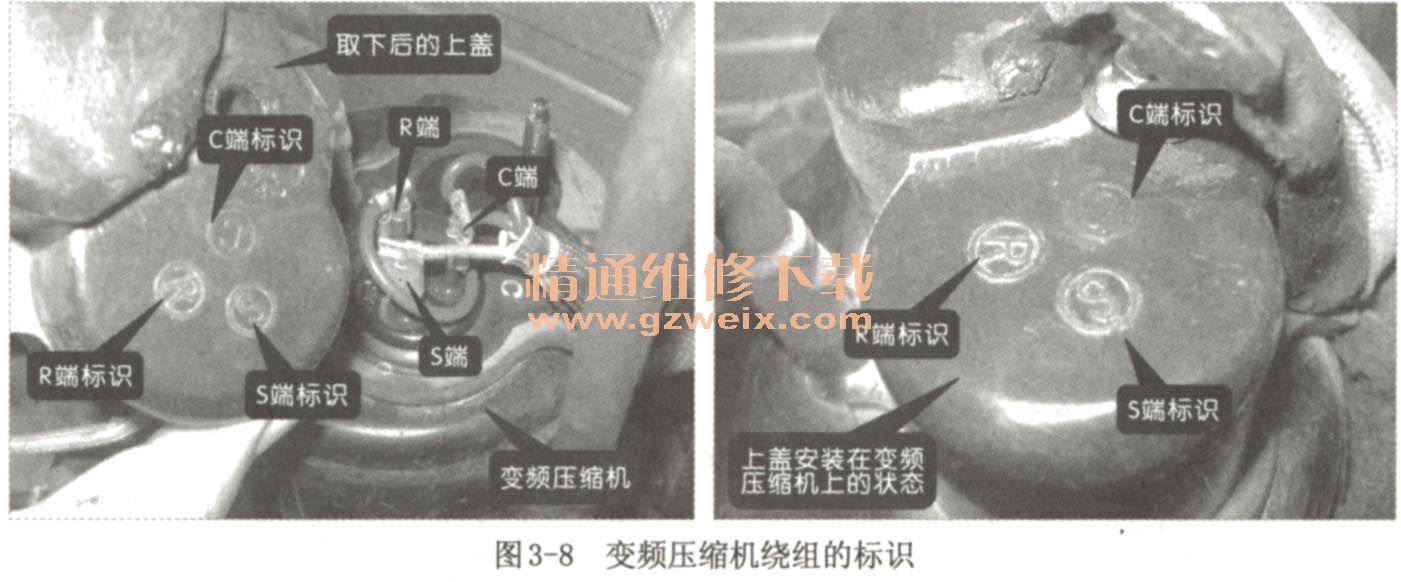

    变频空调器的变频压缩机其连接端通常采用C，R，S标识，表示变频压缩机的绕组端，如图3-8所示。

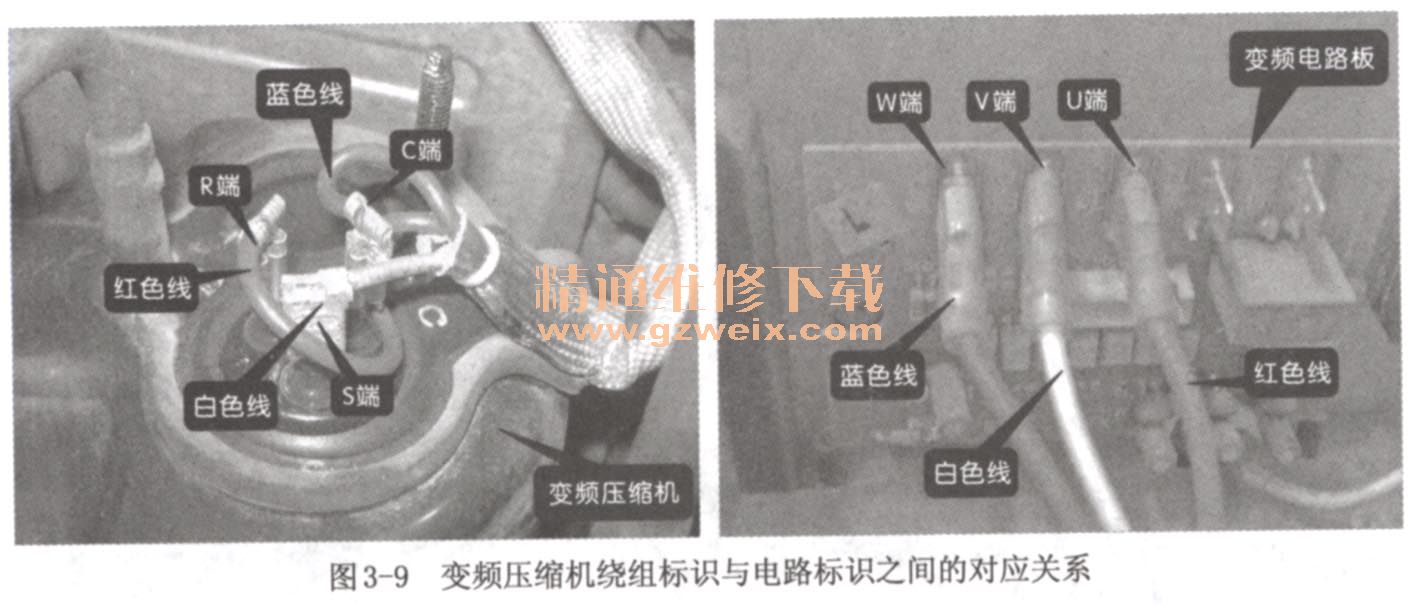

    根据变频压缩机所采用的直流无刷电动机的特点可知，直流无刷电动机的三相绕组中各绕组之间的阻值均相同，因此，无公共端、启动端和运行端之分。而在电路中，变频压缩机的各绕组常以U、V、W表示，此时，可根据变频电路与变频压缩机的连线进行区分，如图3-9所示。

   （2）变频空调器变频压缩机的保护电路

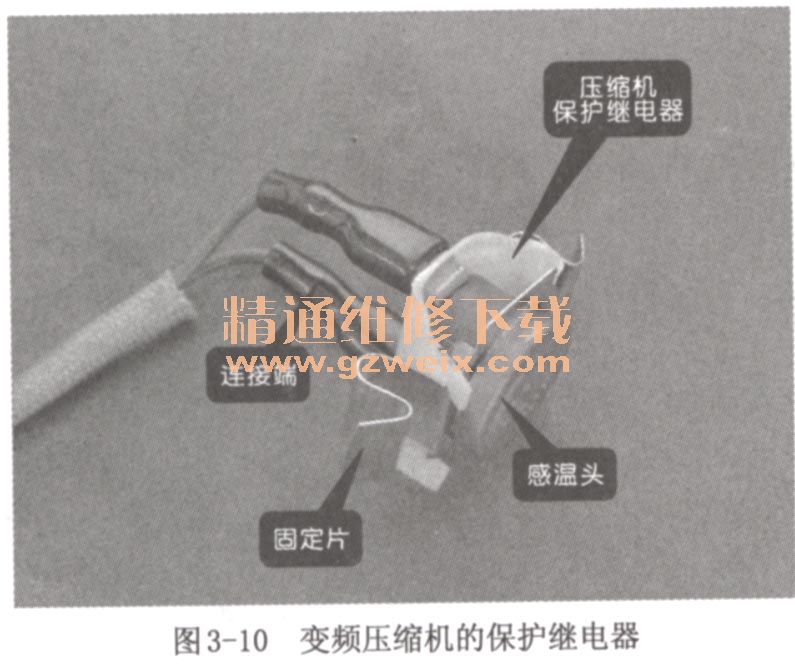

    变频压缩机的保护继电器用于对变频压缩机进行过热、过压保护，当变频压缩机的温度过高时，保护继电器的内部动作，从而防止变频压缩机被烧坏，其外形结构如图3-10所示。

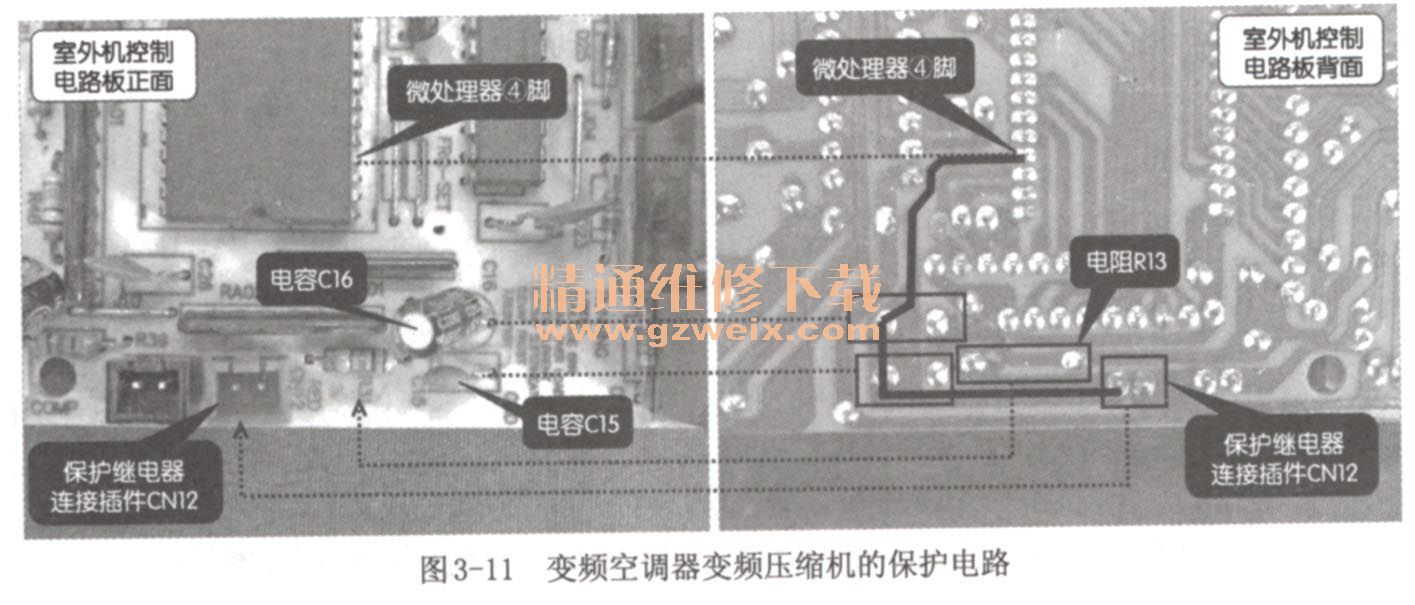

    变频压缩机工作过程中，主要由保护继电器通过与室外机控制电路连接，将保护信号传输到室外机微处理器中，由微处理器对变频压缩机进行停机控制，其保护电路如图3-11所示。

    变频压缩机组件中储液罐用于回收由室内机送入的液态制冷剂，其外形及内部结构如图3-12所示。
