看图学习变频空调器故障维修
来源:本站整理  作者:佚名  2014-08-10 07:47:16

    3.2.3认识变频空调器室外机风扇组件

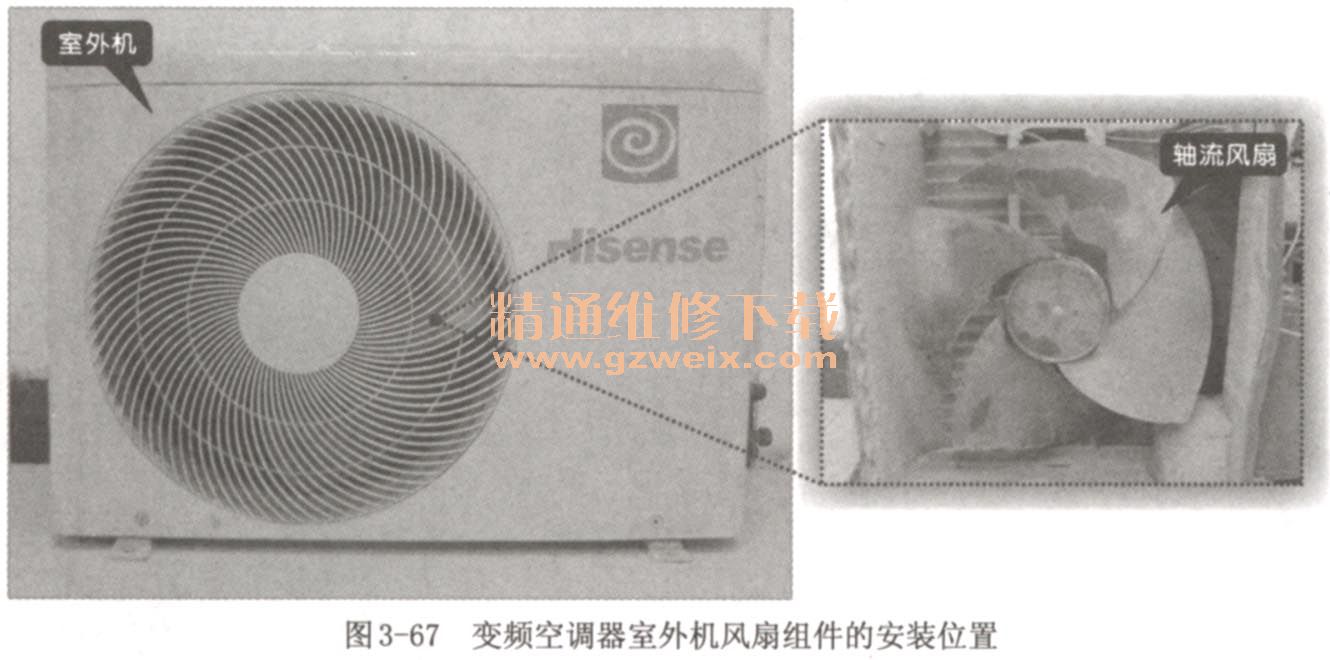

    变频空调器的室外机风扇组件,通常安装在冷凝器内侧,将室外机外壳拆下后,就可以看到室外机风扇组件,如图3-67所示。壁挂式变频空调器与柜式变频空调的室外机结构相同,都采用轴流风扇加速室外机空气流动,对冷凝器进行散热。

    1.室外风扇组件的结构

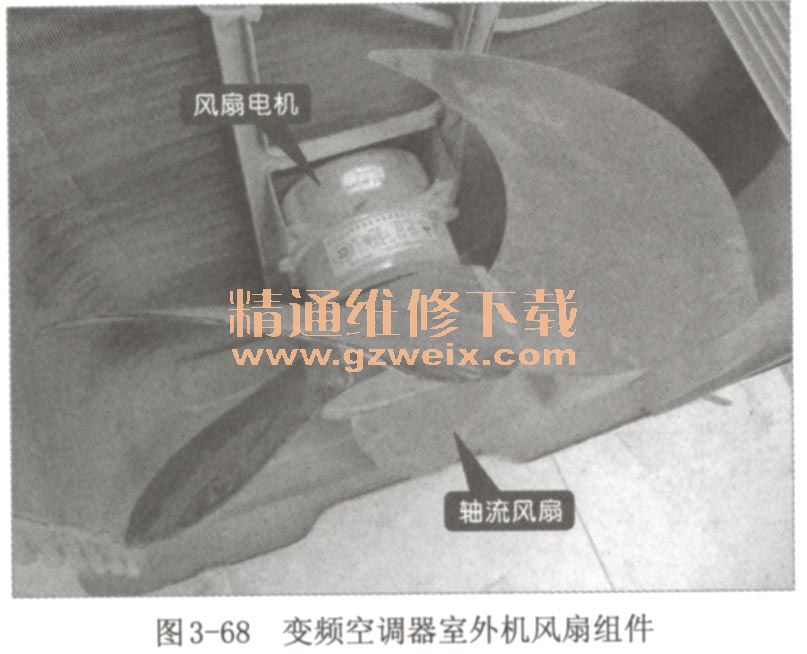

    变频空调器室外机风扇组件主要是由轴流风扇、风扇电机等构成的,如图3-68示。

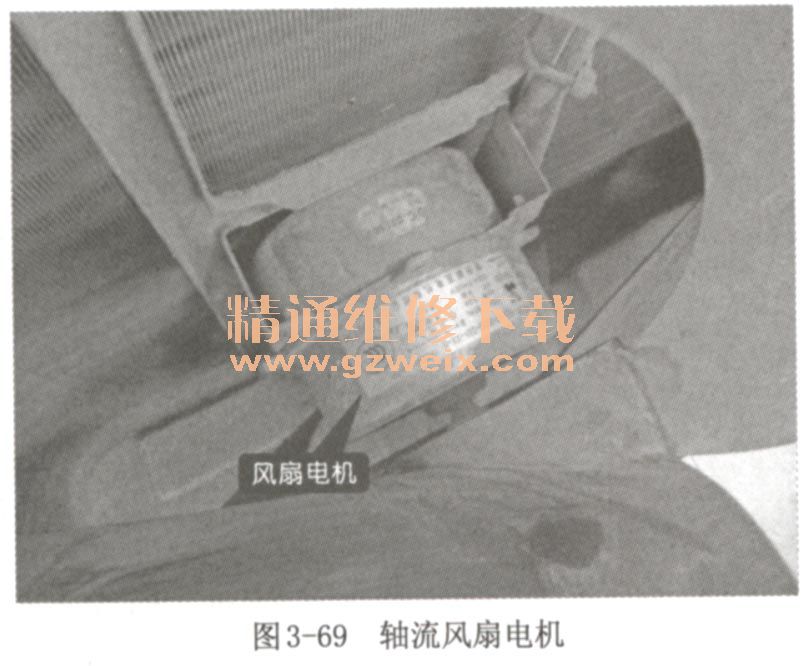

    室外风扇电机的主要作用是带动轴流风扇将冷凝器散发的热量吹向室外,加速冷凝器的冷却。如图3-69所示为轴流风扇电机。

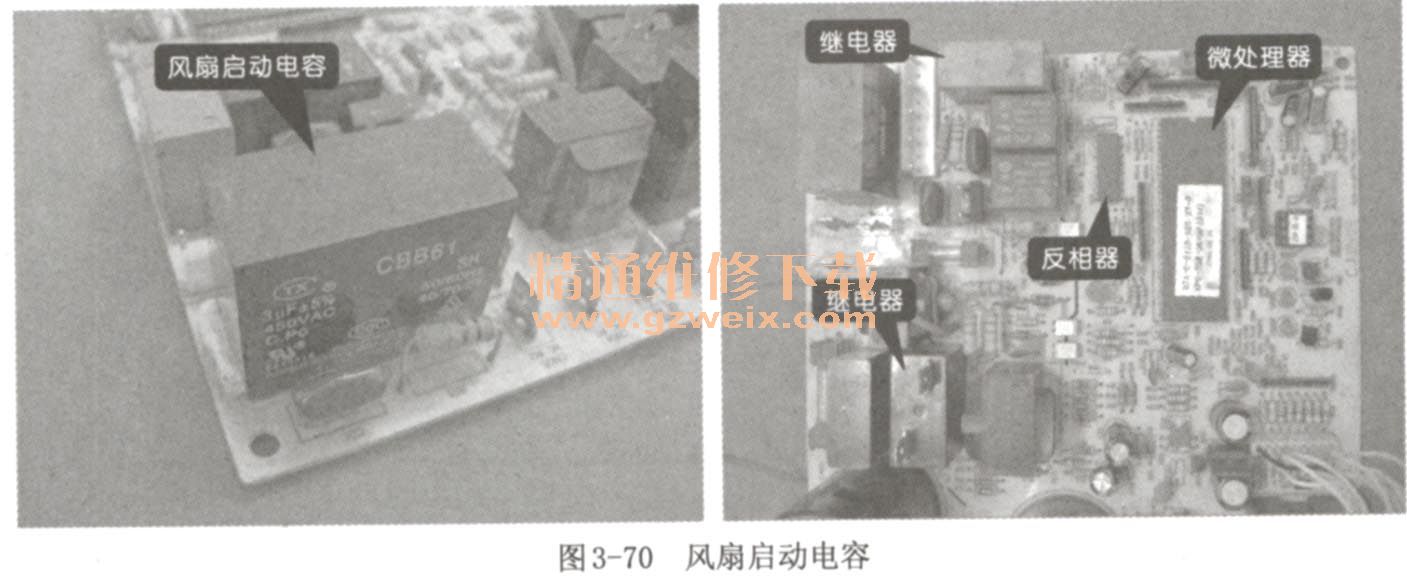

    室外风扇组件,除了机械部件外,还包括风扇电机驱动电路和风扇启动电容,如图3-70所示。室外机微处理器通过反相器控制继电器导通/截止,从而控制风扇电机的运转。

    如图3-71所示为反相器ULN2003A的内部结构图。

    2.室外机风扇组件的工作原理动性
     如图3-72所示为室外风扇组件的工作原理。室外风扇运转后,室外空气会在扇叶的带动下,将冷凝器散发的热量带走,加速冷凝器散热。

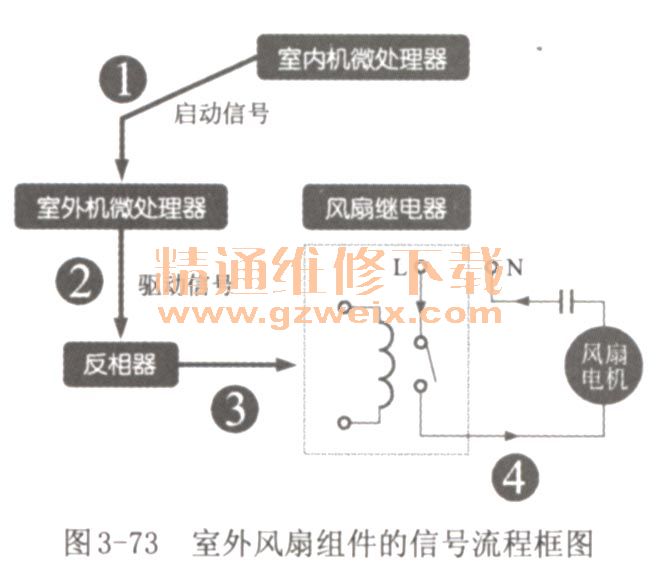

    如图3-73所示为室外风扇组件的信号流程框图。1变频空调器启动后,室内机微处理器通过通讯电路向室外机微处理器发出启动信号。2室外机微处理器接收到启动信号后后,向反相器发出驱动信号,3由反相器控制继电器工作。4继电器导通后,便接通室外风扇电机的供电电压,室外风扇开始运转。

    如图3-74所示为海信KFR-35GW/06ABP变频空调器室外机风扇驱动电路。从图中可以看出,1室外机微处理器U02向反相器U01(ULN2003A)输送驱动信号,该信号从①、⑥脚送入反相中。2反相器接收驱动信号后,控制继电器RY01和RY02导通或截止。3通过控制继电器的导通/截止,从而控制风扇电机的供电电压,并经启动电容为启动绕组供电,会使风扇电机运转。

    关键提示:
    变频空调器的室外机风扇与室内风扇一样,也具有变速功能,室外机微处理器根据空调器当前运行模式,通过控制继电器转换不同的触点,来改变室外风扇电机的转速。
