3.3.2变频空调器温度传感器组件的检修与代换
    1.温度传感器组件的检修流程
    温度传感器出现故障，多表现为制冷效果差、空调器不启动、制冷制热失常等现象。当变频空调器出现上述故障时，应对温度传感器件进行检查。

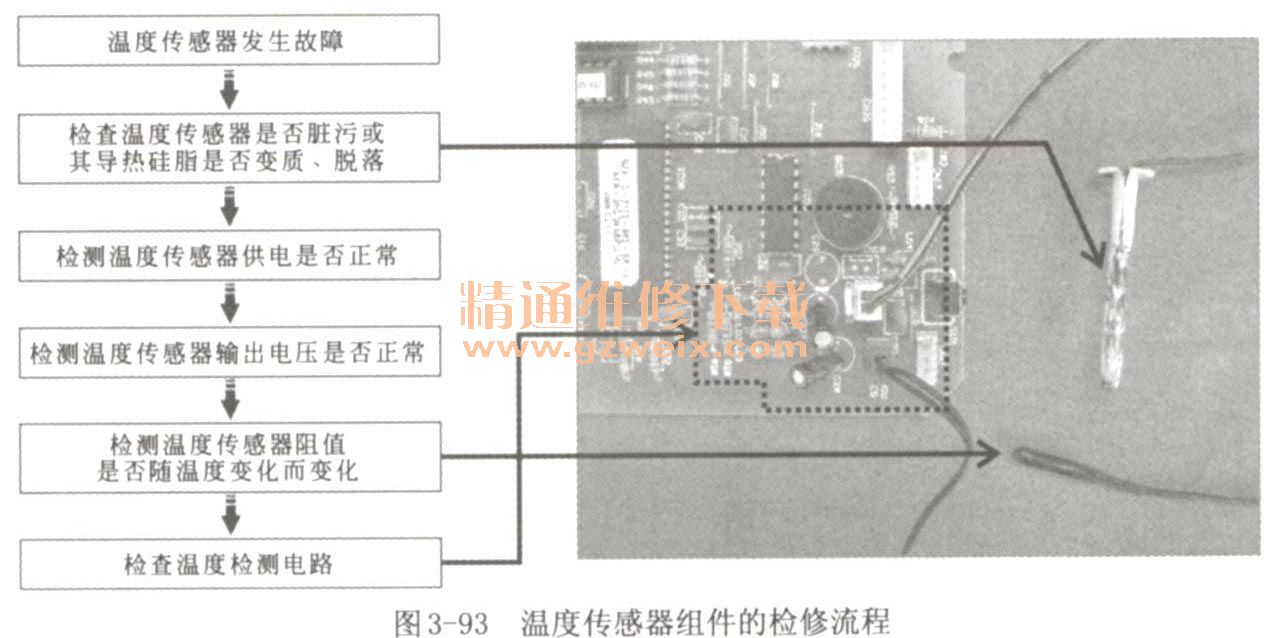

    对温度传感器进行检查时，应首先检查温度传感器是否脏污或导热硅脂是否变质、脱落。然后对其供电电压进行检测，若供电正常，应对其输出的电压进行检测，若发现温度传感器输出电压异常，就需要对其不同温度下的阻值进行检测，来确定温度传感器是否损坏。如图3-93所示为温度传感器组件的检修流程。

    2.温度传感器组件的检修方法
    对于温度传感器组件的检修可依据以下步骤进行检测，下面我们将以海信KFR-35GW/06ABP变频空调器室内环境温度传感器为例进行介绍。

（1）温度传感器外部检查

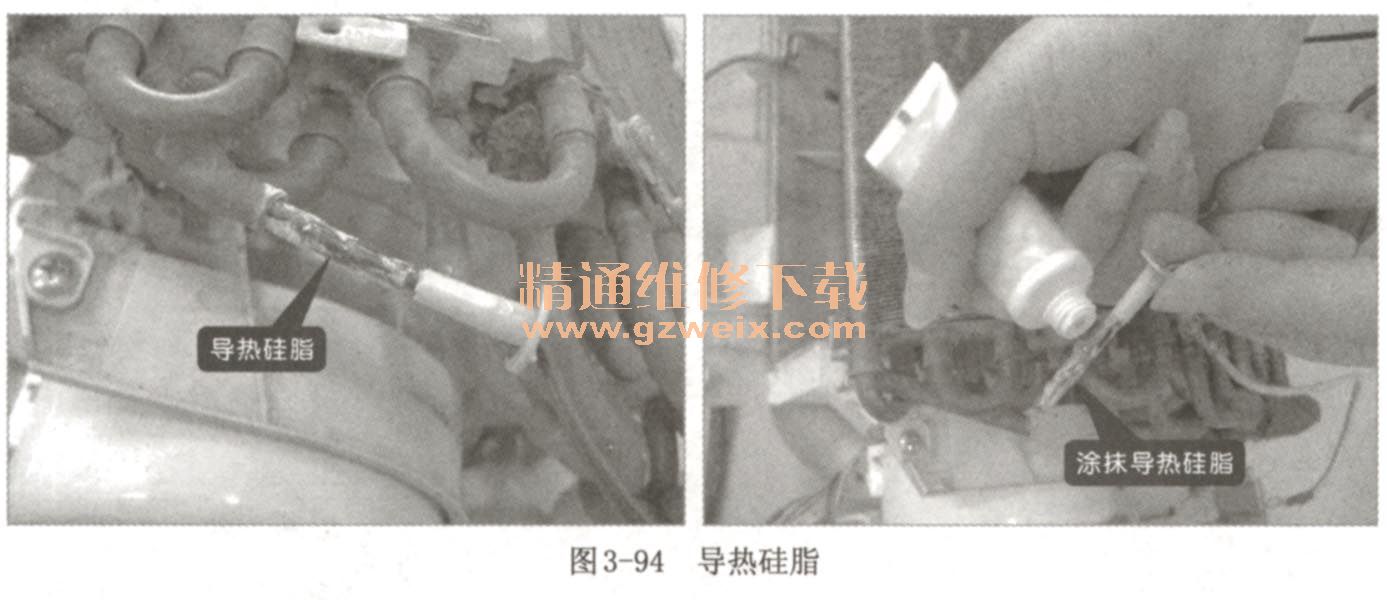

温度传感器若堆积了大量灰尘或其导热硅脂变质、脱落会造成温度检测不准确，从而导致变频空调器出现故障。在变频空调器中，用来检测管路的温度传感器上会包裹一层白色的导热硅脂，如图3-94所示。若导热硅脂变质或极少，会导致变频空调器出现报警提示故障，或进入保护模式。检查管路温度传感器时，可通过更换或涂抹导致硅脂排除故障。

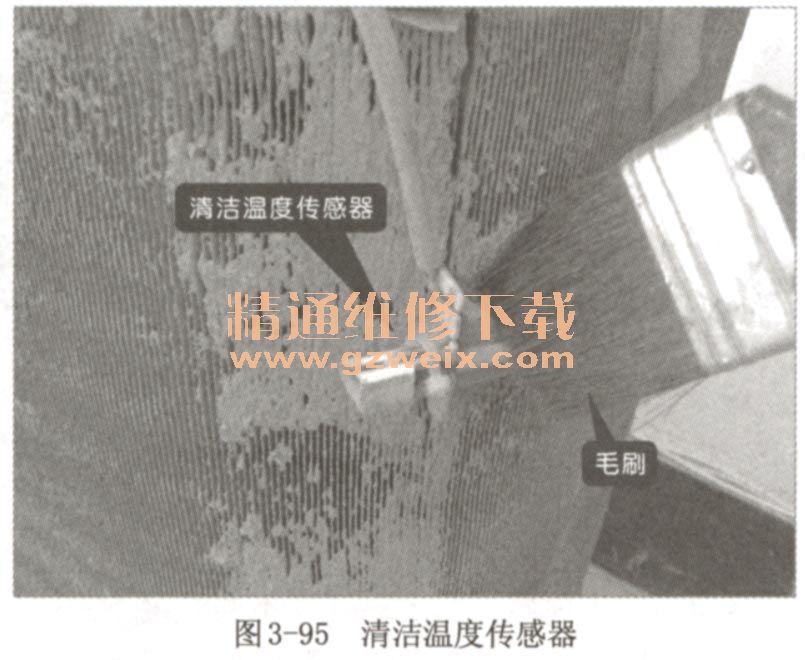

    将温度传感器上的脏污或灰尘清洁掉后，如图3-95所示，变频空调器依然工作异常，就需要对其供电、阻值等进行检测。

   （2）温度传感器供电电压的检测
    将空调器室内机拆开，找到室内环境温度传感器的连接接口CN20，使用万用表检测室内环境温度传感器的供电电压，如图3-96所示。正常情况下，可测得电压为5V。若检测结果异常，说明室内机的电源供电电路异常。

  （3）温度传感器输出电压的检测

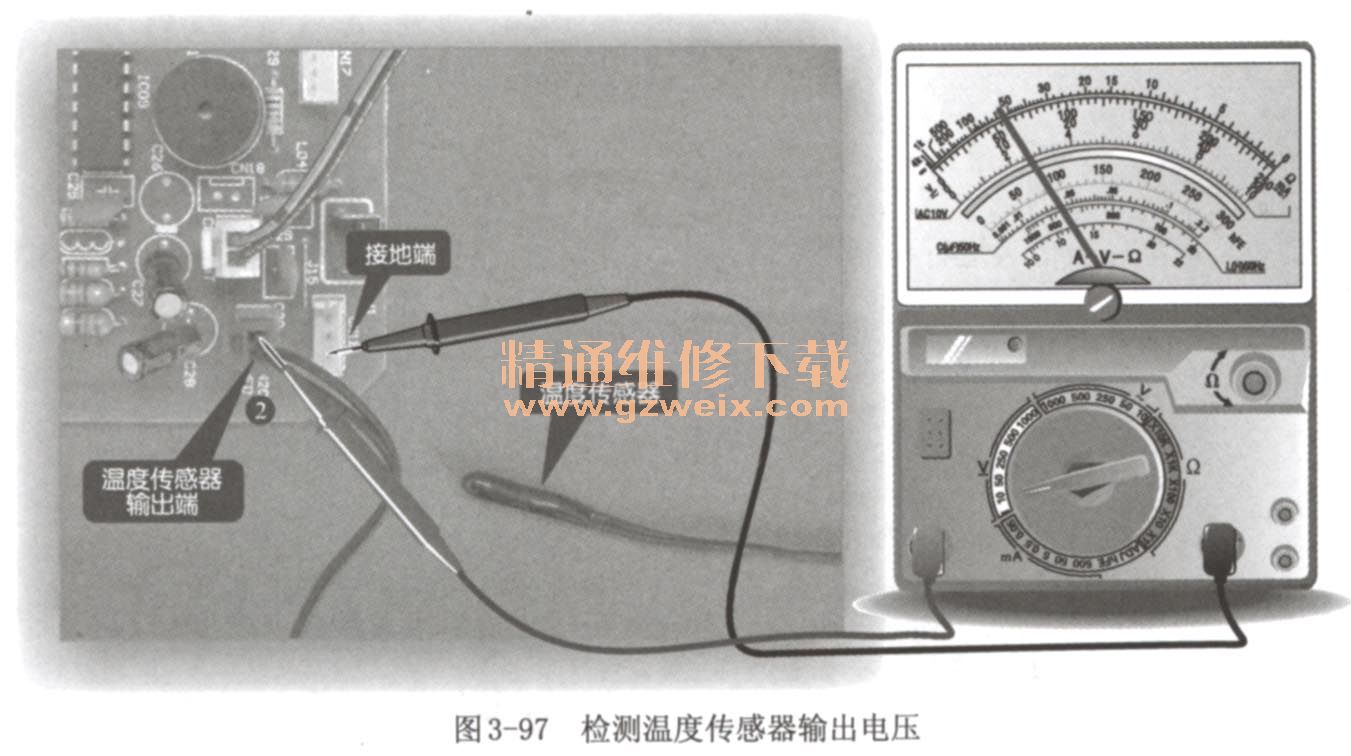

    若温度传感器供电电压正常，可使用万用表对其常温状态下（20℃左右）输出的电压进行检测。将万用表调至“DC 10V”电压挡，黑表笔接地，红表笔搭在其输出引脚上，如图3-97所示。正常情况下，可测得2. 2V左右的电压。若检测出的电压值与正常值偏差较大，就需要对温度传感器做进一步检测，以判断其是否损坏。

    该温度传感器，正常情况下的电压范围在0.55～4. 2V。
（4）温度传感器阻值的检测

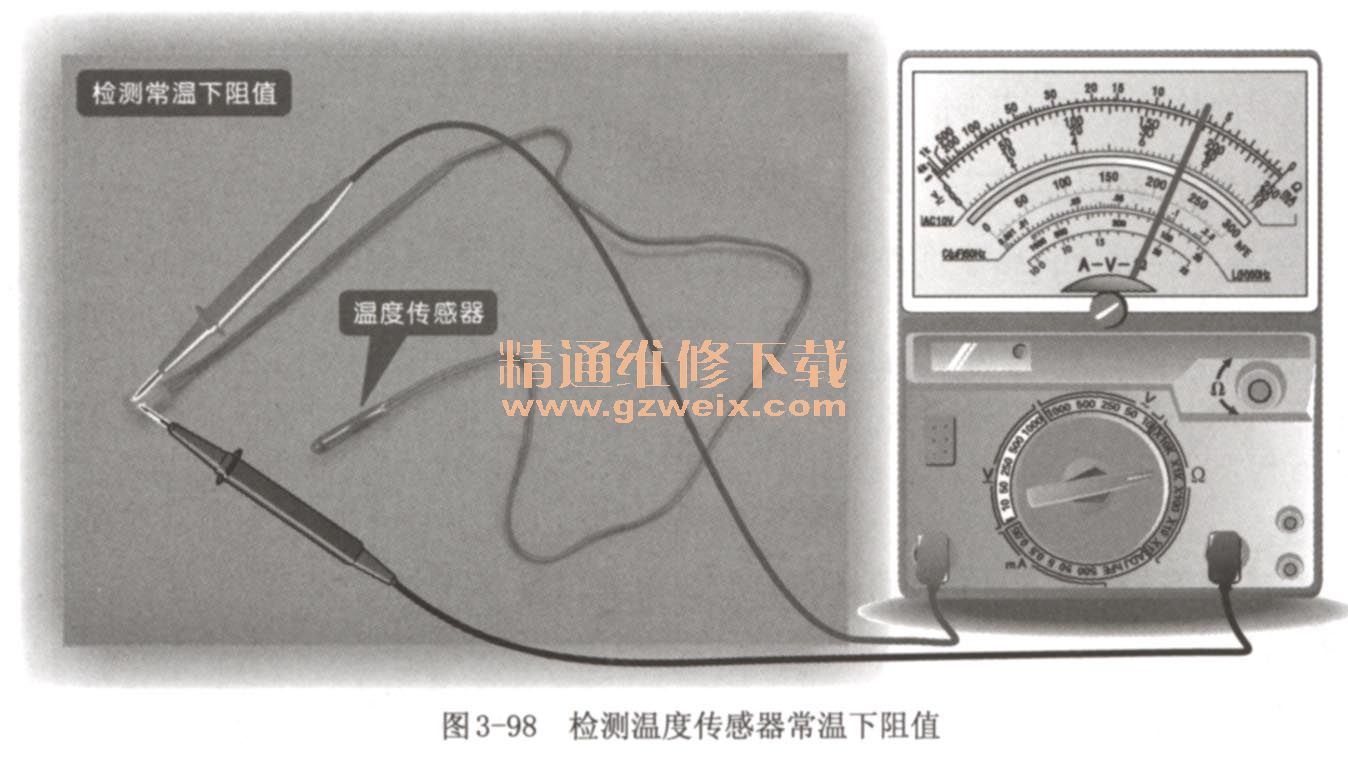

    若怀疑温度传感器损坏，可使用万用表对其在不同温度下的阻值进行检测。将万用表调至“×1kΩ”欧姆挡，红、黑表笔任意搭在温度传感器接口两引脚上，检测其常温下（20℃左右）阻值，如图3-98所示。正常情况下，可测得阻值为6. 5kΩ。

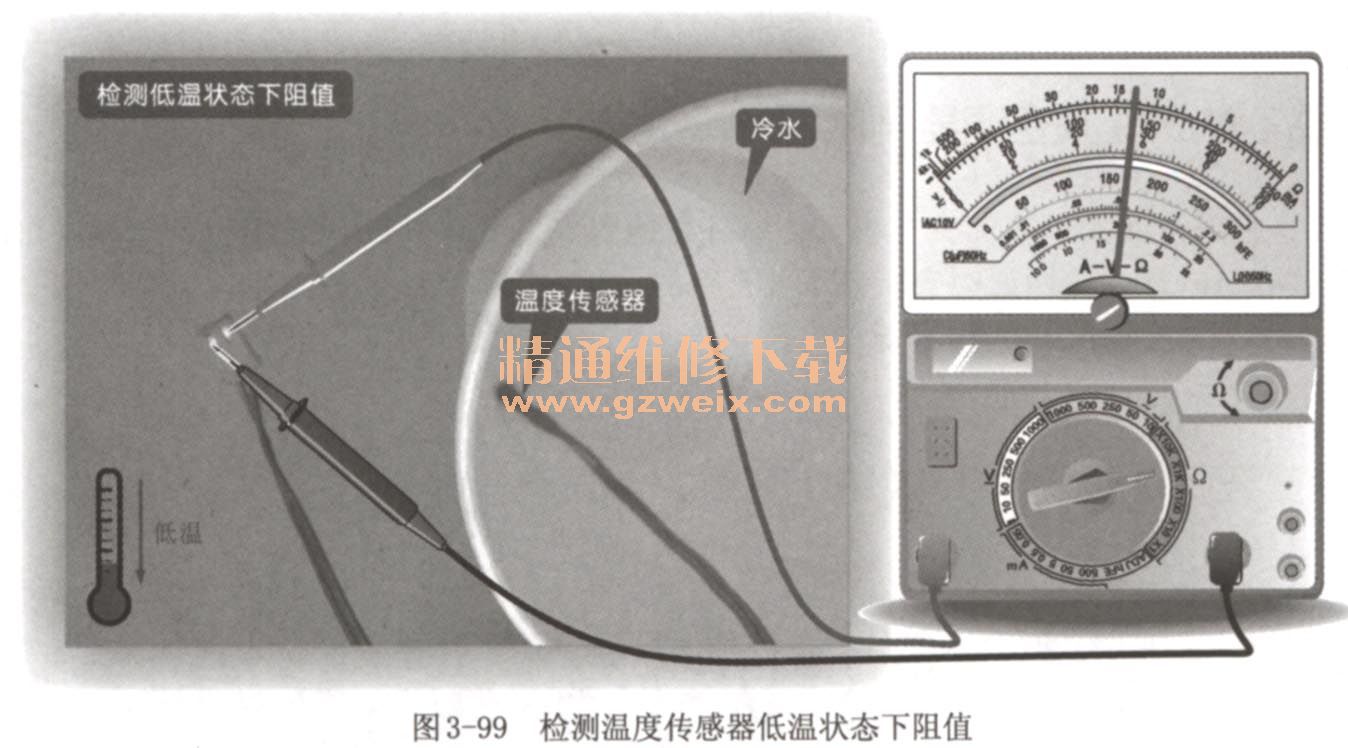

    然后将温度传感器放入冷水中，红、黑表笔任意搭在温度传感器接口两引脚上，检测其低温状态下阻值，如图3-99所示。正常情况下，阻值比常温状态下偏高，约为12. 6kΩ。

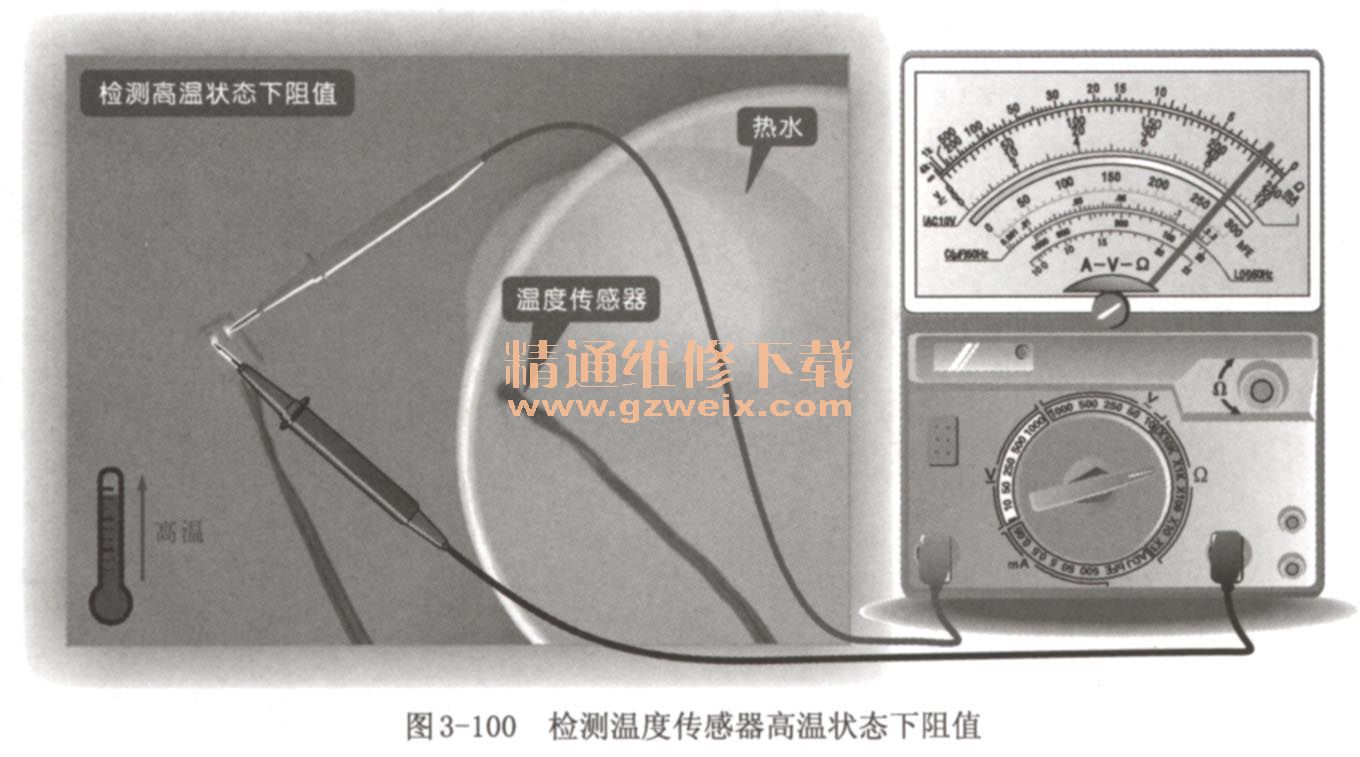

    然后，再将温度传感器放入热水中一段时间后，红、黑表笔任意搭在温度传感器接口两引脚上，检测其高温状态下阻值，如图3-100所示。正常情况下，阻值比常温状态下偏低，约为2. 2kΩ。

    若不同温度下，检测出的阻值没有变化或变化较小，说明该温度传感器损坏，需要对其进行更换。若温度传感器良好，应继续对温度检测电路中的其他元器件进行检测，查找出故障点。
    该温度传感器，在正常情况下阻值的范围为38.3～0. 8kΩ。
    3．温度传感器的代换方法
    当需要对温度传感器进行代换时，要根据该温度传感器可检测温度范围，阻值、电压变化范围来选择适合的温度传感器进行代换。例如，海信KFR-35GW/06ABP变频空调器室内环境温度传感器的温度范围在“－20～80 ℃”，阻值变化范围为“38. 3～0.8kΩ”，输出电压值范围为“0.55～4. 2V”，根据此数据，选择适合的温度传感器进行代换即可。除此之外，也可根据空调器型号，来查找适合的温度传感器进行更换。
