第4章 变频空调器管路部分的故障检修
    4．1变频空调器管路部分的构成
    变频空调器的管路部分主要包括室内机蒸发器和室外机的冷凝器、毛细管、干燥过滤器、节流式分液器等部件。

    4.1.1变频空调器室内机管路部分

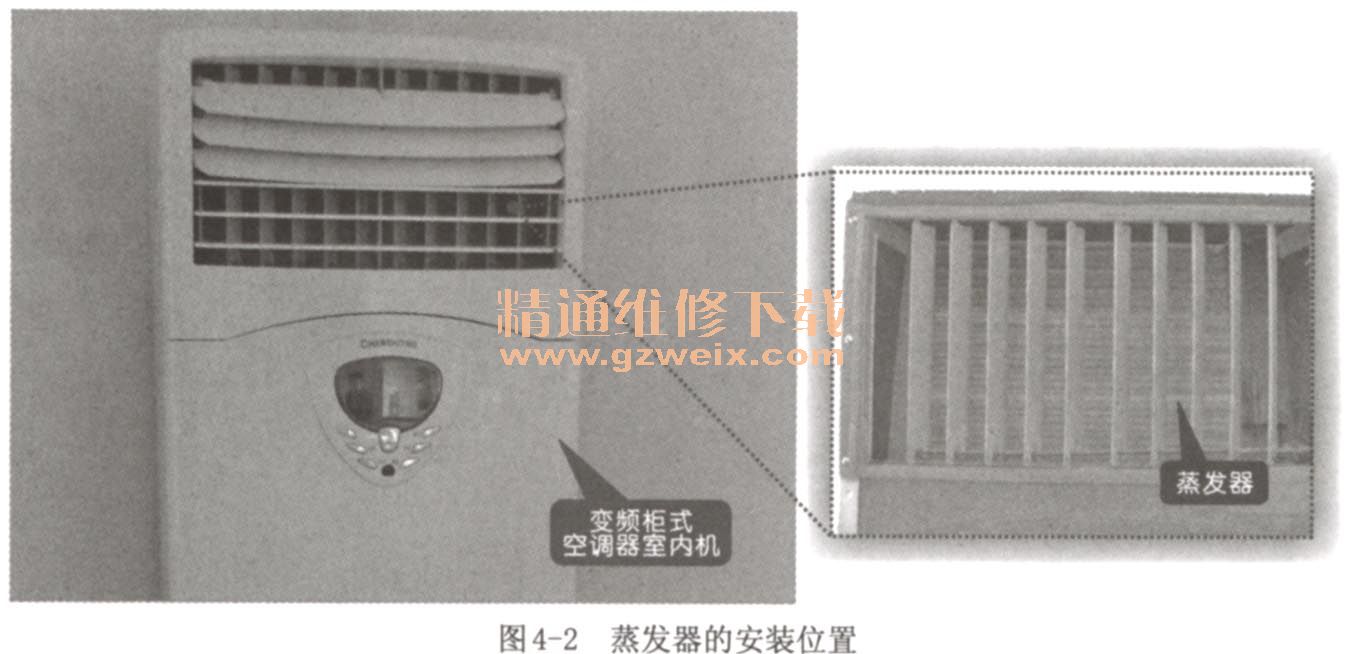

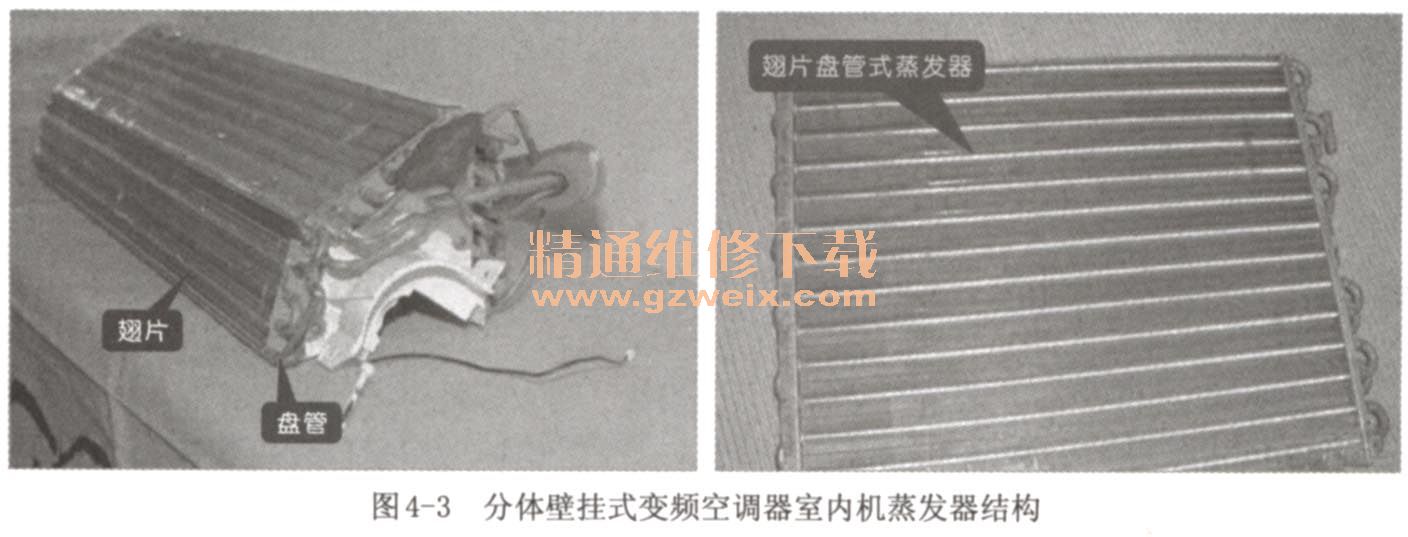

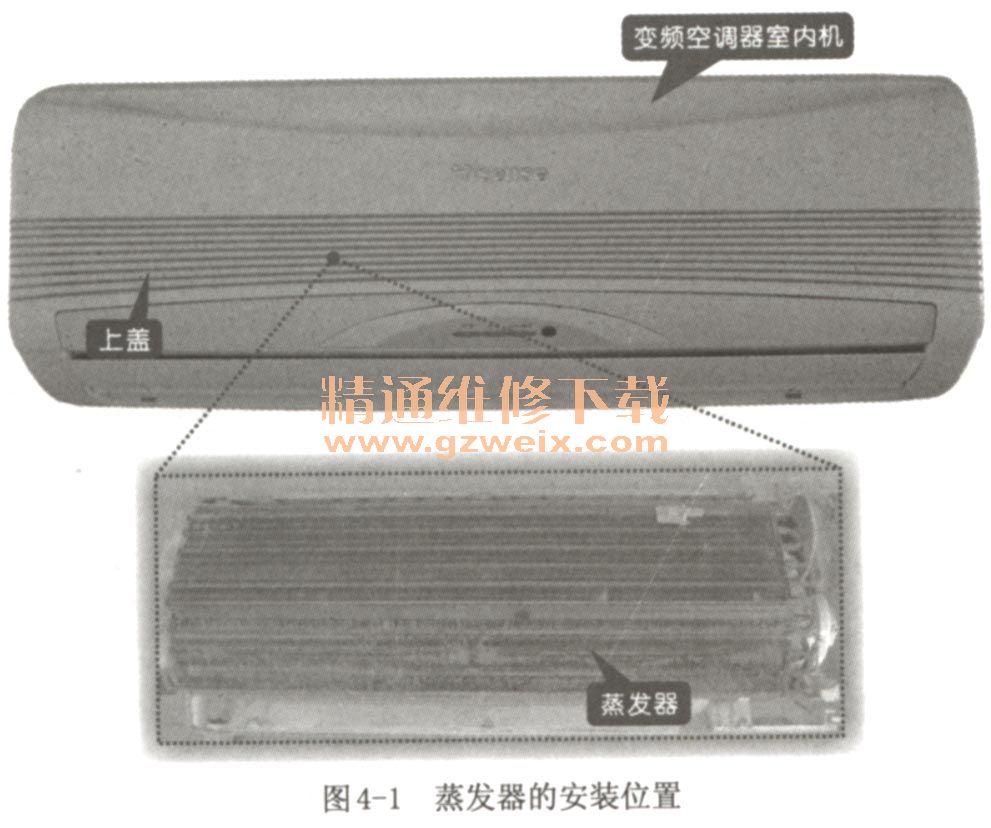

    频空调器室内机管路主要是由蒸发器及其连接管路构成，蒸发器是变频空调器冷系统中重要的热交换部件，它与普通空调器的结构和功能基本相同，在空调器中用于传递冷气（或热气），使周围的空气温度下降（上升），进行热能的转换，达到制冷（或制热）的效果。将壁挂式空调器室内机的上盖拆下后，即可找到蒸发器，如图4-1、图4-2所示为分体壁挂式变频空调器和分体柜式变频空调器蒸发器安装位置。在分体壁挂式变频空调器和分体柜式变频空调器的室内机中，通常采用翅片盘管式蒸发器，它是在弯成S状的铜管上接翅片制成的，如图4-3所示。翅片的最大作用就是增大传热面积，以加强空气的扰动性，提高蒸发器的传热效率，这种蒸发器需要依靠风扇以强制对流的方式加速空气流动完成热交换。翅片盘管式蒸发器具有坚固、可靠性高、热交换性能良好等特点。

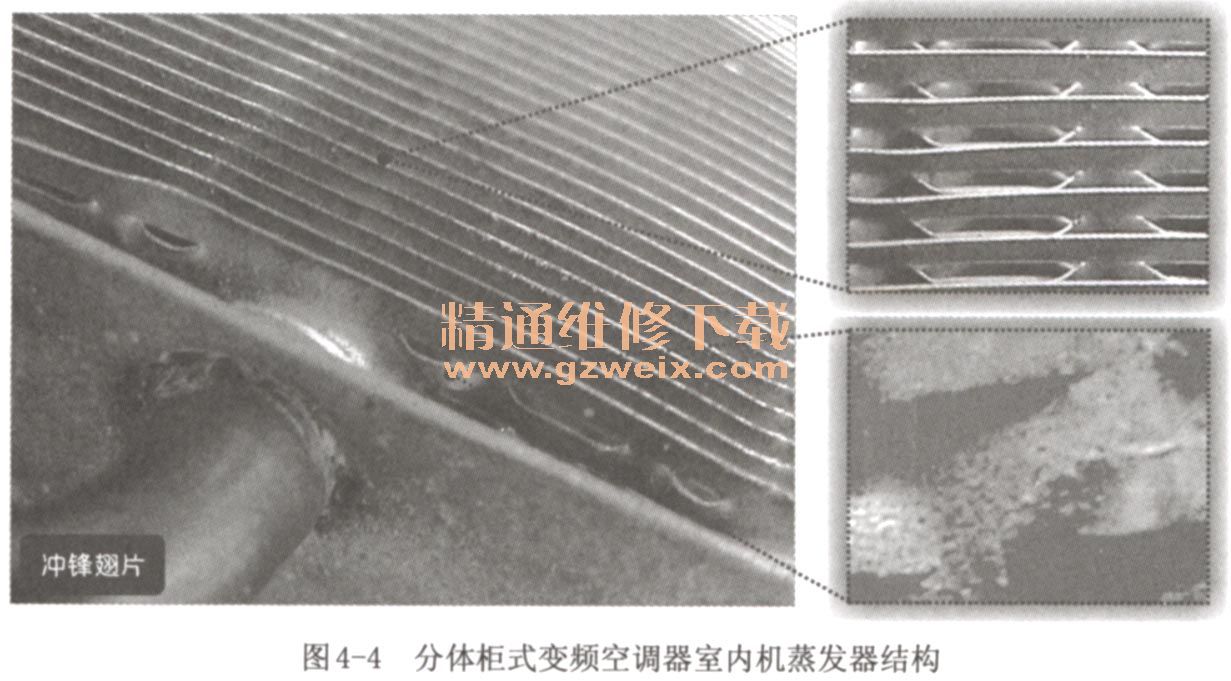

    变频空调器的蒸发器其翅片通常采用冲锋翅片的结构，如图4-4所示，该翅片结构会使空气通过时在翅片的槽缝中无规律移动，从而大大增强空气的扰动和搅拌效果，最大限度地提高传热效率。

    关键提示：

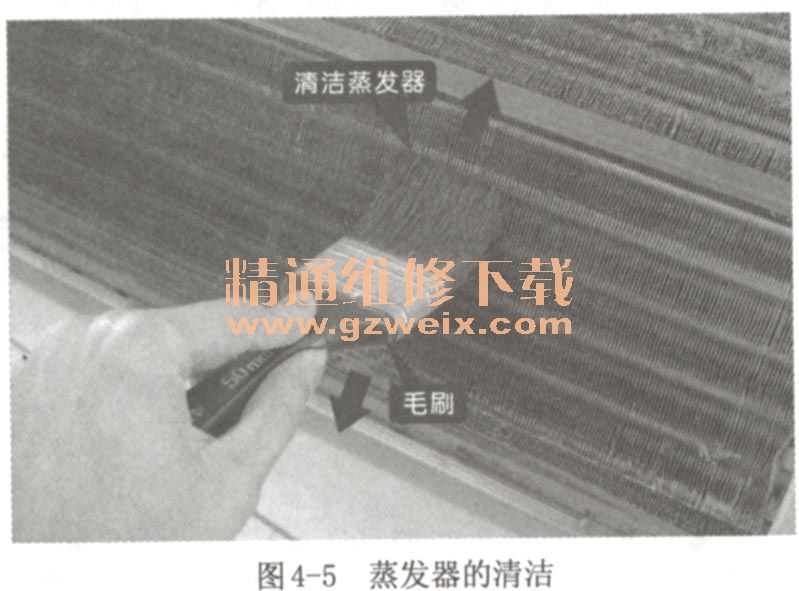

    冲锋翅片的空气阻力较大，很容易积累灰尘和污物。过多的灰尘和污物会使制冷效果急剧下降，因此采用这种翅片的蒸发器对环境的要求较高，应尽量避免在多尘环境中使用。对蒸发器翅片的定期清洁也是空调器保养的重要环节之一，如图4-5所示。

    蒸发器出现故障主要表现为泄漏或堵塞，但造成蒸发器泄漏或堵塞的原因，通常是由于保养不当或冷冻机油残留在盘管内造成的。

   4.1.2变频空调器室外机管路部分
    变频空调器室外机管路主要是由冷凝器、毛细管、干燥过滤器、节流式分液器以及连接管路构成。
    1.冷凝器的结构和作用

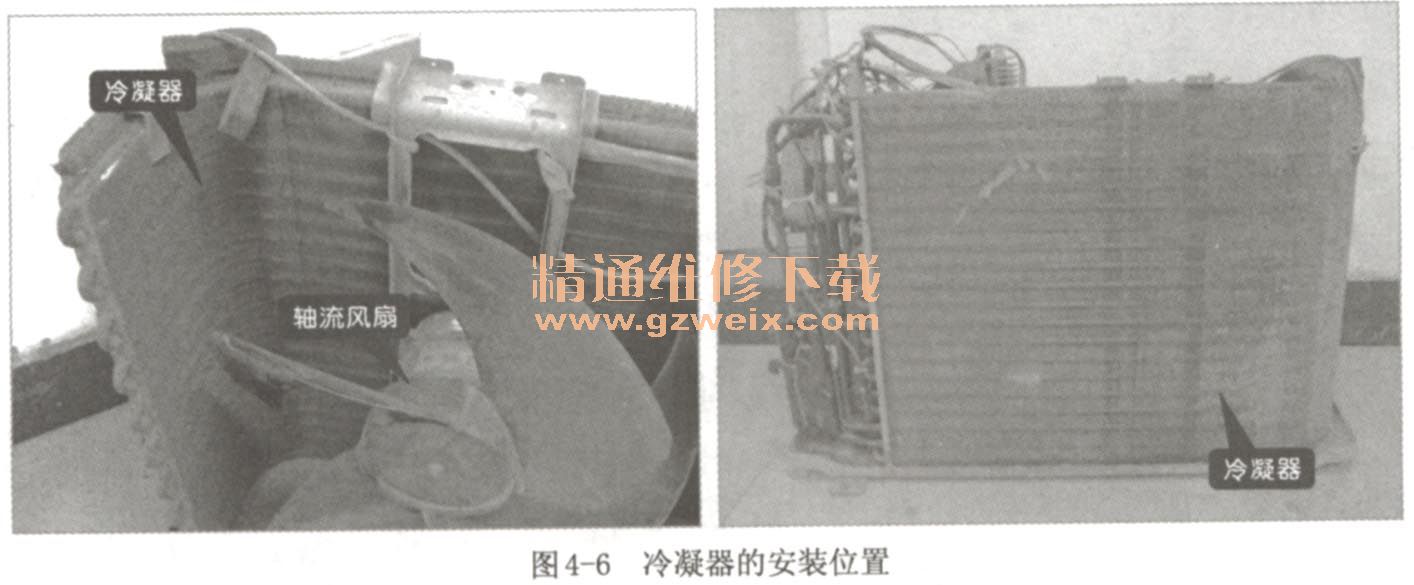

    冷凝器是室外机管路中进行热交换的主要部件，有很大的散热面积，使它能迅速地进行热交换，冷凝器通常安装在轴流风扇的后部，将室外机外壳拆下后即可找到，如图4-6所示。

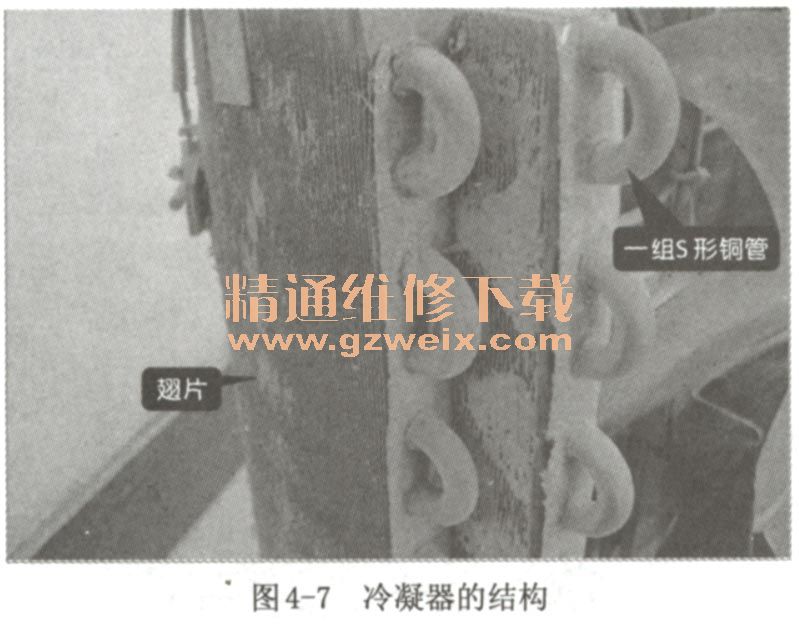

    冷凝器与蒸发器结构相似，是由铝合金散热翅片和一组一组的S形铜管组成，如图4-7所示。S形铜管用于传输制冷剂，使制冷剂不断地循环流动，翅片用来增大散热面积，提高冷凝器的散热效率。

    2．毛细管的结构和作用

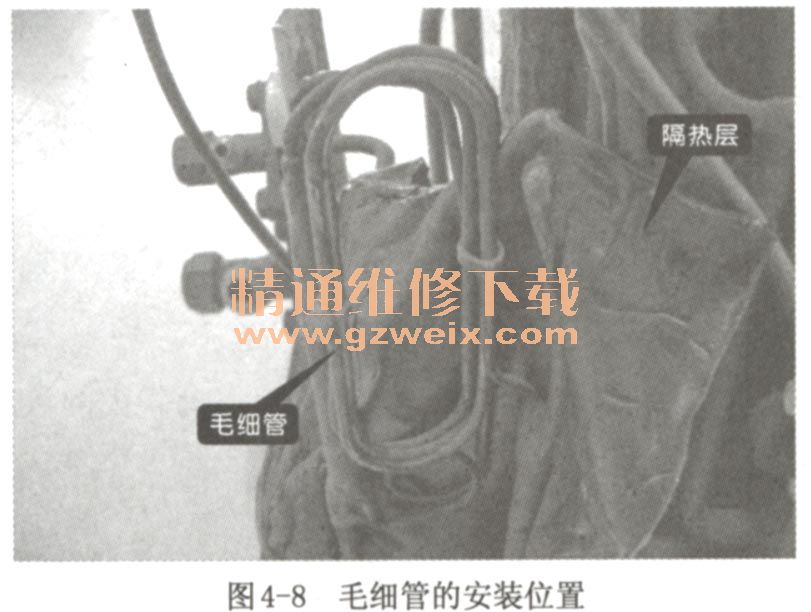

    毛细管实际上就是一条又细又长的铜管，通常盘曲在室外机冷凝器的旁边，并且会采用隔热层进行覆盖，如图4-8所示。毛细管在制冷管路中是实现节流降压的部件。

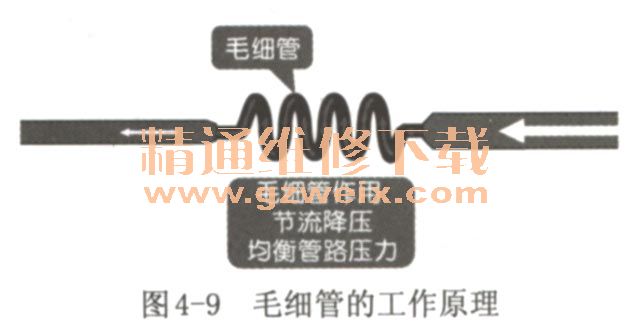

    毛细管是制冷系统中的节流装置，其外形细长，这就加大了制冷剂流动中的阻力，从而起到降低压力、限制流量的作用，如图4-9所示。并且当空调器停止运转后，毛细能够平衡管路中的压力，便于下次启动。

    关键提示：
    毛细管由于其外形所致，常会发生堵塞故障，根据堵塞原因的不同，可分为油堵、脏堵和冰堵。无论哪种原因造成堵塞，都会使变频空调器出现停机，并且毛细管出现结霜现象。
   （1）毛细管出现油堵
    如果空调器初次安装后，并没有进行过维修或充注制冷剂等关于制冷管路的操作，毛细管结霜通常是由于压缩机中的机油进入制冷管路中，造成油堵故障。

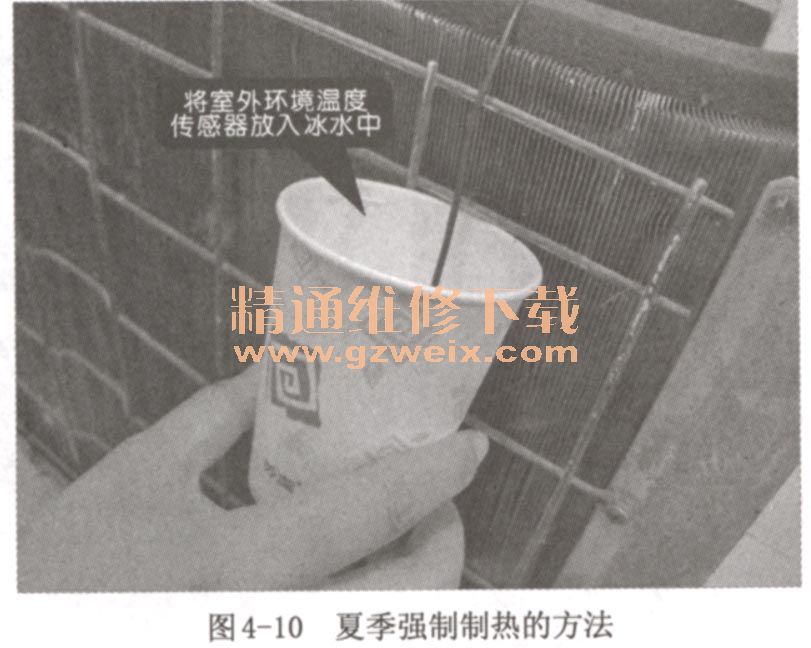

变频空调器出现此故障，可利用制冷、制热重复交替启动的方法，使制冷管路中的制冷剂呈正、反两个方向流动，利用制冷剂自身的流向将油堵冲开，并随着制冷剂琉面压缩机中。若是在夏季出现油堵，可以将室外机环境温度传感器放入冰水中降温，进行强制制热，如图4-10所示。

    但是此种方法只能排除轻微油堵的故障，若油堵严重，只能将毛细管和干燥过滤器一起重新更换。
   （2）毛细管出现脏堵
    脏堵引起毛细管结霜，通常是受外界影响造成的，一般出现在经过移机或维修过的变频空调器中，脏物进到制冷管路中，经过一段时间的运行后，就会出现由于脏堵引起的毛细管结霜的故障。

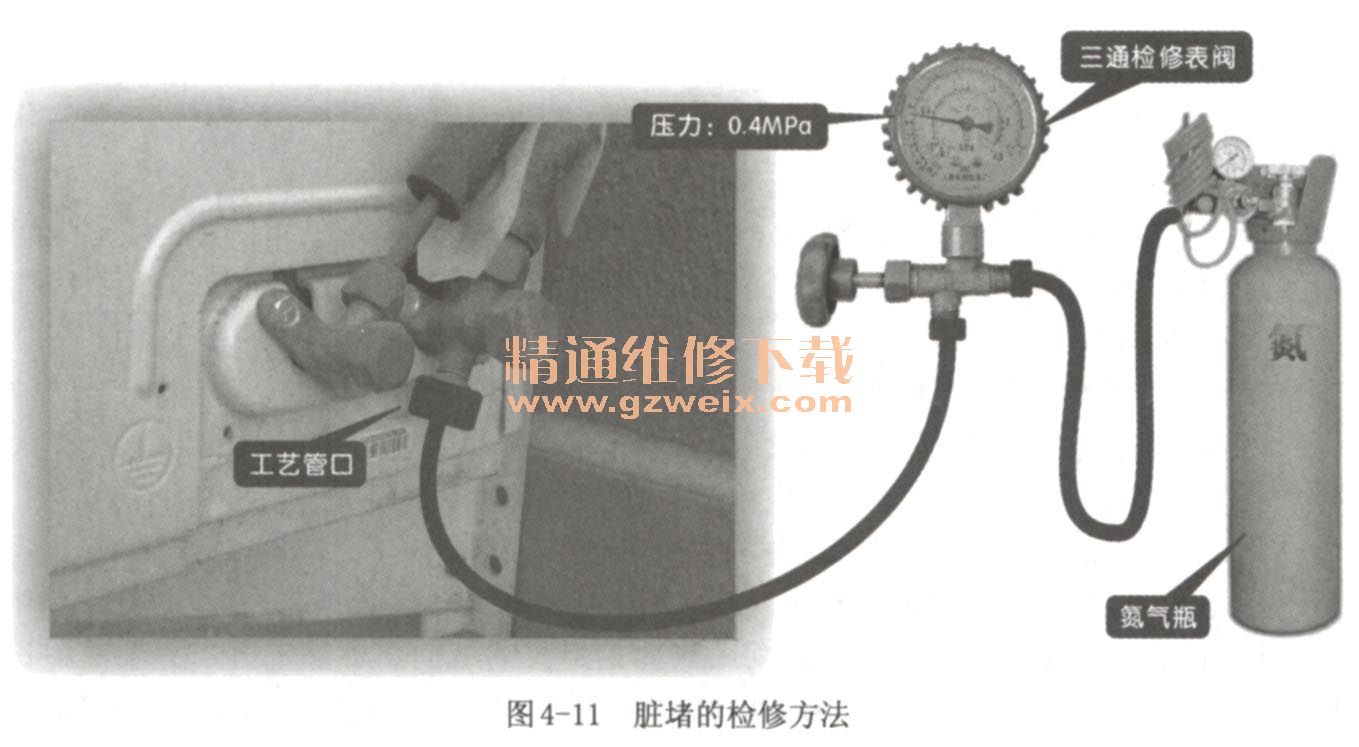

脏堵只有采用氮气清洁管路的方法进行检修，如图4-11所示。若脏物不能吹开，可用焊枪加热毛细管，使脏物碳化，再加压吹氮气，将脏物排出。如果毛细管堵塞十分严重则需要对其进行更换。

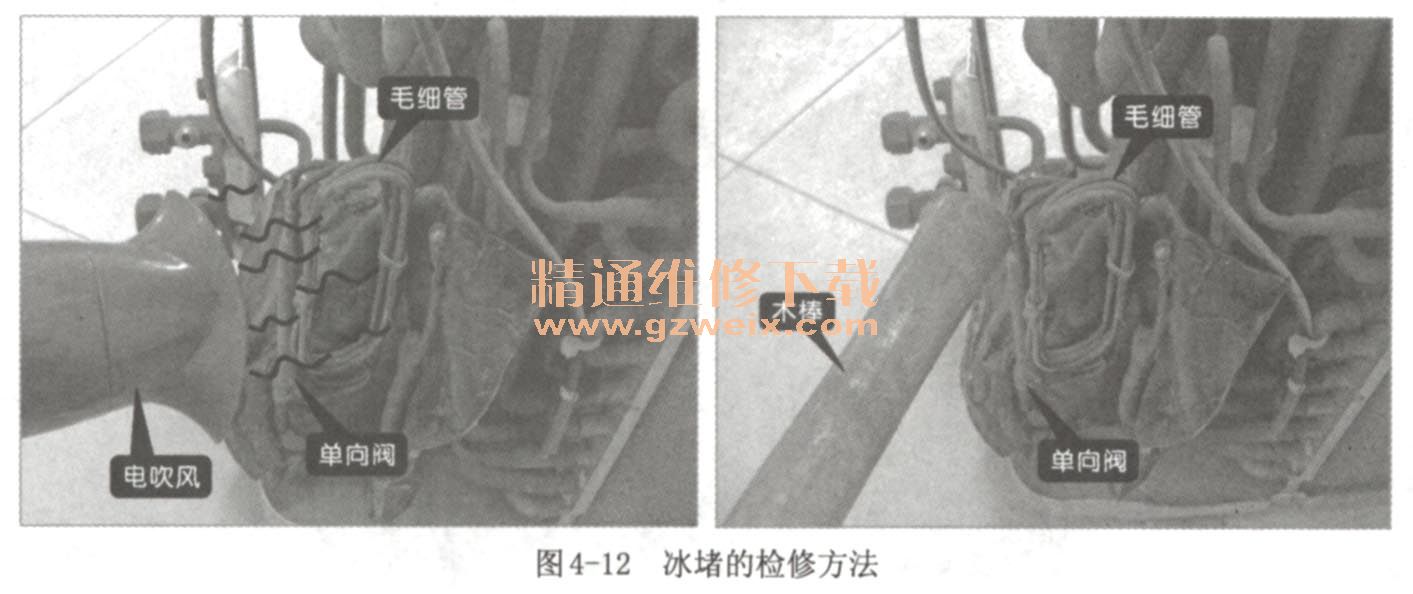

   （3）毛细管出现冰堵冰堵造成毛细管结霜，通常是由于充注的制冷剂或是压缩机中添加的冷冻机油中有水分造成的，除了毛细管结霜以外，还表现为蒸发器反复结霜、化霜。由于冰堵造成的毛细管结霜，可使用功率较大的电吹风机对着毛细管与单向阀（或干燥过滤器）的接口处加热3～5分钟，然后用木棒不停地轻轻敲打加热部位，如图4-12所示。接着迅速启动空调器，听蒸发器部位，如有断续的喷气声，则说明冰堵情况较轻，反复加热和敲打，即可排除故障。
